4.3 Session Management procedures

第4.3节 定义了与会话管理相关的流程。它引用了第4.4节关于N4交互的内容。

根据TS 23.501的第5.6.3节的定义，考虑到 Home Routed PDU会话的情况，SMF处理NAS SM信息时考虑以下类型的NAS SM信息：

• V-SMF和H-SMF都处理的信息：NAS SM信号的性质指示（例如PDU会话建立请求）、PDU会话类型、会话AMBR、UE地址信息（分配的IPv4地址、接口标识符）。

• V-SMF看不见、只有H-SMF处理的信息：SSC模式、协议配置选项、SM PDU DN请求容器、QoS规则和与QoS规则关联的QoS流的QoS流级别QoS参数（如果有的话）。

注1：“V-SMF看不见的信息”指的是V-SMF需要在UE和H-SMF之间传递（并且可以存储在CDR中）但V-SMF不需要处理的信息。NAS SM信息在V-SMF和H-SMF之间的处理对UE来说是透明的。V-SMF和H-SMF都处理由AMF解释为PDU会话ID、DNN、S-NSSAI的信息（V-SMF处理服务PLMN和HPLMN的值，H-SMF处理HPLMN的值）。在Home Routed PDU会话的情况下，H-SMF还向V-SMF提供分配给PDU会话的IPv6前缀。

注2：分配给PDU会话的IPv6前缀是为了让V-SMF满足访问国家数据存储的法规要求而提供的。在非漫游和LBO情况下，SMF处理所有NAS SM信息。在HR漫游场景中，为了支持只需要H-SMF支持而不影响V-SMF的SM功能，如TS 29.502中详细规定的：

• V-SMF将V-SMF看不见的NAS SM信息，在一个容器中传输给H-SMF；

• V-SMF将它不理解的NAS SM信息（未知的IE或IE的未知值没有根据V-SMF遵守的版本设置为“保留”），在另一个容器中传输给H-SMF；

• H-SMF将V-SMF不需要解释的NAS SM信息，在一个容器中传输给V-SMF；

• V-SMF在发送给UE的NAS SM消息的末尾附加在N16容器中接收到的未知NAS SM信息。

4.3.2  PDU Session Establishment

4.3.2.1  General

PDU会话的建立可能对应于：

• 用户设备（UE）发起的PDU会话建立流程。

• UE发起的3GPP和非3GPP之间的PDU会话切换。

• UE发起的从EPS到5GS的PDU会话切换。

• 网络触发的PDU会话建立流程。在这种情况下，网络向UE侧的应用流程发送设备触发消息。设备触发请求消息中包含的有效载荷包含了预期触发PDU会话建立请求的UE侧应用流程的信息。基于这些信息，UE侧的应用流程触发PDU会话建立过程。更多详情请参考第4.13.2条。

如果UE同时注册到通过位于与3GPP接入的PLMN不同的PLMN中的N3IWF/TNGF/W-AGF的非3GPP接入，以下流程中的功能实体位于用于与UE交换NAS的接入的PLMN中。

如TS 23.501的第5.6.1条所指定，PDU会话可能与给定时间的单一接入类型相关联，即3GPP接入或非3GPP接入，或同时与多种接入类型相关联，即一个3GPP接入和一个非3GPP接入。与多种接入类型相关联的PDU会话被称为多接入PDU（MA-PDU）会话，可以由ATSSS能力的UE请求。

以下第4.3.2.2条规定了在给定时间与单一接入类型相关联的PDU会话建立流程。与MA-PDU会话相关的特定流程作为ATSSS流程的一部分在第4.22条中指定。

4.3.2.2.1非漫游（Non-roaming）和Local Breakout**的漫游**

第4.3.2.2.1条款规定了非漫游（Non-roaming）和具有Home Routed漫游情况下PDU会话的建立。该程序用于：

• 建立新的PDU会话；

• 在没有N26接口的情况下，将EPS中的PDN连接切换到5GS的PDU会话；

• 在非3GPP接入和3GPP接入之间切换现有的PDU会话。这种情况下的具体系统行为在第4.9.2条和第4.9.3条中有进一步定义；或者

• 请求紧急服务的PDU会话。

在漫游的情况下，AMF决定是否在LBO或home Routed中建立PDU会话。在LBO的情况下，程序与非漫游的情况相同，不同之处在于AMF、SMF、UPF和PCF位于访问网络中。紧急服务的PDU会话从不在Home Routed模式下建立。如果为LBO的PDU会话启用了控制平面CIoT 5GS优化，则NEF不用作此PDU会话的锚点。

注1：如TS 23.501的第5.15.5.3条所述，UE向网络提供Home Routed  PLMN和访问PLMN的S-NSSAIs。

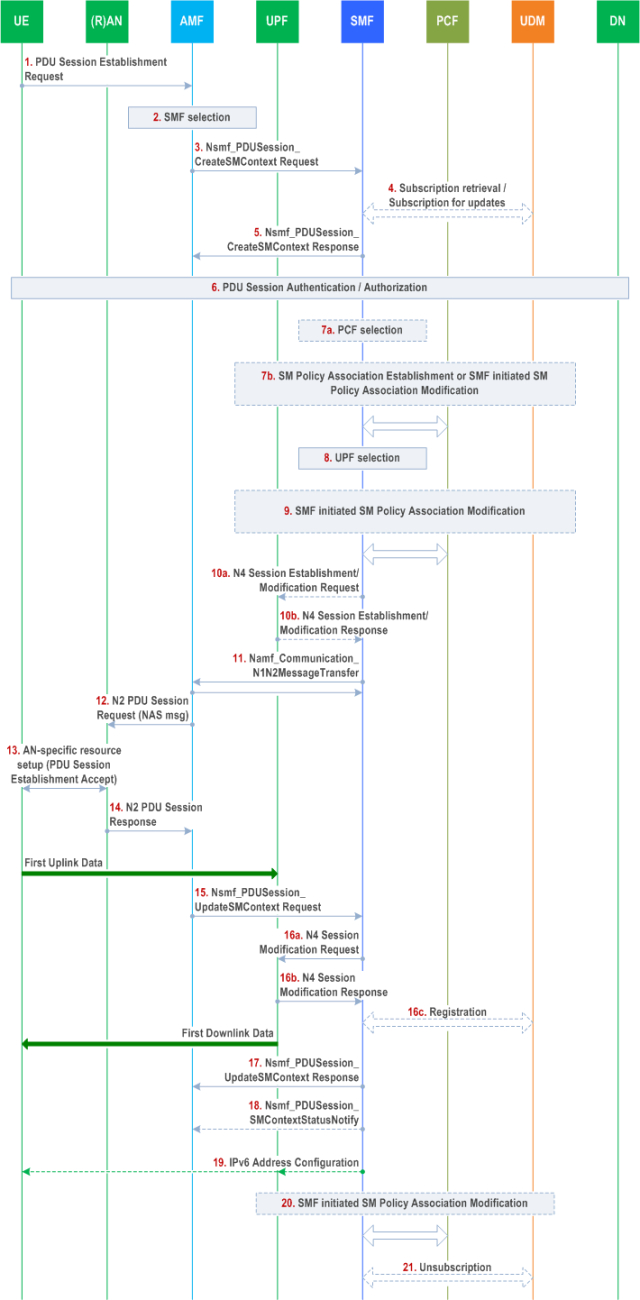

UE-requested PDU Session Establishment for non-roaming and roaming with local breakout

该流程假定 UE 已经在 AMF 上注册，因此除非 UE 是紧急注册，否则 AMF 已经从 UDM 中检索到用户订阅数据。

Step 1. From UE to AMF:

NAS Message (

S-NSSAI(s),
[Alternative S-NSSAI],
UE Requested DNN,
PDU Session ID,
Request type,
Old PDU Session ID,
N1 SM container (PDU Session Establishment Request,

[Port Management Information Container]

)).

为了建立新的PDU会话，用户设备（UE）会生成一个新的PDU会话ID。UE通过发送包含PDU会话建立请求的NAS消息来启动UE请求的PDU会话建立流程，该请求包含在N1 SM容器中。PDU会话建立请求包括PDU会话ID、请求的PDU会话类型、请求的SSC模式、5GSM能力、PCO、SM PDU DN请求容器、[数据包过滤器数量]、[头部压缩配置]、UE完整性保护最大数据速率、[请求的始终在线PDU会话]、[RSN]、[URSP规则执行报告]以及[PDU会话对ID]。

• 请求类型 (Request Type)：PDU 会话建立可以是建立新会话的请求，也可以是切换会话的请求。具体含义如下：

• 如果该请求涉及 EPC 中的现有 PDN 连接，则 S-NSSAI 的设置遵循 TS 23.501 第 5.15.7.2 节的描述。

  23.501 5.15.7.2 空闲模式方面:

  除了第5.17.2条中记录的互操作原则外，以下内容适用于与N26互操作：

• 当UE从5GS移动到EPS时，AMF发送给MME的UE上下文信息包括UE使用类型，该信息由AMF从UDM检索作为订阅数据的一部分。

• 当UE从EPS移动到5GS时，UE在RRC连接建立的请求NSSAI中包括与已建立的PDN连接相关联的S-NSSAIs（如果目标5GS的服务PLMN的值可用），并遵循第5.15.9条中设定的条件和NAS。UE还在注册请求消息中向AMF提供第5.15.6条中描述的映射信息。UE使用从EPS（如果在PCO中接收到）和5GS（例如基于URSP、配置的NSSAI、允许的NSSAI）获得的最新可用信息来推导服务PLMN的S-NSSAIs值。在home Routed漫游情况下，AMF选择默认的V-SMFs。SMF+PGW-C将PDU会话ID和相关的S-NSSAIs发送给AMF。AMF根据第5.15.5.2.1条的描述推导服务PLMN的S-NSSAI值，并确定AMF是否是适合服务UE的AMF。如果不是，可能需要触发AMF重新分配。对于每个PDU会话，AMF根据与服务PLMN相关联的S-NSSAI值确定是否需要重新选择V-SMF。如果需要重新分配V-SMF，即从默认V-SMF更改为另一个V-SMF，AMF将触发V-SMF重新分配，如TS 23.502 [3]的第4.23.3条所述。

  除了第5.17.2条中记录的互操作原则外，以下内容适用于没有N26的互操作：

• 当UE启动注册流程时，遵循第5.15.9条中设定的条件，UE在RRC连接建立的请求NSSAI中包括与已建立的PDN连接相关联的S-NSSAI（如果目标5GS的服务PLMN的值可用）。

• UE在使用PDU会话建立请求消息将PDN连接移动到5GC时，包括S-NSSAIs（如果目标5GS的服务PLMN的值可用）和在PCO中为PDN连接接收到的HPLMN S-NSSAI作为映射信息。UE使用从EPS（如果在PCO中接收到）和5GS（例如基于URSP、配置的NSSAI、允许的NSSAI）获得的最新可用信息来推导服务PLMN的S-NSSAIs值。

• 初始请求 (Initial request)：如果 PDU 会话建立是为了建立一个新的 PDU 会话，则使用此类型。

• 现有 PDU 会话 (Existing PDU Session)：如果 PDU 会话建立是为了在 3GPP 接入和非 3GPP 接入之间切换现有 PDU 会话，或者是为了将 PDU 会话从 EPC 中的现有 PDN 连接进行切换，则使用此类型。

• 紧急请求 (Emergency Request)：

• 如果需要紧急服务并且尚未建立紧急 PDU 会话，则 UE 将使用此类型发起 UE 请求的 PDU 会话建立过程。

• 如果 PDU 会话建立是为了建立紧急服务的 PDU 会话，则使用此类型。

• 如果该请求涉及现有紧急服务 PDU 会话在 3GPP 接入和非 3GPP 接入之间切换，或者是为了将 PDU 会话从 EPC 中的现有紧急服务 PDN 连接进行切换，则使用此类型。

• 5G 核心网能力 (5GSM Core Network Capability)：此信息由 UE 提供，SMF 负责处理，遵循 TS 23.501 第 5.4.4b 节的定义。

5.4.4b UE 5GSM核心网络能力处理

UE的5GSM核心网络能力包含在PDU会话建立/修改请求中。UE应在UE 5GSM核心网络能力中指明UE是否支持：

• 在EPC中作为PDN类型“以太网”支持的“以太网”PDU会话类型；

• 反射式QoS；

• 多宿主IPv6 PDU会话（仅当请求的PDU类型设置为“IPv6”或“IPv4v6”时）；

• ATSSS能力（如第5.32.2条所述）；

  （说明：ATSSS代表接入流量转发和分流支持（Access Traffic Steering, Switching, and Splitting）。这是5G系统中的一项功能，允许流量在3GPP接入（例如5G）和非3GPP接入（例如Wi-Fi）之间进行智能路由、切换和分流。这样可以根据网络条件和策略优化用户的连接质量和体验。简而言之，ATSSS能力使得设备能够更有效地管理多种网络接入方式，确保数据传输的高效和可靠。）

• 端口管理信息容器的传输；

• 支持通过EPC进行次级DN认证和授权（如第5.17.2.5条所述）。如果需要，5GSM核心网络能力在PDU会话建立/修改过程中从V-SMF传输到H-SMF。在EPS中建立的PDU会话经历首次从EPS到5GS的系统间变更后，如果存在反射式QoS和/或多宿主IPv6 PDU会话，5GSM核心网络能力也包含在PDU会话修改中。

  EPC进行次级DN认证和授权的过程是指：

  （1）次级认证/授权：这是一个安全机制，用于在用户设备（UE）建立PDU会话时，由数据网络（DN）的AAA服务器执行的额外认证和授权步骤。

  （2）EPC与5GS的互操作：EPC（演进分组核心网）与5GS（第五代系统）之间的互操作允许使用4G网络的设备和服务在5G网络中进行通信和数据传输。

  （3）PDU会话建立：PDU会话是5G网络中用于数据传输的逻辑连接，次级认证/授权确保了连接的安全性和用户的合法性。

  （4）DN-AAA服务器：这是负责处理认证、授权和记账服务的服务器，它支持网络的安全策略和用户的服务质量要求。

  （5）这个过程有助于提高网络的安全性，并确保只有经过适当认证和授权的用户才能访问网络服务

• 数据包过滤器数量 (Number Of Packet Filters)：指示正在建立的 PDU 会话所支持的信令 QoS 规则数据包过滤器的数量。UE 指示的数据包过滤器数量在 PDU 会话的整个生命周期内均有效。有关出现条件，请参见 TS 24.501。

• UE 完整性保护最大速率 (UE Integrity Protection Maximum Data Rate)：表示 UE 支持 UP 完整性保护的最大数据速率。无论 UE 通过哪种接入类型发送 PDU 会话建立请求，它都应该独立地提供此能力。

• 头部压缩配置 (Header Compression Configuration)：如果在之前的注册过程中，UE 和网络成功协商了使用 Control Plane CIoT 5GS 优化的头部压缩，那么 UE 将包含头部压缩配置（除非指明了“非结构化”PDU 会话类型）。头部压缩配置包含用于头部压缩信道建立必要的信息。此外，头部压缩配置还可以包含额外的头部压缩上下文参数。

• NAS 消息封装 (NAS message sent by the UE is encapsulated by the AN)：UE 发送的 NAS 消息由 AN 封装成 N2 消息发送到 AMF，该消息应包含用户位置信息和接入类型信息。

• SM PDU DN 请求容器 (SM PDU DN Request Container)：PDU 会话建立请求消息可能包含 SM PDU DN 请求容器，其中包含外部 DN 授权 PDU 会话的信息。

• S-NSSAI (S-NSSAI)：UE 从当前接入类型的允许 NSSAI 或部分允许 NSSAI 中包含 S-NSSAI。

• 如果 UE 被提供了一个被替代 S-NSSAI 映射的 S-NSSAI，则 UE 应同时提供替代 S-NSSAI 和被其替代的 S-NSSAI。

• 如果向 UE 提供了允许 NSSAI 映射或部分允许 NSSAI 映射，则 UE 应同时提供来自允许 NSSAI 或部分允许 NSSAI 的 VPLMN S-NSSAI 以及来自允许 NSSAI 映射或部分允许 NSSAI 映射的对应 HPLMN S-NSSAI。

• 如果 UE 被提供 VPLMN S-NSSAI 映射到 VPLMN 替代 S-NSSAI，则 UE 在 PDU 会话建立消息中同时提供 VPLMN 替代 S-NSSAI 和 VPLMN S-NSSAI。

• 如果 UE 被提供 HPLMN S-NSSAI 映射到 HPLMN 替代 S-NSSAI，则 UE 在 PDU 会话建立消息中同时提供 HPLMN 替代 S-NSSAI 和 HPLMN S-NSSAI。

• 替代 S-NSSAI 验证 (AMF verifies whether the Alternative S-NSSAI and the S-NSSAI provided in the PDU Session Establishment Request message is valid based on the UE context as described in clause 5.15.19 of TS 23.501)：AMF 根据 TS 23.501 第 5.15.19 节描述的 UE 上下文，验证 PDU 会话建立请求消息中提供的替代 S-NSSAI 和 S-NSSAI 是否有效。

• 旧 PDU 会话 ID (Old PDU Session ID)：如果过程针对 SSC 模式 3 操作触发，则 UE 还应在 NAS 消息中包含旧 PDU 会话 ID，表示要释放的正在进行的 PDU 会话的 PDU 会话 ID。旧 PDU 会话 ID 仅在此情况下包含。

• AMF 接收信息 (The AMF receives from the AN the NAS SM message...)：AMF 从 AN 接收 NAS SM 消息（步骤 1 中构建）以及用户位置信息（例如，对于 NG-RAN 来说是小区 ID）。

• UE 不得为 LADN 触发 PDU 会话建立 (The UE shall not trigger a PDU Session establishment for a PDU Session corresponding to a LADN when the UE is outside the area of availability of the LADN)：当 UE 位于 LADN 的可用区域之外时，UE 不得为对应于 LADN 的 PDU 会话触发 PDU 会话建立。

• S-NSSAI 有效性检查 (The UE shall not trigger a PDU Session establishment for a PDU Session associated to an S-NSSAI if the S-NSSAI is not valid as per the S-NSSAI location availability information)：如果 S-NSSAI 根据 S-NSSAI 位置可用性信息无效，则 UE 不得为关联到该 S-NSSAI 的 PDU 会话触发 PDU 会话建立。

• IMS P-CSCF 地址发现 (If the UE is establishing a PDU session for IMS and the UE is configured to discover the P-CSCF address during connectivity establishment, the UE shall include an indicator that it requests a P-CSCF IP address(es) within the SM container)：如果 UE 正在为 IMS 建立 PDU 会话，并且 UE 配置为在连接建立期间发现 P-CSCF 地址，则 UE 应在 SM 容器中包含一个指示符，表示它请求一个或多个 P-CSCF IP 地址。

• PS 数据关闭状态 (The PS Data Off status is included in the PCO in the PDU Session Establishment Request message)：PDU 会话建立请求消息中的 PCO 中包含 PS 数据关闭状态。

• 可靠数据服务能力 (The UE capability to support Reliable Data Service is included in the PCO in the PDU Session Establishment Request message)：PDU 会话建立请求消息中的 PCO 中包含 UE 支持可靠数据服务的能力。

• 以太网 PDU 会话的 MAC 地址 (If the UE has indicated that it supports transfer of Port Management Information Containers as per UE 5GSM Core Network Capability and if the PDU session type is Ethernet, then the UE shall include the MAC address of the DS-TT Ethernet port used for this Ethernet PDU session. If the UE is aware of the UE-DS-TT Residence Time, then the UE shall additionally include the UE-DS-TT Residence Time)：如果 UE 指示它支持根据 UE 5G 核心网能力传输端口管理信息容器，并且 PDU 会话类型为以太网，那么 UE 应包含用于此以太网 PDU 会话的 DS-TT 以太网端口的 MAC 地址。如果 UE 知道 UE-DS-TT 驻留时间，那么 UE 还应包含 UE-DS-TT 驻留时间。

• 始终在线 PDU 会话请求 (If the UE requests to establish always-on PDU session, the UE includes an Always-on PDU Session Requested indication in the PDU Session Establishment Request message)：如果 UE 请求建立始终在线的 PDU 会话，则 UE 在 PDU 会话建立请求消息中包含“始终在线 PDU 会话请求”指示。

• 支持嵌入式执行环境 (EEC) 的 UE (As described in TS 23.548, a UE that hosts EEC(s) may indicate in the PCO that it supports the ability to receive ECS address(es) via NAS and to transfer the ECS Address(es) to the EEC(s))：如同 TS 23.548 描述的那样，托管 EEC 的 UE 可以地在 PCO 中指示其支持通过 NAS 接收 ECS 地址并将其传输到 EEC 的能力。

• 支持边缘数据计算 (EDC) 功能的 UE (A UE that hosts the EDC functionality shall indicate in the PCO its capability to support the EDC functionality (see clause 5.2.1 of TS 23.548))：拥有边缘数据计算 (EDC) 功能的 UE 应在 PCO 中指示其支持 EDC 功能的能力（请参见 TS 23.548 第 5.2.1 节）。

• PDU 会话对 ID 和/或 RSN (PDU Session Pair ID and/or RSN)：UE 也可以在 PDU 会话建立请求消息中包含 PDU 会话对 ID 和/或 RSN，如 TS 23.501 第 5.33.2.1 节所述。

• 支持 EAS 重新发现的 UE (A UE that supports EAS re-discovery as described in clause 6.2.3.3 of TS 23.548, may indicate so in the PCO)：支持 EAS 重新发现的 UE，如 TS 23.548 第 6.2.3.3 节所述，可以地在 PCO 中指示这一点。

  说明：EAS 重新发现 UE 指的是在5G系统中，当用户设备（UE）从一个增强型接入和服务（EAS）区域移动到另一个区域时，网络需要重新发现该设备以维持服务连续性和质量。这通常涉及到网络的重新配置和资源分配，以确保用户设备能够无缝地接入网络并接收服务。这是5G网络管理中的一个重要过程，有助于提高网络的效率和用户体验。

• 端口管理信息容器 (Port Management Information Container)：端口管理信息容器可以从 DS-TT 接收，包括端口管理功能，即指示 DS-TT 支持哪些标准化和部署特定的端口管理信息，如 TS 23.501 第 5.28.3 节所定义。

  解释说明：“Port Management Information Container” 可以理解为一个用于存储和管理与端口相关信息的数据结构。这通常用于网络设备和系统中，以便有效地处理端口的配置、状态和其他相关数据。在5G系统中，这样的容器可能用于支持时间敏感的通信和时间同步，例如，它可能包含与端口相关的时间同步协议（PTP）实例的信息，以确保数据传输的准确性和及时性。

• URSP 规则执行报告 (If UE supports to report URSP rule enforcement to network and the URSP rule that triggered this PDU Session Establishment Request included the Indication for reporting URSP rule enforcement, the UE may provide URSP rule enforcement report as described in clause 6.6.2.4 of TS 23.503)：如果 UE 支持向网络报告 URSP 规则执行，并且触发此 PDU 会话建立请求的 URSP 规则包含报告 URSP 规则执行的指示，则 UE 可以根据 TS 23.503 第 6.6.2.4 节提供 URSP 规则执行报告。

  什么是URSP”（User-Defined Rules for Service Priority）？

  “URSP”（User-Defined Rules for Service Priority）规则是指用户定义的服务优先级规则。这些规则用于在5G系统中管理服务的优先级，确保关键服务能够获得必要的网络资源。具体来说，URSP 规则允许用户或网络操作员根据服务类型、用户身份、时间和位置等因素来定义服务的优先级。这有助于在网络拥塞时期优化资源分配，保障重要服务的质量。
