3GPP知识更新阅读系列-24 网络切片准入控制功能（NSACF）流程 |R17新增功能|

4.2.11  网络切片准入控制功能（NSACF）流程 |R17|

4.2.11.1  概述

网络切片准入控制功能流程针对 S-NSSAI 执行，该 S-NSSAI 受 TS 23.501 中所述的网络切片准入控制 (NSAC) 约束。如果需要启用计费，NSACF 可以充当 NF (CTF) 并与 CHF 交互，以支持 TS 32.290 中定义的基于事件的计费。

根据网络中部署的 NSAC 架构，定义了 NSAC 过程的三个选项：

选项 1：针对 S-NSSAI 的 UE 或 PDU 会话数量的 NSAC 过程基于非分层 NSAC 架构;

选项 2：针对 S-NSSAI 的 UE 或 PDU 会话数量的 NSAC 过程基于集中式 NSAC 架构;

选项 3：用于 S-NSSAI 的 UE 或 PDU 会话数量的 NSAC 过程基于分层 NSAC 架构。

4.2.11.2 每网络切片可用性检查和更新程序的 UE 数量

本条款适用于非层次和集中式 NSAC 架构。每个网络切片可用性检查和更新程序的 UE 数量用于更新（即增加或减少）向受 NSAC 约束的 S-NSSAI 注册的 UE 数量。AMF 配置了指示受 NSAC 约束的网络切片的信息。

解释：

这个过程确保了网络切片的容量和可用性是根据实际需求和策略来管理的。AMF会有一个配置，指明哪些网络切片受NSAC的影响，以便进行适当的管理和控制。这对于维护网络的健康运行和优化用户体验至关重要。

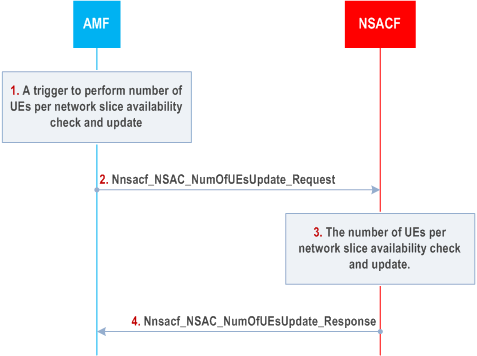

图 4.2.11.2-1：每个网络切片可用性检查和更新流程的 UE 数量

1.如果AMF不知道与哪个NSACF通信，AMF将执行NSACF发现，如TS 23.501的6.3.22条款和5.2.7.3.2条款所述。当网络切片受NSAC影响并包含在允许的NSSAI或部分允许的NSSAI中时（即AMF请求将UE注册到S-NSSAI），或者从允许的NSSAI或部分允许的NSSAI中移除（即AMF请求将UE从S-NSSAI注销）时，AMF触发每个网络切片的UE数量检查和更新流程，以更新注册在网络切片上的UE数量。AMF的触发事件还包括在跨AMF移动的情况下，允许的NSSAI或部分允许的NSSAI的变化。以下情况将触发该流程：

注册流程

1.在用户设备（UE）注册程序中，根据4.2.2.2.2条款（包括在CM-CONNECTED或CM-IDLE状态下跨AMF移动中的初始注册或移动性注册更新类型）：

• 如果EAC模式激活，则在第21步的注册接受之前；

• 如果EAC模式未激活，则在注册接受消息之后；在用户设备（UE）注销流程中，根据4.2.2.3条款，在注销流程完成后；在用户设备（UE）配置更新流程中（可能由NSSAA程序或订阅的S-NSSAI变更引起）：

• 如果EAC模式激活且更新标志为增加，则在用户设备配置更新消息之前；

• 如果EAC模式激活且更新标志为减少，则在用户设备配置更新消息之后；

• 如果EAC模式未激活，则在用户设备配置更新消息之后。

注1：根据部署情况，不同受NSAC影响的S-NSSAI可能有不同的NSACF，因此，在注册过程中，AMF触发多个NSACF的每个网络切片的UE数量可用性检查和更新流程。

说明解释：

5G网络中的用户设备（UE）注册、注销和配置更新流程，以及与网络切片准入控制功能（NSACF）的交互。EAC模式是一种紧急接入控制模式，用于在网络拥塞时管理UE的接入。这些流程确保了网络切片的有效管理，特别是在涉及网络切片准入控制时。AMF（接入和移动性管理功能）负责触发这些检查和更新流程，以维护网络切片的UE数量，确保网络资源的合理分配和使用。

Figure 4.2.11.2-1: Number of UEs per network slice availability check and update procedure

2.AMF 向 NSACF 发送 Nnsacf_NSAC_NumOfUEsUpdate_Request 消息。AMF 在消息中包含 UE ID、应用允许 NSSAI 或部分允许 NSSAI 的接入类型、S-NSSAI、NF ID 和更新标志，该标志指示当 UE 获得对受 NSAC 控制的网络切片的注册时，是否增加注册到 S-NSSAI 的 UE 数量，或者当 UE 从 S-NSSAI 注销或无法续订其对受 NSAC 控制的 S-NSSAI 的注册时，是否减少注册到 S-NSSAI 的 UE 数量。

如果这是 S-NSSAI 首次向 NSACF 执行 NSAC 程序，则 AMF 将包含 EAC 通知的通知端点，以便隐式地从 NSACF 订阅 S-NSSAI 的 EAC 通知。

3.NSACF 根据其配置确定 AMF 提供的接入类型是否针对 NSAC 进行配置。如果接入类型未针对 NSAC 进行配置，则 NSACF 始终接受来自 AMF 的请求，而不会增加或减少 UE 的数量。如果接入类型针对 NSAC 进行配置，则 NSACF 会更新为 S-NSSAI 注册的当前 UE 数量，即根据 AMF 在更新标志参数中提供的信息，增加或减少每个网络切片注册的 UE 数量。

如果来自 AMF 的更新标志参数指示增加，则以下情况适用：

• 如果UE ID已经在注册到网络切片的UE列表中，则当前UE的数量不增加，因为该UE已经被统计为注册到网络切片。NSACF 创建与此新更新相关的新条目，并且还应维护与先前更新相关的旧条目。NSACF中同一UE ID的多个表项是根据发送更新请求的NF的NF ID来区分的。NSACF在接收到具有指示减少的更新标志的请求时移除与NF ID相关联的条目。

  注2：

  同一 UE 在 NSACF 中具有两个或多个条目的使用情况可能发生在 (a) AMF 间移动期间，当新 AMF 请求在旧 AMF 发送取消注册 UE 的请求之前更新到 NSACF 时；(b)当多个SMF+PGW-C（即，用于与相同S-NSSAI相关联的不同PDN连接）向NSACF发送针对最大数量的UE的更新请求时，在EPC中建立PDN连接。

  注3：

  为了处理 AMF 正常删除，NSACF 可以使用 AMF（直接或通过 NRF）订阅不可用通知，如TS 23.501的第 5.21.2.2 条所述，并采取相应行动，例如使用目标 AMF ID 更新 NF ID。

• 如果该UE ID不在该网络切片注册的UE ID列表中，并且尚未达到该网络切片注册的UE最大数量，则NSACF将该UE ID添加到该网络切片注册的UE列表中作为与此新更新相关联的新条目，并增加向网络切片注册的 UE 的当前数量。如果该UE ID不在该S-NSSAI注册的UE列表中，并且已经达到该S-NSSAI的UE最大数量，则NSACF返回结果参数，指示该S-NSSAI注册的UE最大数量。已达到网络切片。

如果来自 AMF 的更新标志参数指示减少，并且如果只有一个条目与 UE ID 相关联，则 NSACF 从指示的每个 S-NSSAI 的网络切片注册的 UE 列表中删除 UE ID在来自 AMF 和 NSACF 的请求中，减少由 NSACF 为每个网络切片维护的每个网络切片的 UE 数量。如果存在与UE ID关联的多个条目，则NSACF删除与NF ID关联的条目，但UE ID保留在向S-NSSAI注册的UE的列表中。NSACF 考虑接入类型来增加和减少每个网络切片的 UE 数量，如TS 23.501的第 5.15.11.1 条中所述(R18)。如果从 AMF 接收到与 S-NSSAI 关联的 EAC 通知，则 NSACF 存储该通知端点。NSACF 可以使用此 AMF 通知端点来更新 EAC 模式，如第 4.2.11.3 节中所述。

注 4：

这使得 NSACF 能够维护有关为 S-NSSAI 提供服务的 AMF 的最新信息。

4.NSACF 返回包括每个 S-NSSAI的结果指示的Nnsacf_NSAC_NumOfUEsUpdate_Response****消息。结果指示包括“注册到网络切片的UE的最大数量已达到”或“注册到网络切片的UE的最大数量未达到”。

在 UE 注册过程中，如果只有一些 S-NSSAI 达到每个 S-NSSAI 的最大 UE 数量，则 AMF 向 UE 发送注册接受消息，其中 AMF 将拒绝的 S-NSSAI 包含在拒绝的消息中。NSACF 已指示已达到每个网络切片的最大 UE 数量的 NSSAI 列表，并且对于每个拒绝的 S-NSSAI，AMF 包括设置为“已达到每个网络切片的最大 UE 数量”的拒绝原因，以及可选的后备关闭计时器。当对于步骤 2 中提供的所有请求的 S-NSSAI，NSACF 返回已达到每个网络切片的 UE 最大数量，并且如果一个或多个订阅的 S-NSSAI 在订阅数据中被标记为默认且不受约束NSAC、AMF 可以决定将这些默认订阅的 S-NSSAI 包含在允许的 NSSAI 中。否则，AMF拒绝UE的注册请求。在注册拒绝消息中，AMF 在拒绝的 NSSAI 参数中包含拒绝的 S-NSSAI，并且对于每个拒绝的 S-NSSAI，AMF 包含拒绝原因以指示已达到每个网络切片的 UE 最大数量，并且可选的后退定时器。

注5：

如果用例要求 UE 在至少一个切片上始终保持可达，则建议至少将订阅的 S-NSSAI 之一标记为不受网络切片准入控制约束的默认 S-NSSAI。这将确保即使达到每个网络切片的 UE 最大数量，UE 也能够访问服务。
