3GPP知识更新阅读系列-N2 procedures(2/2)-19

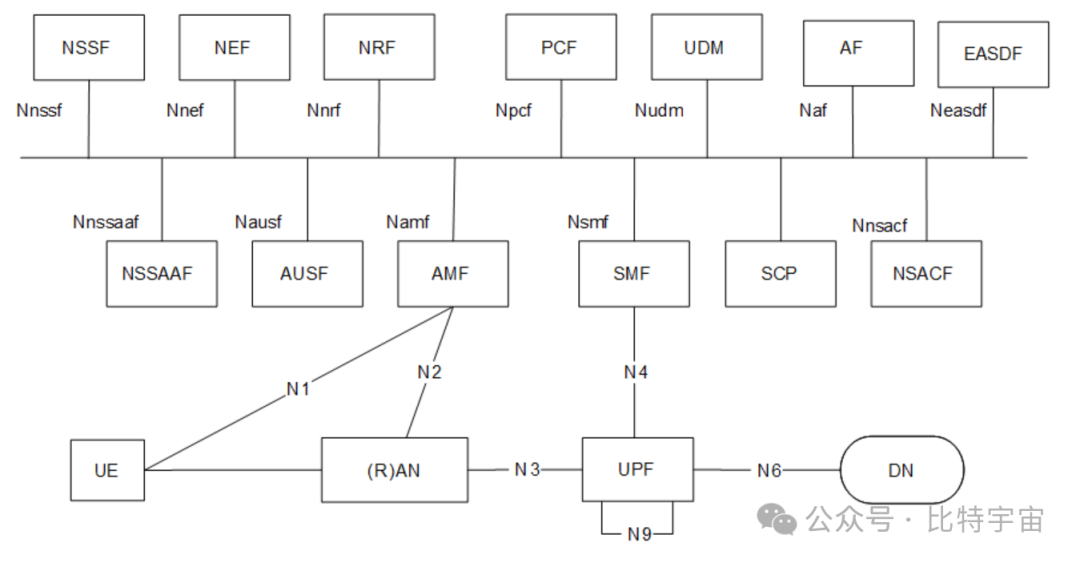

4.2.7.2.3 5G 网络中重建 NGAP UE-TNLA 绑定（AMF 释放后）

在AMF释放了5G-AN节点中UE的NGAP UE-TNLA绑定，并且5G-AN节点需要为此UE发送N2消息时，以下规则适用：

• 5G-AN节点检查存储在UE上下文中的GUAMI及其关联的AMF：

• 如果GUAMI可用，5G-AN选择拥有该GUAMI的AMF。

• 如果GUAMI已被标记为不可用（即基于从AMF接收的AMF不可用状态指示），但已指示一个相应的目标AMF，即使目标AMF尚未将GUAMI更新为可用状态，5G-AN也会选择该目标AMF。

• 如果GUAMI已被标记为不可用（即基于从AMF接收的AMF不可用状态指示）且未指示相应的目标AMF，5G-AN将根据GUAMI的AMF Set ID，在TS 23.501的第6.3.5节中定义的AMF Set中选择一个AMF。

• 5G-AN节点通过从可用于与所选AMF的初始N2消息允许的可用TNL关联中选择TNL关联，如TS 23.501的第5.21.1.3节所定义，为UE创建NGAP UE-TNLA绑定，然后通过所选的TNL关联将N2消息发送到AMF。

• AMF可能决定使用5G-AN选择的TNL关联，或者AMF可以通过三角重定向修改NGAP UE-TNLA绑定。如果为UE释放了NGAP UE-TNLA绑定，并且AMF需要为此UE发送N2消息，则适用以下规则：

  AMF为目标5G-AN节点从可用的TNL关联中选择一个TNL关联，然后通过此TNL关联发送N2消息。目标5G-AN节点根据AMF选择的TNL关联为UE创建NGAP UE-TNLA绑定。AMF选择的TNL关联始终具有优先权。 、

  注意：这解决了5G-AN节点和AMF同时为UE选择TNL关联的情况。

4.2.7.2.4 NGAP UE-TNLA绑定更新过程

在任何时候，AMF可以决定将NGAP UE关联重新绑定到一个新的TNL关联：

• 通过在新的TNL关联上发送特定于UE的NGAP消息（Triangular redirection），如果：

• AMF响应5G-AN节点启动的NGAP消息（Triangular redirection），如4.2.7.2.1、4.2.7.2.2和4.2.7.2.3节所述；或者

• 需要将AMF启动的特定于UE的NGAP消息发送到5G-AN节点；

• 通过向5G-AN发送特定于UE的NGAP UE-TNLA绑定释放消息，然后5G-AN节点使用新的TNL关联更新NGAP UE-TNLA绑定。

备注：triangular redirection 如何理解？

三角重定向是一种在 5G 网络中更新 NGAP UE-TNLA 绑定 (N2 连接) 的机制，该机制允许 AMF 将 UE 的 N2 连接从一个 TNL 连接迁移到另一个 TNL 连接。

工作原理：

1. AMF 决定发起三角重定向：

• AMF 识别到需要将 UE 的 N2 连接迁移到新的 TNL 连接，例如为了优化网络性能或负载均衡。

• AMF 选择新的目标 TNL 连接，并准备发送 N2 消息到新的 TNL 连接。

3. AMF 向 5G-AN 发送重定向指示：

• AMF 向 5G-AN 发送一个特定的 NGAP 消息，指示要将 UE 的 N2 连接迁移到新的 TNL 连接。

• 该消息包含 UE 的标识、新的 TNL 连接信息以及重定向指示。

5. 5G-AN 更新 NGAP UE-TNLA 绑定：

• 5G-AN 收到 AMF 的重定向指示后，会更新 UE 的 NGAP UE-TNLA 绑定信息，指向新的 TNL 连接。

• 5G-AN 将后续与 UE 相关的 N2 消息发送到新的 TNL 连接。

7. UE 更新 N2 连接：

• UE 收到来自 5G-AN 的 N2 消息后，会更新其 N2 连接信息，指向新的 TNL 连接。

• UE 将后续与 AMF 的通信通过新的 TNL 连接进行。

三角重定向的优点：

• 允许 AMF 动态调整 UE 的 N2 连接，以优化网络性能和负载均衡。

• 无需 UE 的参与，可以无缝地进行 N2 连接迁移。

三角重定向的应用场景：

• 网络拥塞：当网络拥塞时，AMF 可以通过三角重定向将 UE 的 N2 连接迁移到负载较小的 TNL 连接。

• 5G-AN 节点故障：当 5G-AN 节点发生故障时，AMF 可以通过三角重定向将 UE 的 N2 连接迁移到其他 5G-AN 节点。

• 5G NR 切换：当 UE 切换到 5G NR 网络时，AMF 可以通过三角重定向将 UE 的 N2 连接迁移到 5G NR TNL 连接。

需要注意的是，三角重定向是由 AMF 发起的，UE 不需要参与该过程。

总结：

三角重定向是一种灵活的机制，允许 AMF 在 5G 网络中动态调整 UE 的 N2 连接，以优化网络性能和可靠性。

4.2.7.2.5 基于 UE 的 NGAP UE-TNLA 绑定释放流程

AMF 可以随时决定释放特定 UE 的 NGAP UE-TNLA 绑定，同时保持该 UE 处于 CM-CONNECTED 状态 (连接管理连接状态) 以及对应的 N3 接口 (连接 UE 和分组核心网) 活跃。释放绑定是通过在当前的 TNL 连接上发送释放消息完成的。

释放绑定需要注意以下两点：

1. AMF 发送释放消息的时机

• 立即触发创建新的 NGAP UE-TNLA 绑定，并继续使用相同的 AMF 处理后续的 N2 消息。

• 不为该 UE 创建新的 NGAP UE-TNLA 绑定。此时，后续需要发送特定于该 UE 的 N2 消息时，将会根据 4.2.7.2.3 节的描述重新创建 NGAP UE-TNLA 绑定 (该过程可能由 5G-AN 或 AMF 发起)。

• 如果 AMF 在释放 NGAP UE-TNLA 绑定时 没有 发送 AMF 不可用的状态指示，那么 5G-AN 节点将根据以下两种方式处理：

• 如果 AMF 在释放 NGAP UE-TNLA 绑定 之前 发送了 AMF 不可用的状态指示，则 5G-AN 必须使用不同的 AMF 重新创建 NGAP UE-TNLA 绑定。重新创建绑定的方法参考 4.2.7.2.3 节的描述。

4. AMF 选择的 TNL 连接始终优先

需要注意，AMF 选择的 TNL 连接始终优先于 5G-AN 选择的 TNL 连接。

总结：

AMF 可以灵活地释放和重建 NGAP UE-TNLA 绑定，释放绑定不会影响 UE 的连接状态，AMF 发送的释放消息时机将决定 5G-AN 后续的处理方式。

4.2.7.3 AMF 故障或计划维护处理流程

对于处于 CM-CONNECTED 状态的 UE（用户设备）：

• 如果 5G-AN 检测到 AMF 故障，将释放所有由该 AMF 服务的 UE 的 NGAP UE TNLA 绑定。

• 如果 AMF 因计划维护而不可用，AMF 会通知 5G-AN 不可用的 GUAMI(s)，并可以选择为每个不可用的 GUAMI 提供目标 AMF 名称。5G-AN 将释放所有与指示的不可用 GUAMI(s) 相关的 NGAP UE TNLA 绑定，除非 AMF 的通知包含 AMF 将逐个 UE 重新绑定或释放 NGAP UE TNLA 绑定的指示器。在这种情况下，如果 5G-AN 支持，则 5G-AN 将等待计时器到期以释放，以便 AMF 可以逐个 UE 释放或重新绑定 N2AP UE-TNLA 绑定。

• 对于释放 NGAP TNLA 绑定，受影响的 UE 保持在 CM-CONNECTED 状态，并且相应的 N3 接口也保持连接。

对于处于 CM-IDLE 状态的 UE，当它随后从 CM-IDLE 状态返回并且 5G-AN 接收到带有 5G S-TMSI 或 GUAMI 的初始 NAS 消息时，5G-AN 使用 5G S-TMSI 或 GUAMI 选择目标 AMF，5G-AN 转发 N2 消息。

4.2.7.4 移动基站中继 (MBSR) 的附加用户位置信息

正如 TS 23.501 第 5.35A 款所述，当 UE 由 MBSR 服务时，对于 NG-RAN 发送到 AMF 的任何 N2 消息，如果包含用户位置信息，则 N2 参数也应包含该 MBSR 的附加 ULI。

当 AMF 为通过 MBSR 连接的 UE 向其他 NFs（例如 TS 23.273 第 5.9 款规定的 LMF）提供用户位置信息时，AMF 也可能会发送通过 N2 消息接收到的附加 ULI。
