3GPP知识更新阅读系列-5GUE 配置更新(UE Configuration Update)-14(3/3）

4.2.4.3 UE配置更新过程（用于透明的UE策略传递）

当PCF（Policy Control Function，策略控制功能）想要更新UE策略信息（即UE策略）时，将启动UE配置更新过程。

在非漫游场景中，V-PCF（Visited PCF，被访问PCF）不参与此过程，H-PCF（Home PCF，主PCF）则承担V-PCF的角色。

在漫游场景中，V-PCF与AMF（Access and Mobility Management Function，访问和可移动性管理功能）互动，H-PCF与V-PCF互动。

有关 URSP（User Plane Security Policy，用户平面安全策略）通过EPS（Evolved Packet System，发展的数据包系统）传递UE策略容器的过程规定在第4.11.0a.2a.10节中。这包括从 SMF（Session Management Function，会话管理功能）+ PGW-C（PGW-Control Plane，PGW控制平面）传递到UE（User Equipment，用户设备）的过程。

• 非漫游情况:

• V-PCF（虚拟策略控制功能）不参与。

• H-PCF（本地策略控制功能）的角色由 PCF 执行。

• PCF 直接向 AMF 发送 UE 配置更新命令，AMF 再转送至 UE。

• 漫游情况:

• V-PCF 与 AMF 交互。

• H-PCF 与 V-PCF 交互。

• V-PCF 将策略信息发送给 AMF，AMF 再转送至 UE。

与 URSP 传递的关联

为了通过 EPS 传递 URSP（用户策略报告），UE 策略容器从 SMF+PGW-C 到 UE 的传递过程在 3GPP 标准的第 4.11.0a.2a.10 条款中指定。URSP 是 UE 将其策略信息发送回网络 的一种机制，与 UE 配置更新过程是互补的。

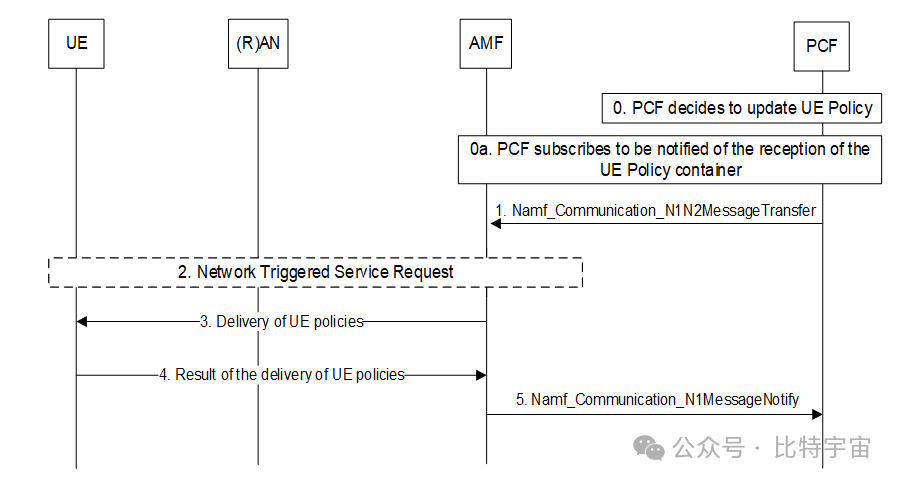

图 4.2.4.3-1：透明 UE 策略交付的 UE 配置更新流程

0.PCF(策略控制功能)根据以下条件更新UE策略:

（1)对于初次注册和UE从EPS(电信业务系统)转移到5GS(第五代移动通信系统)时的注册，PCF将在Npcf_UEPolicyControl_Create请求中包含的PSIs(策路规则集)列表与TS 23.503中描述的6.1.2.2.2节中进行比较，以确定UE策略信息是否需要更新并通过DLNAS TRANSPORT消息通过AMF(访问和可移动性管理功能)提供给UE。

(2)对于网络触发的UE策略更新情况(例如UE位置的更改或TS 23.503中描述的Subscribed sNSSAIs的更改)，PCF检查最新的PSIs列表以决定需要发送给UE的UE策略。

(3)PCF检查结果UE策略信息的大小是否超过预定义的限制:

如果大小在限制内，则UE策略信息将包含在以下

Namf_Communication_N1N2MessageTransfer服务操作中:

如果超过预定义的限制，PCF将UE策略信息分解为较小的、逻辑上独立的UE策略信息，确保每个大小在预定义的限制内。然后，将每个UE策略信息分别发送在下面描述的分离的Namf_Communication_NN2MessageTransfer服务操作中。

注1:AMF到UE的NAS消息不会超过NG-RAN(PDCP层)允许的最大大小限制，因此PCF中的预定义大小限制与此限制相关。

注2:将UE策略信息分解为较小的UE策略信息的机制在TS 29.507中描述。

0a. 如果 PCF 尚未订阅 AMF 关于 UE 响应 UE 策略信息更新的通知，则 PCF 订阅 AMF 关于 UE 响应 UE 策略信息更新的通知。

1. PCF 调用 AMF 提供的 Namf_Communication_N1N2MessageTransfer 服务操作。信息包括 SUPI、UE 策略容器。

2. 如果 UE 已在 3GPP 接入或非 3GPP 接入中注册并可由 AMF 接入，则 AMF 应通过已注册并可接入的接入向 UE 透明地传输 UE 策略容器。

如果 UE 在 3GPP 和非 3GPP 接入中均已注册，并且在两个接入中均可到达并由同一 AMF 提供服务，则 AMF 将根据 AMF 本地策略通过其中一个接入向 UE 透明传输 UE 策略容器。

如果 AMF 无法通过 3GPP 接入和非 3GPP 接入到达 UE，则 AMF 将按照第 4.2.3.3 条中的步骤 5 使用 Namf_Communication_N1N2TransferFailureNotification 向 PCF 报告 UE 策略容器无法交付给 UE。

如果 AMF 决定通过 3GPP 接入以透明方式向 UE 传输 UE 策略容器，例如 UE 仅在 3GPP 接入中注册并可由 AMF 接入，或 UE 在同一 AMF 服务的 3GPP 和非 3GPP 接入中注册并可由 AMF 接入，且 AMF 决定根据本地策略通过 3GPP 接入向 UE 透明传输 UE 策略容器，且 UE 处于 CM-IDLE 状态并可由 AMF 在 3GPP 接入中接入，则 AMF 通过发送网络触发服务请求（第 4.2.3.3 条）步骤 4b 中所述的寻呼消息启动寻呼程序。接收到寻呼请求后，UE 应启动 UE 触发服务请求程序（第 4.2.3.2 条）。

3. 如果 UE 通过 3GPP 接入或非 3GPP 接入处于 CM-CONNECTED 状态，则 AMF 会将从 PCF 收到的 UE 策略容器（UE 策略信息）透明地传输给 UE。UE 策略容器包括 TS 23.503中描述的策略部分列表。

4. UE 更新 PCF 提供的 UE 策略，并将结果发送至 AMF。

5. AMF 使用 Namf_Communication_N1MessageNotify 将 UE 的响应转发给 PCF。

PCF 维护交付给 UE 的 PSI 的最新列表，并通过调用 Nudr_DM_Update（SUPI、策略数据、策略集条目、更新的 PSI 数据）服务操作更新 UDR 中 PSI 的最新列表。

如果 PCF 从 AMF 收到关于 UE 策略交付失败的通知，PCF 可启动 UE 策略关联修改程序，在 UE 策略关联的策略控制请求触发器中向 AMF 提供新的触发器 "连接状态变化"（如 4.16.12.2 条所定义）。当 PCF 收到 UE 连接状态变为 CONNECTED 的通知时，PCF 可按步骤 1 重新启动 UE 配置更新程序，进行透明 UE 策略交付。

注 3：为实现向后兼容性，PCF 可根据第 5.2.2.3 条中的定义，在 Rel-15 AMF 中订阅 "连接状态更改（IDLE 或 CONNECTED）"事件。
