3GPP知识更新阅读系列-5G系统流程(注销)-6

4.2.2.3 注销流程

4.2.2.3.1 概述

注销流程允许：

• UE（用户设备）通知网络它不再希望访问 5GS（5G 系统）；

• 网络通知 UE 它不再可以访问 5GS；

• 网络通知 UE 其注册的 PLMN（公共陆地移动网络）不允许在 UE 的位置运营。

UE 发起的注销请求和网络发起的注销请求都包含注销是否适用于3GPP 接入、非 3GPP 接入或两者。当 UE 在同一 PLMN 中注册到两种接入时，无论注销适用于哪种接入，注销消息都可以通过任何接入发送。

如果 UE 注册的 PLMN 不允许在当前 UE 位置运营，则可能会启动网络发起的注销。

4.2.2.3.2 UE-initiated Deregistration

Figure 4.2.2.3.2-1: UE-initiated Deregistration

1. UE 发送注销请求

• UE 向 AMF（接入和移动性管理功能）发送 NAS 消息“注销请求”（包含 5G-GUTI、注销类型、接入类型等信息）。

• 接入类型指示注销流程适用于 3GPP 接入、非 3GPP 接入或两者。

• 如果 UE 和网络支持不可用期，并且 UE 内触发了将使 UE 在一段时间内不可用的事件，则 UE 包括“不可用期持续时间”。

1a. 安全性验证（条件步骤）

• 如果注销请求消息未进行完整性保护或完整性保护验证失败，则执行 NAS 安全性初始化。

2. AMF 释放 PDU 会话（条件步骤）

• 如果 UE 在步骤 1 中指示的目标接入上没有建立 PDU 会话，则不执行步骤 2 到 5。

• AMF 通过向 SMF（或 V-SMF）发送“Nsmf_PDUSession_ReleaseSMContext”（SM 上下文 ID）消息来释放 UE 在目标接入上属于 UE 的所有 PDU 会话。

3. SMF 释放资源（条件步骤）

• SMF（或 H-SMF）释放所有资源，例如分配给 PDU 会话的 IP 地址/前缀，并释放相应的用户平面资源。

• SMF 向 PDU 会话的 UPF（用户平面功能）发送“N4 会话释放请求”（N4 会话 ID）消息。

• UPF 确认“N4 会话释放请求”。

4. SMF 响应（条件步骤）

• SMF（或 V-SMF）响应“Nsmf_PDUSession_ReleaseSMContext 响应”消息。

5a. SMF 终止策略关联（条件步骤）

• 如果动态 PCC 应用于此会话，SMF 执行 SM 策略关联终止程序。

5b-c. SMF 取消订阅和注销（条件步骤）

• 如果这是 SMF 为 UE 处理的最后一个 PDU 会话，则 SMF 取消订阅 UDM（统一数据管理）的会话管理订阅数据更改通知。

• SMF 调用 Nudm_UECM_Deregistration 服务操作，以便 UDM 删除其存储的 SMF 标识与关联的 DNN 和 PDU 会话 ID 之间的关联。

6. AMF 终止策略关联（条件步骤）

• 如果此 UE 与 PCF（策略控制功能）有任何关联，并且 UE 不再通过任何接入注册，则 AMF 执行 AMF 启动的 AM 策略关联终止程序或 UE 策略关联终止程序以删除与 PCF 的关联。

7. AMF 发送注销接受（条件步骤）

• AMF 根据注销类型向 UE 发送 NAS 消息“注销接受”。如果注销类型是“关机”，则 AMF 不会发送“注销接受”消息。

7a. AMF 触发监控事件报告（条件步骤）

• 如果从 UE 接收到“不可用期持续时间”，并且为 UE 订阅了“连接丢失”监控事件，则 AMF 触发“连接丢失”监控事件报告并包括“不可用期持续时间”的剩余值。

8. AMF 释放无线接入连接（条件步骤）

• 如果注销程序的目标接入是 3GPP 接入或 3GPP 接入和非 3GPP 接入，并且存在与 NG-RAN 的 N2 信令连接，则 AMF 向 NG-RAN 发送 N2 UE 释放命令以释放 N2 信令连接。

• 如果注销程序的目标接入是非 3GPP 接入或 3GPP 接入和非 3GPP 接入，并且存在与 N3IWF

4.2.2.3.3 网络发起的注销

AMF 可以出于以下原因启动此流程：

• 显式原因 (e.g. 运维干预或 AMF 确定无法为 UE 提供允许 NSSAI 中的 S-NSSAI，或者 UE 注册的 PLMN 不允许在当前 UE 位置运营，或者灾难条件不再适用)： AMF 启动网络发起的注销，触发 UE 返回到具有灾难条件的 PLMN。

• 隐式原因 (e.g. 隐式注销计时器到期)： UDM 可以出于运营商确定的目的（例如，按照 TS 23.501 第 5.40.5 条款，灾难条件不再适用）触发此流程，请求删除 UE 的订阅者 RM 上下文和 PDU 会话。

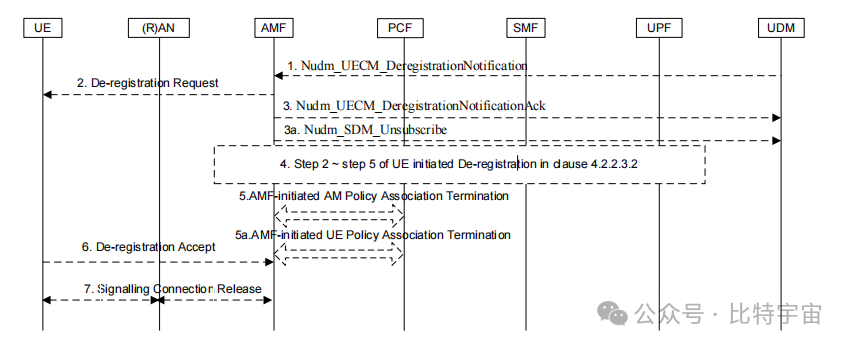

Figure 4.2.2.3.3-1: Network-initiated Deregistration

1. [条件步骤] 如果 UDM 想要立即删除订阅者的 RM 上下文和 PDU 会话，UDM 应向注册的 AMF 发送 Nudm_UECM_DeregistrationNotification（SUPI，接入类型，删除原因）消息，并将删除原因设置为“订阅撤销”。访问类型可以表示 3GPP 接入、非 3GPP 接入或两者。

2. 如果 AMF 在步骤 1 中收到删除原因为“订阅撤销”的 Nudm_UECM_DeregistrationNotification，AMF 将在接入类型指示的接入上执行注销程序。AMF 发起的注销程序可以是显式的（例如，通过运维干预或 AMF 确定无法在允许的 NSSAI 中为 UE 提供 S-NSSAI）或隐式的。AMF 不会为隐式注销向 UE 发送注销请求消息。如果 UE 处于 CM-CONNECTED 状态，AMF 可以通过向 UE 发送注销请求消息（注销类型、接入类型、[被拒绝的 S-NSSAI 列表，每个 S-NSSAI 都带有适当的拒绝原因值））来显式注销 UE。注销类型可以设置为“重新注册”，在这种情况下，UE 应在注销程序结束时重新注册。接入类型表示注销程序适用于 3GPP 接入、非 3GPP 接入或两者。如果注销请求消息通过 3GPP 接入发送，并且 UE 在 3GPP 接入中处于 CM-IDLE 状态，则 AMF 会寻呼 UE。如果 AMF 确定在允许的 NSSAI 中无法向 UE 提供 S-NSSAI，则会提供被拒绝的 S-NSSAI 列表，每个 S-NSSAI 都带有适当的拒绝原因值。

3. [条件步骤] 如果注销程序由 UDM（步骤 1）触发，AMF 会向 UDM 确认 Nudm_UECM_DeRegistrationNotification。如果接入类型指示 3GPP 接入或非 3GPP 接入，并且 AMF 没有另一种接入类型的 UE 上下文，或者如果接入类型指示两者，则 AMF 使用 Nudm_SDM_Unsubscribe 服务操作取消订阅 UDM。

4. [条件步骤] 如果 UE 在步骤 2 中指示的注销目标接入上建立了任何 PDU 会话，则执行第 4.2.2.3.2 条中 UE 发起的注销程序的步骤 2 到步骤 5。

5. [条件步骤] 如图 4.2.2.3.2-1 的步骤 6 所示。

5a. [条件步骤] 如图 4.2.2.3.2-1 的步骤 6a 所示。

6. [条件步骤] 如果 UE 在步骤 2 中收到来自 AMF 的注销请求消息，UE 会在步骤 2 之后的任何时间向 AMF 发送注销接受消息。NG-RAN 将此 NAS 消息与 UE 正在使用的小区的 TAI+ 小区标识一起转发给 AMF。

7. [条件步骤] AMF 到 AN：N2 UE 上下文释放请求（原因）：如图 4.2.2.3.2 的步骤 8 所示。

如果 UE 仅通过 3GPP 接入或非 3GPP 接入注销，并且 AMF 没有另一个接入类型的 UE 上下文，或者如果该程序适用于两种接入类型，则 AMF 可以随时从 UDM 取消订阅，否则 AMF 可以使用 Nudm_UECM_Deregistration 请求从 UDM 注销，并指示其关联的接入类型。
