3GPP知识更新阅读系列-5G系统流程-6（ Registration with AMF re-allocation）

4.2.2.2.3 Registration with AMF re-allocation

当 AMF 接收注册请求时，AMF 可能需要将注册请求重新路由到另一个 AMF，例如，当初始 AMF 不是为 UE 提供服务的合适 AMF 时。图 4.2.2.2.3-1 中描述的“AMF 重新分配注册”过程用于在注册过程中将 UE 的 NAS 消息重新路由到目标 AMF。

解释说明：

当 UE 向网络发送注册请求时，该请求通常会先到达一个 AMF。

  • 这个 AMF 可能不是为 UE 提供服务的最佳 AMF，比如：

  • UE 已经移动到另一个 AMF 的覆盖区域内。

  • UE 当前连接的 AMF 出现故障或负载过重。

  • 需要根据网络策略将 UE 分配到特定的 AMF。

  • 在这种情况下，初始 AMF 不会直接处理 UE 的注册请求，而是会启动“AMF 重新分配注册”过程。

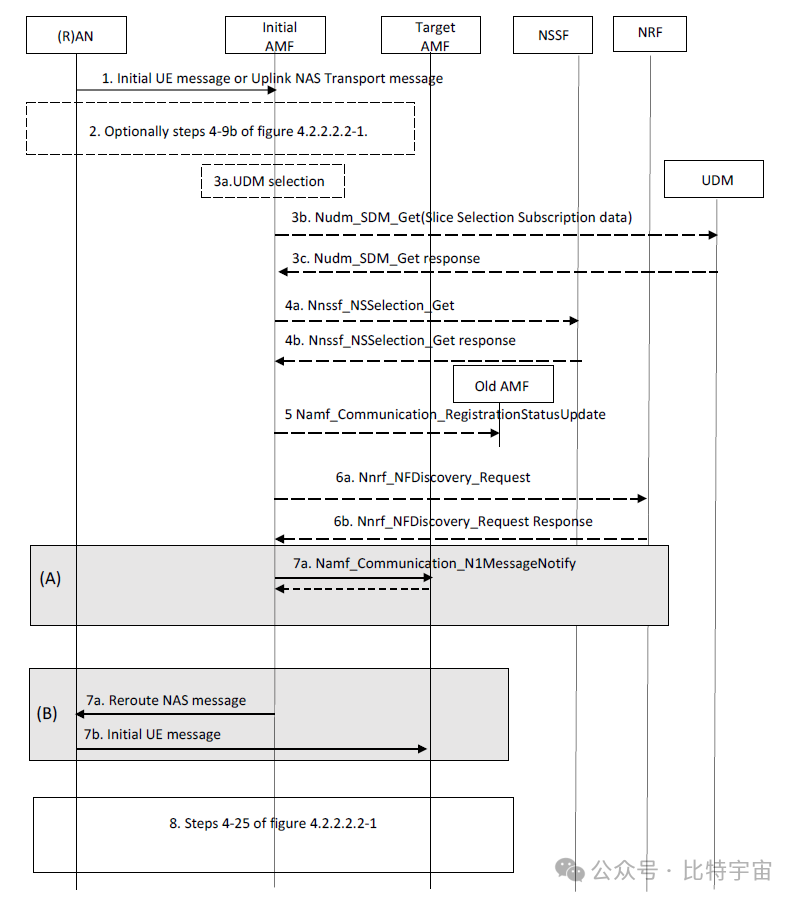

Figure 4.2.2.2.3-1: Registration with AMF re-allocation procedure

初始 AMF 和目标 AMF 在 NRF 上注册它们的能力。

1.如果 UE 处于 CM-IDLE 状态，则图 4.2.2.2.2-1 中的步骤 1 和 2 已经发生，(R)AN 会将注册请求消息包含在 Initial UE 消息中发送给初始 AMF。如果 UE 处于 CM-CONNECTED 状态并触发注册过程，NG-RAN 会在上行 NAS 传输消息中将注册请求消息发送给服务 AMF，即初始 AMF。AMF 可以跳过步骤 2-3。

说明：

如果 UE 处于 CM-IDLE 状态，则图 4.2.2.2.2-1 中的步骤 1 和 2 已经发生，(R)AN 会将注册请求消息包含在 Initial UE 消息中发送给初始 AMF。如果 UE 处于 CM-CONNECTED 状态并触发注册过程，NG-RAN 会在 Uplink NAS Transport 消息中将注册请求消息发送给服务 AMF，即初始 AMF。AMF 可以跳过步骤 2-3。

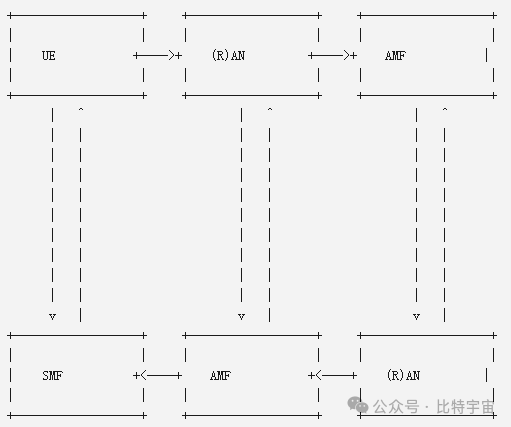

UE 的注册过程

2.如果 AMF 需要 SUPI 和/或 UE 的订阅信息来决定是否重新路由注册请求，或者注册请求没有发送完整性保护或完整性保护被标记为失败，则 AMF 执行图 4.2.2.2.2-1 的步骤 4 到 9a 或 9b。

更详细的解释：

在 UE 注册过程中，AMF 会收到来自 UE 的注册请求。AMF 需要根据一些信息来决定是否将注册请求重新路由到另一个 AMF，这些信息包括：

  • UE 的 SUPI (Subscriber Permanent Identifier)：这是 UE 的唯一标识符，AMF 可以通过 SUPI 来找到 UE 的相关订阅信息。

  • UE 的订阅信息：这些信息包含 UE 的网络接入权限、服务质量要求和其他配置参数。AMF 需要这些信息来决定哪些网络切片可以提供给 UE，以及如何配置 UE 的连接。

如果 AMF 无法获得这些信息，或者注册请求没有发送完整性保护或完整性保护被标记为失败，则 AMF 无法做出正确的决定。在这种情况下，AMF 将执行图 4.2.2.2.2-1 的步骤 4 到 9a 或 9b。

3a. [有条件] 如果初始AMF需要UE的订阅信息来决定是否重定向注册请求，且旧AMF没有提供UE的切片选择订阅信息，那么AMF按照TS 23.501的第6.3.8条中的描述选择UDM。

3b. 初始 AMF 到 UDM：Nudm_SDM_Get(SUPI, 切片选择订阅数据)

初始 AMF 通过调用 Nudm_SDM_Get (参见第 5.2.3.3.1 节) 服务操作向 UDM 请求 UE 的切片选择订阅数据。UDM 可以通过 Nudr_DM_Query(SUPI, 切片选择订阅数据) 从 UDR 获取此信息。

对于灾难漫游注册，AMF 可以向 UDM 提供灾难漫游服务的指示。

以下是该段落的详细解释：

  • 在注册过程中，初始 AMF 需要获取 UE 的切片选择订阅数据，这些数据包含 UE 可以选择的网络切片以及相关的配置信息。

  • 初始 AMF 使用 Nudm_SDM_Get 服务操作向 UDM 请求这些数据。

  • UDM 可能已经存储了这些数据，也可能需要从 UDR 查询获取。

  • UDR 使用 Nudr_DM_Query 服务操作从其数据库中检索这些数据。

  • 在灾难漫游场景中，AMF 可能向 UDM 提供一个指示，表明该注册请求来自一个灾难漫游的 UE。这有助于 UDM 做出适当的决策，例如选择符合灾难漫游协议的网络切片。

3c. UDM 到初始 AMF：Nudm_SDM_Get 响应

UDM 向初始 AMF 发送包含切片选择订阅数据和已订阅 S-NSSAIs 的响应。UDM 根据其本地策略和/或 TS 23.501  第 5.40.4 节指定的本地配置，为灾难漫游注册回复灾难漫游服务的切片选择订阅数据。

4a. [条件] 初始 AMF 到 NSSF：Nnssf_NSSelection_Get

如果需要进行切片选择（参见 TS 23.501 第 5.15.5.2.1 节），例如初始 AMF 无法提供订阅信息允许的所有 S-NSSAIs，则初始 AMF 向 NSSF 发送 Nnssf_NSSelection_Get 服务操作请求，其中包含：

  • 请求的 NSSAI

  • 可选的请求的 NSSAI 映射

  • 已标记默认 S-NSSAI 的已订阅 S-NSSAIs

  • 可选的 NSSRG 信息（HPLMN 的 S-NSSAIs）

  • 另一个接入类型的允许 NSSAI（如有）

  • 允许的 NSSAI 映射

  • SUPI 的 PLMN ID

  • UE 的 TAI

如果可用，AMF 还包括 TS 23.501第 5.15.12 节定义的 HPLMN S-NSSAIs 的 NSSRG 信息，其中包括信息：

  • UE 是否表示支持基于订阅的网络切片同时注册限制

  • UDM 是否表示为不支持的 UE 提供所有已订阅的 S-NSSAIs


4b. [条件] NSSF到初始AMF：Nnssf_NSSelection_Get响应

  • NSSF执行TS 23.501 [2]第5.15.5.2.1节(B)点中指定的步骤。

  • NSSF返回给初始AMF：

  • 第一个接入类型的允许NSSAI

  • 可选的允许NSSAI映射

  • 第二个接入类型的允许NSSAI（如果有）

  • 可选的允许NSSAI映射

  • 目标AMF集或基于配置的候选AMF列表

  • 可能返回与某些S-NSSAI对应的网络切片实例关联的NSI ID

  • 可能返回用于在选定的网络切片实例内选择NF/服务的NRF

  • 可能返回有关未包含在允许NSSAI中的S-NSSAI拒绝原因的信息

  • 可能返回服务PLMN的配置NSSAI以及可能相关的配置NSSAI映射

  • 如果请求中包含NSSRG信息，则按TS 23.501第5.15.12节所述提供配置NSSAI

注意1：NSSF返回的NRF（如果有）根据运营商的部署决策属于任何级别的NRF（参见TS 23.501第6.2.6节）。

5. [条件] 初始AMF到旧AMF：Namf_Communication_RegistrationStatusUpdate（失败原因）

  • 如果UE处于CM-IDLE状态并且选择了另一个AMF，则初始AMF会向旧AMF发送拒绝指示，表明UE注册过程并未在初始AMF完全完成。

  • 旧AMF继续执行，仿佛从未收到过Namf_Communication_UEContextTransfer一样。

6a. [条件] 初始AMF到NRF：Nnrf_NFDiscovery_Request（NF类型，AMF集）

  • 如果初始AMF没有本地存储目标AMF地址，并且初始AMF打算直接重新路由到目标AMF或通过(NG-R)AN消息的重新路由需要包含AMF地址，则初始AMF会从NRF调用Nnrf_NFDiscovery_Request服务操作来找到具有相应NF功能以服务UE的适当目标AMF。

  • NF类型设置为AMF。

  • AMF集包含在Nnrf_NFDiscovery_Request中。


6b. [条件] NRF到AMF：Nnrf_NFDiscovery_Request响应（列表（AMF指针，AMF地址，以及额外的选择规则和NF功能））

  • NRF返回潜在目标AMF列表。

  • NRF可能还提供候选AMF提供的服务的详细信息，以及每个类型的通知服务（选定的AMF已向NRF注册）的通知端点，如果可用。

  • 或者，它提供潜在目标AMF及其功能列表，以及可选的额外选择规则。

  • 初始AMF根据已注册NF和所需功能的信息选择目标AMF。


7(A). [条件] 初始AMF到目标AMF：Namf_Communication_N1MessageNotify（带有重定向NAS消息）

  • 如果已在UE和初始AMF之间建立安全关联，则为了避免注册失败，初始AMF应通过执行步骤7(A)将NAS消息转发到目标AMF。

  • 初始AMF调用Namf_Communication_N1MessageNotify服务操作到目标AMF，携带重定向的NAS消息。

  • Namf_Communication_N1MessageNotify服务操作包括：

  • AN访问信息（例如，使(R)AN能够识别N2终止点、CAG小区的CAG标识符的信息）

  • TS 33.501中指定的明文形式的完整注册请求消息

  • UE的SUPI和MM Context（如果可用）

  • 如果初始AMF已从NSSF获得信息（如步骤4b所述），则包括该信息，但不包括AMF集或AMF地址列表。


7(B). [条件] 初始AMF到(R)AN：NGAP重新路由NAS请求（带有重定向NAS消息和目标AMF信息）

  • 如果UE处于CM-IDLE状态，并且初始AMF基于本地策略和订阅信息决定通过(R)AN将NAS消息转发到目标AMF，但前提是NSSF未返回目标AMF列表并通过候选AMF列表进行识别，则初始AMF会向(R)AN发送NGAP重新路由NAS请求消息（步骤7a）。

  • NGAP重新路由NAS请求消息包含以下信息：

  • 目标AMF的信息

  • 完整的注册请求消息

  • 如果初始AMF已从NSSF获得信息（如步骤4b所述），则包括该信息

  • (R)AN向目标AMF发送初始UE消息（步骤7b），表明由于切片而重新路由，并携带NSSF提供的来自步骤4b的信息。

注意4：如果UE处于CM-CONNECTED状态（即在步骤1接收到NGAP上行NAS传输消息），则不支持步骤7B。


8. 目标AMF继续执行注册过程

  • 接收到步骤7(A)a或步骤7(B)b传输的注册请求消息后，目标AMF从步骤4继续执行注册过程直至图4.2.2.2.2-1的步骤22（其中目标AMF对应于新AMF），这包括从旧AMF检索的UE上下文。

  • 如果从初始AMF接收5G安全上下文，则目标AMF将继续使用该上下文，而不是它可能从旧AMF检索到的5G安全上下文。

  • 如果初始AMF决定将NAS消息转发到目标AMF（步骤7(A)），则目标AMF到(R)AN的第一个消息（初始上下文设置请求或下行NAS传输）包含初始AMF的AMF名称和目标AMF的UE NGAP ID。
