一文搞懂AKA鉴权过程-3GPP知识更新阅读系4-互通的安全性(Security of interworking)

1、 Authentication procedure for 5G AKA

1.1、认证的启动和认证方法的选择

身份验证过程的启动和身份验证方法的选择

根据 SEAF 的策略，SEAF 可以在与 UE 建立信令连接的任何过程中启动对 UE 的认证。UE 应在注册请求中使用 SUCI 或 5G-GUTI，SEAF 启动认证过程。

1. SEAF 发起认证请求：

• 当 SEAF 想要启动认证时，它会向 AUSF（认证服务器功能）发送 Nausf_UEAuthentication_Authenticate Request 消息，以调用 Nausf_UEAuthentication 服务。

• 该消息包含以下内容：

• SUCI（订阅用户标识符）或 SUPI（用户永久标识符）

• 服务网络名称

• 如果 SEAF 拥有有效的 5G-GUTI 并重新认证 UE，则在该消息中包含 SUPI；否则包含 SUCI。

2. AUSF 检查服务网络名称：

• AUSF 接收到请求消息后，会检查请求的 SEAF 是否有权使用服务网络名称，方法是将其与预期的服务网络名称进行比较。

• AUSF 会临时存储接收到的服务网络名称。

• 如果服务网络未被授权使用该服务网络名称，AUSF 会在 Nausf_UEAuthentication_Authenticate Response 消息中以 "serving network not authorized" 进行回应。

3. AUSF 向 UDM 请求认证信息：

• AUSF 向 UDM（统一数据管理）发送 Nudm_UEAuthentication_Get Request 消息，其中包含以下信息：

• SUCI 或 SUPI

• 服务网络名称

4. UDM 处理请求：

• UDM 接收到请求后，如果收到 SUCI，会调用 SIDF（订阅标识解析功能）对 SUCI 进行解密，以获得 SUPI。

• 基于 SUPI，UDM/ARPF（认证凭证检索功能）会选择认证方法。

1.2、5G AKA

5G AKA 通过为归属网络提供来自访问网络的用户设备（UE）成功认证的证明，增强了 EPS AKA。该证明由访问网络通过认证确认消息发送。

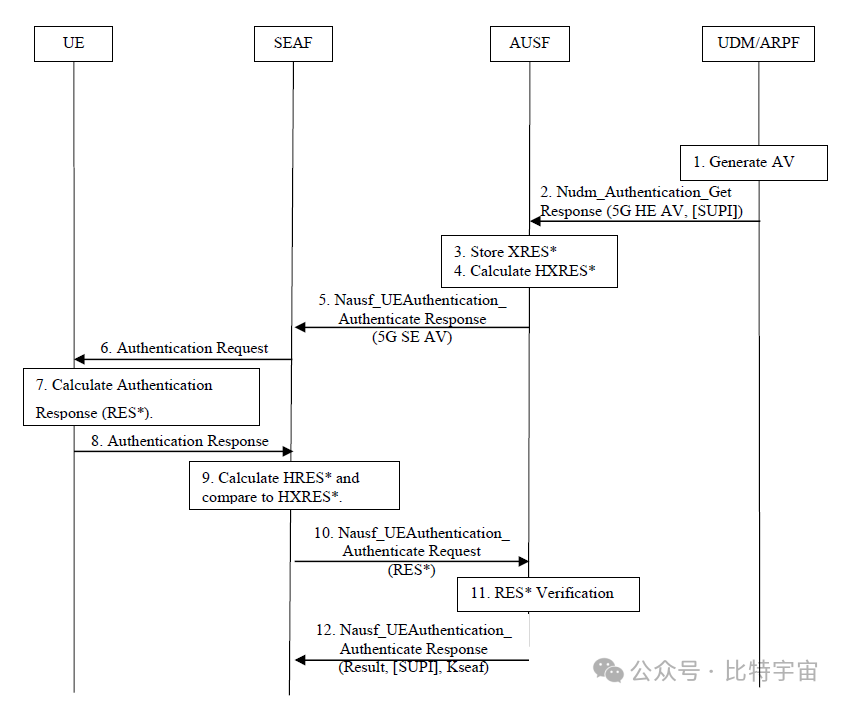

5G AKA的身份验证过程

（1）对于每个 Nudm_Authenticate_Get 请求，UDM/ARPF 应创建一个 5G HE AV（认证向量）

• 生成 AV 并设置 AMF 分离位：

• UDM/ARPF生成一个AV（认证向量），并将其Authentication Management Field（AMF，认证管理字段）分离位置为 "1"，这符合TS 33.102 中的定义。

• 推导 KAUSF：

• UDM/ARPF 按照附录TS33.501中A.2的规定推导出 KAUSF（匿名用户安全功能密钥）。

• 计算 XRES*：

• UDM/ARPF按照附录TS33.501 A.4 的规定计算出XRES*（预期响应*）。

• 创建 5G HE AV：

• 最后，UDM/ARPF 利用 RAND（随机挑战数）、AUTN（认证令牌）、XRES* 和 KAUSF 创建一个 5G HE AV。

（2）然后，UDM将在Nudm_UEAuthentication_Get响应中将5G HE AV连同5G HE AV用于5G-AKA的指示一起返回给AUSF。如果将SUCI包含在Nudm_UEAuthentication_Get请求中，则UDM会将SUPI包含在Nudm_UEAuthentication_Get响应中;

5G HE AV：5G Home Environment Authentication Vector，5G HE AV认证向量，是由UDM/ARPF生成并发送给AUSF的认证向量，包括RAND（随机数）、AUTN（认证令牌）、XRES*（预期响应）和KAUSF（密钥）。

说明：

• AUSF：Authentication Server Function，认证服务器功能，是5G网络中负责处理认证请求的部分。

• UDM/ARPF：User Data Management / Authentication Credential Repository and Processing Function，用户数据管理/认证凭据仓库和处理功能，它负责生成和存储用户的认证向量。

• 5G HE AV：5G Home Environment Authentication Vector，5G HE AV境认证向量，是由UDM/ARPF生成并发送给AUSF的认证向量，包括RAND（随机数）、AUTN（认证令牌）、XRES*（预期响应）和KAUSF（密钥）。

• KAUSF：是5G HE AV中的一个密钥。

（3）AUSF应将XRES *与收到的SUCI或SUPI一起临时存储;

（4）AUSF 应从 UDM/ARPF 接收的 5G HE AV 计算 5G AV，通过根据附录 （33.501）A.5 从 XRES* 计算 HXRES*，根据附录（33.501） A.6 从 KAUSF 计算 KSEAF，并用 HXRES* 替换 XRES*，用 KSEAF 替换 KAUSF 中的 5G HE AV。

5G AV（5G Authentication Vector，5G认证向量）是由AUSF从5G HE AV计算得出的认证向量，在5G网络中进行身份验证和密钥协商的一个重要步骤。5G AV包含以下参数：

• RAND：是随机数，它是由 AUSF 生成的一个随机值，用于防止重放攻击。

• AUTN：是认证令牌，它是由 AUSF 生成的一个值，用于证明 AUSF 的身份和鲜活性。

• HXRES*：预期响应的哈希值，由AUSF根据附录（33.501）A.5从XRES*计算出来。

• KSEAF：会话密钥，由AUSF根据附录（33.501）A.6从KAUSF计算出来。

（5）AUSF 应该删除 KSEAF，并将 5G SE AV (RAND, AUTN, HXRES*) 返回给 SEAF，作为 Nausf_UEAuthentication_Authenticate 响应。

• KSEAF 是 SEAF 密钥，它是由 AUSF 生成的对称密钥，用于加密和解密 5G SE AV。

• 5G SE AV 是 5G 会话和服务认证向量，它是由 AUSF 生成的一组参数，用于验证用户和网络之间的会话和服务。

• RAND 是随机数，它是由 AUSF 生成的一个随机值，用于防止重放攻击。

• AUTN 是认证令牌，它是由 AUSF 生成的一个值，用于证明 AUSF 的身份和鲜活性。

• HXRES* 是预期响应，它是由 AUSF 生成的一个值，用于与用户设备计算的响应进行比较，以验证用户的身份。

• SEAF 是会话和服务认证功能，它是 5G 网络中负责协调用户和网络之间的会话和服务认证的实体。

• Nausf_UEAuthentication_Authenticate 响应是 AUSF 发送给 SEAF 的一个消息，用于传递 5G SE AV。

（6）SEAF 应在 NAS 消息认证请求中向 UE 发送 RAND 和 AUTN。该消息还应包括 ngKSI，AMF 和 UE 将使用 ngKSI 来标识 KAMF 以及如果认证成功则创建的部分本地安全上下文。该消息还应包括 ABBA 参数。SEAF 应根据（33.501）附录 A.7.1 设置 ABBA 参数。ME 应将在 NAS 消息认证请求中收到的 RAND 和 AUTN 转发给 USIM。

• SEAF 向 UE 发送 NAS 消息认证请求，该消息包含 RAND、AUTN、ngKSI 和 ABBA 参数。

• ME 将 RAND 和 AUTN 转发给 USIM。

1. USIM 使用其存储的密钥计算认证响应 RES。

2. ME 将 RES 发送给 SEAF。

3. SEAF 将 RES 与 HXRES* 进行比较，如果匹配则认证成功。

4. KAMF（接入和移动性管理功能密钥）：用于保护 NAS 信令的密钥。

5. ABBA 参数：用于防止重放攻击的参数。

（7）当收到 RAND 和 AUTN 时，USIM 应该根据 TS 33.102 中的描述，通过检查 AUTN 是否可以被接受来验证 5G AV 的新鲜度。如果可以，USIM 计算出一个响应 RES。USIM 应该将 RES、CK、IK 返回给 ME。如果 USIM 使用 TS 33.102 中描述的转换函数 c3 从 CK 和 IK 计算出一个 Kc（即 GPRS Kc），并将其发送给 ME，那么 ME 应该忽略这样的 GPRS Kc，并且不在 USIM 或 ME 上存储 GPRS Kc。ME 然后应该根据附录 A.4 从 RES 计算出 RES*。ME 应该根据（33.501）第 A.2 条从 CK||IK 计算出 KAUSF。ME 应该根据（33.501）第 A.6 条从 KAUSF 计算出 KSEAF。访问 5G 的 ME 在认证过程中应该检查 AUTN 的 AMF（Authentication Management Field） 字段中的“分离位”是否设置为 1。“分离位”是 AUTN 的 AMF （Authentication Management Field）字段的第 0 位。

字段在解释（重复出现只是为了加强印象）

• USIM：Universal Subscriber Identity Module，通用用户识别模块，是一种智能卡，用于存储移动用户的身份信息和相关密钥。

• RAND：Random Challenge，随机挑战，是一种用于认证的随机数，由网络生成并发送给 USIM。

• AUTN：Authentication Token，认证令牌，是一种用于认证的数据，由网络生成并发送给 USIM，包含序列号、鉴别码和消息认证码等信息。

• 5G AV：5G Authentication Vector，5G 认证向量，是一种用于 5G 认证的数据集合，由网络生成并发送给 USIM，包含 RAND、AUTN、RES、CK 和 IK 等信息。

• RES：Response，响应，是一种用于认证的数据，由 USIM 根据 RAND 和 AUTN 计算并返回给 ME。

• CK：Cipher Key，加密密钥，是一种用于加密通信数据的密钥，由 USIM 根据 RAND 和 AUTN 计算并返回给 ME。

• IK：Integrity Key，完整性密钥，是一种用于保证通信数据完整性的密钥，由 USIM 根据 RAND 和 AUTN 计算并返回给 ME。

• ME：Mobile Equipment，移动设备，是一种用于接入移动网络的设备，如手机、平板电脑等。

• GPRS Kc：GPRS Cipher Key，GPRS 加密密钥，是一种用于 GPRS 网络加密通信数据的密钥，由 USIM 根据 CK 和 IK 计算并发送给 ME，但在 5G 网络中不使用。

• RES*：Response Star，响应星，是一种用于 5G 认证的数据，由 ME 根据 RES 计算并发送给网络，用于与网络的 RES 进行比较。

• KAUSF：Key for AUSF，AUSF 的密钥，是一种用于 5G 认证的密钥，由 ME 根据 CK 和 IK 计算并存储，用于与 AUSF 通信。

• KSEAF：Key for SEAF，SEAF 的密钥，是一种用于 5G 认证的密钥，由 ME 根据 KAUSF 计算并存储，用于与 SEAF 通信。

• AMF：Authentication Management Field，认证管理字段，是一种用于认证的数据，由网络生成并发送给 USIM，包含在 AUTN 中，用于指示认证的类型和参数。

• AUSF：Authentication Server Function，认证服务器功能，是一种用于 5G 认证的网络实体，负责生成和验证 5G AV，与 ME 和 SEAF 通信。

• SEAF：Security Anchor Function，安全锚功能，是一种用于 5G 认证的网络实体，负责转发和验证 RES*，与 ME 和 AUSF 通信（一般是通信网元AMF。

（8）UE应在NAS消息鉴权响应中向SEAF返回RES*。

• UE是用户设备的缩写，是5G网络中的终端设备，如智能手机、平板电脑等。

• SEAF是安全锚点功能的缩写，是AMF中的一个子功能，负责与UE进行NAS层的安全协商和保护。

• NAS是非接入层的缩写，是5G网络中用于传输控制信令的层次，如注册、鉴权、会话管理等。

• 鉴权响应是UE对SEAF发起的鉴权请求的回复，包含UE计算出的鉴权结果。

（9）SEAF随后应根据（33.501）Annex A.5计算HRES*，并且SEAF应比较HRES_和HXRES*_。如果它们一致，SEAF应从服务网络的角度视身份验证为成功。如果不一致，SEAF应按照描述进行处理。如果无法联系到UE，并且SEAF从未收到RES*，SEAF应将身份验证视为失败，并向AUSF指示失败。

处理过程：

• SEAF必须根据附件（33.501）A.5从RES *计算HRES *，并且SEAF必须比较HRES *和HXRES *。如果它们不一致，则SEAF将认为认证不成功。

• SEAF 应继续进行上图的步骤 10，并在上图中的步骤12中收到来自 AUSF 的 Nausf_UEAuthentication_Authenticate 响应消息后，按照以下步骤进行：

  如果AUSF在Nausf_UEAuthentication_Authenticate Response消息中向SEAF指示在AUSF中RES*的验证不成功，或如果在SEAF中RES*的验证不成功，

- 如果 UE 在初始 NAS 消息中使用了 SUCI，则 SEAF 应通过向 UE 发送 Authentication Reject 来拒绝认证。

- 如果 UE 在初始 NAS 消息中使用了 5G-GUTI 来检索 SUCI，则 SEAF/AMF 应启动与 UE 的 Identification 流程，并可以启动额外的认证尝试。

（10）SEAF 应在 Nausf_UEAuthentication_Authenticate 请求消息中将从 UE 收到的 RES* 发送给 AUSF。

（11）当 AUSF 收到包含 RES 的 Nausf_UEAuthentication_Authenticate Request 消息作为认证确认时，它可能会验证 AV 是否已过期。如果 AV 已过期，AUSF 可能会认为从归属网络的角度来看认证是不成功的。认证成功后，AUSF 将存储 KAUSF。AUSF 应将收到的 RES *与存储的XRES *进行比较进行比较。如果 RES* 和 XRES* 相等，AUSF 应认为从归属网络的角度来看认证是成功的。AUSF 应将认证结果通知 UDM。

（12）AUSF应在Nausf_UEAuthentication_Authenticate Response中向SEAF表明从归属网络的角度来看认证是否成功。如果验证成功，则应在Nausf_UEAuthentication_Authenticate Response中将KSEAF发送到SEAF。如果AUSF在认证请求中从SEAF收到SUCI，并且如果认证成功，则AUSF还应在Nausf_UEAuthentication_Authenticate Response消息中包括SUPI。

• Nausf_UEAuthentication_Authenticate是AUSF提供的一种网络服务操作，它允许SEAF向AUSF发送认证请求，并从AUSF接收认证响应。

• KSEAF是SEAF主密钥，它是由AUSF根据UE的SUPI和服务网络名称计算出来的，用于派生其他密钥。

• SUCI是加密的SUPI，它是UE的永久标识符，用于保护UE的隐私。

• SUPI是订阅者永久标识符，它是UE的唯一标识符，由MCC（移动国家码）、MNC（移动网络码）和MSIN（移动用户识别号）组成。

如果认证成功，在 Nausf_UEAuthentication_Authenticate 响应消息中收到的密钥 KSEAF 然后，SEAF 应根据（33.501）附录 A.7 从 KSEAF、ABBA 参数和 SUPI 派生出 KAMF。SEAF 应向 AMF 提供 ngKSI 和 KAMF。

如果此认证使用了 SUCI，则 SEAF 应仅在收到包含 SUPI 的 Nausf_UEAuthentication_Authenticate 响应消息后才向 AMF 提供 ngKSI 和 KAMF；在服务网络知道 SUPI 之前，不会向 UE 提供任何通信服务。

AUSF 在认证后采取的进一步步骤在本文件的第 1.6小节中描述（1.6待续）。

1.3、KAUSF****推导过程

在以下两种情况下，从 CK（密钥协商密钥）、IK（完整性密钥）和服务网络名称推导 KAUSF（匿名用户安全功能密钥）时，应使用以下参数构成 KDF（密钥派生函数）的输入S：

生成认证向量时：

• UDM/ARPF（统一数据管理/认证凭证检索功能）在生成认证向量时需要推导 KAUSF。

2. UE 在 5G AKA过程中计算 KAUSF：

• 用户设备（UE）在进行 5G AKA 认证过程中也需要计算 KAUSF。

具体参数如下：

• CK（密钥协商密钥）

• IK（完整性密钥）

• 服务网络名称（serving network name）

这些参数将被组合成特定格式，作为 KDF 的输入S，用于推导 KAUSF。

KDF 是一种密码学算法，用于从一个或多个密钥派生出新的密钥。在5G认证过程中，KDF用于从CK和IK派生出 KAUSF，以确保认证的安全性和保密性。

1.5、XRES*推导过程

在从UE的RES、RAND和服务网络名称中派生RES*，以及从ARPF的XRES、RAND和服务网络名称中派生XRES*时，应使用以下参数形成输入S以供KDF使用：

1. 在 UE 中推导 RES*

• 用户设备（UE）在 5G AKA 认证过程中需要计算 RES*。

3. 在 ARPF 中推导 XRES*

• ARPF（认证凭证检索功能）在生成认证向量时需要推导 XRES*。

具体参数如下：

• RES 或 XRES

• RAND

• 服务网络名称


1.6、Linking authentication confirmation to Nudm_UECM_Registration procedure from AMF待续
