RK系列以太网卡驱动学习笔记
RK系列芯片已经内置了以太网控制器，所以只需要搭配一颗以太网 PHY 芯片就可以实现以太网功能！
所以不管是PHY 厂家有多少，基本的功能是都是使用 RK 的驱动配置基本就可以实现，就是调用RK 的通用的驱动接口。
10/100M以太网 PHY 与 MAC 之间的接口主要有 MII 和 RMII。而10/100/1000M 以太网 PHY 与MAC 之间的接口主要有 RGMII。
在用的比较多的 RK3288 RK3399 的芯片上面都是支持 RMII 和 RGMII 接口的，也就是都可以支持 100 M 网卡，或者 1000M网卡
一、RK系列以外网卡驱动调试

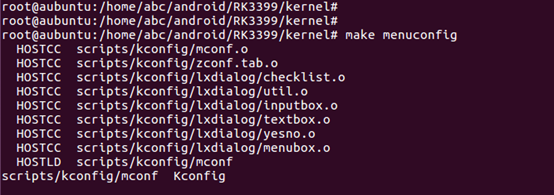

1、查看以太网设备是否打开；
Device Drivers ->
[*] Network device support ->
-*- PHY Device support and infrastructure->
<*> Driver for Rockchip Ethernet PHYs
2、修改 dts 文件，看你是支持什么接口的，也就是你只有 100 M 网卡，还是 1000M 网卡即可。
修改 Y:\RK3399\kernel\arch\arm64\boot\dts\rockchip\ rgf-rk3399.dts
3、千兆网（1000M PHY）配置
|
clkin_gmac: external-gmac-clock { compatible = "fixed-clock"; clock-frequency = <125000000>; /* PHY供给GMAC的时钟大小 */ clock-output-names = "clkin_gmac"; #clock-cells = <0>; }; |
|
&gmac { phy-supply = <&vcc_phy>; /* PHY供电 */ phy-mode = "rgmii"; /* PHY接口 */ clock_in_out = "input"; /*时钟方向 */ snps,reset-gpio = <&gpio3 15 GPIO_ACTIVE_LOW>; /* 复位IO及有效电平 */ snps,reset-active-low; snps,reset-delays-us = <0 10000 50000>; assigned-clocks = <&cru SCLK_RMII_SRC>; assigned-clock-parents = <&clkin_gmac>; pinctrl-names = "default"; pinctrl-0 = <&rgmii_pins>; tx_delay = <0x28>; /* TX线上的延时值 */ rx_delay = <0x11>; /* RX线上的延时值 */ status = "okay"; }; |
查看原理图里供电、复位脚是否正确
PMU
PHY_RST
然后就可以查看网卡是否存在
rk3399:/ # ifconfig
4、百兆网（100M PHY）配置
|
clkin_gmac: external-gmac-clock { compatible = "fixed-clock"; clock-frequency = <50000000>; //时钟 100M 使用 rmii 接口固定是 50M clock-output-names = "clkin_gmac"; #clock-cells = <0>; };
&gmac { phy-supply = <&vcc_phy>; phy-mode = "rmii"; // 说明接口是什么 PHY clock_in_out = "output"; // 是 output 的时候，就由 RK芯片 提供 50M ，1000M 的是 input snps,reset-gpio = <&gpio3 15 GPIO_ACTIVE_LOW>; // 硬件接口看 原理图 snps,reset-active-low; snps,reset-delays-us = <0 10000 50000>; assigned-clocks = <&cru SCLK_RMII_SRC>; assigned-clock-parents = <&clkin_gmac>; |
|
pinctrl-names = "default"; pinctrl-0 = <&rgmii_pins>;
|
