Inventor动画——让水在管道中流动

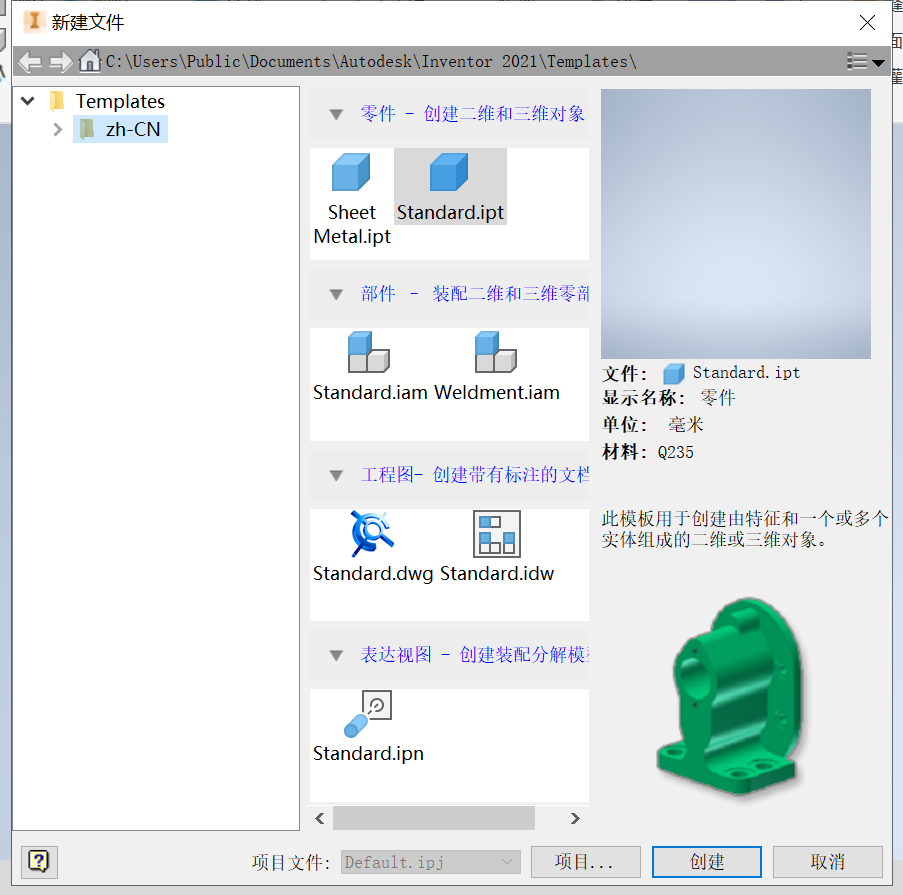

1、建立零件模型，选Standard.ipt：

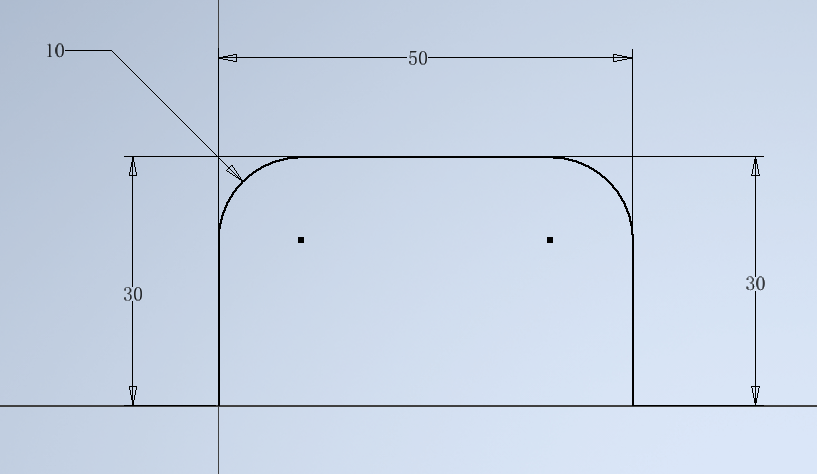

2、在XY平面建立草图，画水管路径如倒U形，如下图。注意，左端点与原点重合。可以将此草图改名为“水管路径草图”。

　　

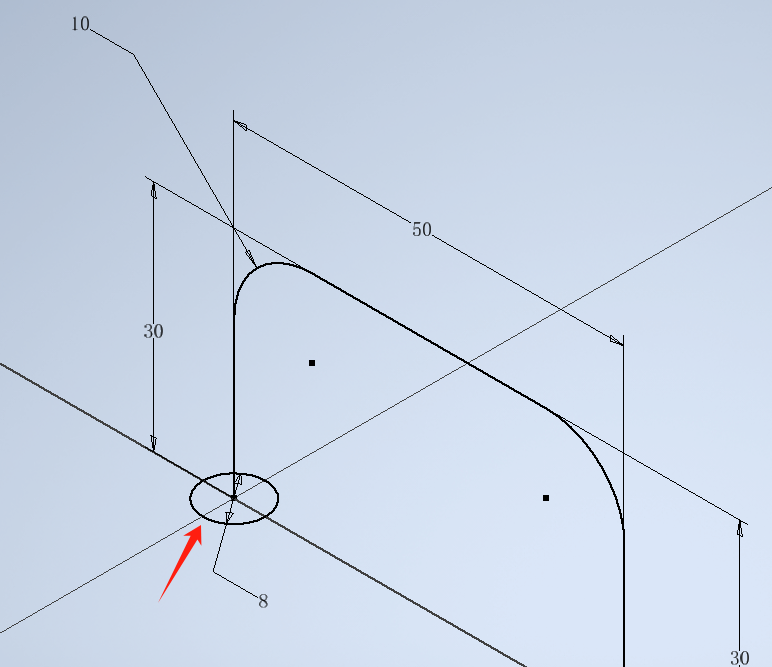

3、在XZ平面建立草图，投影水管路径的那个端点，然后以此端点为圆心画一个圆，如下图。可把此草图改名为“水流截面初始草图”，把XZ平面改名为“水流截面初始草图平面”。

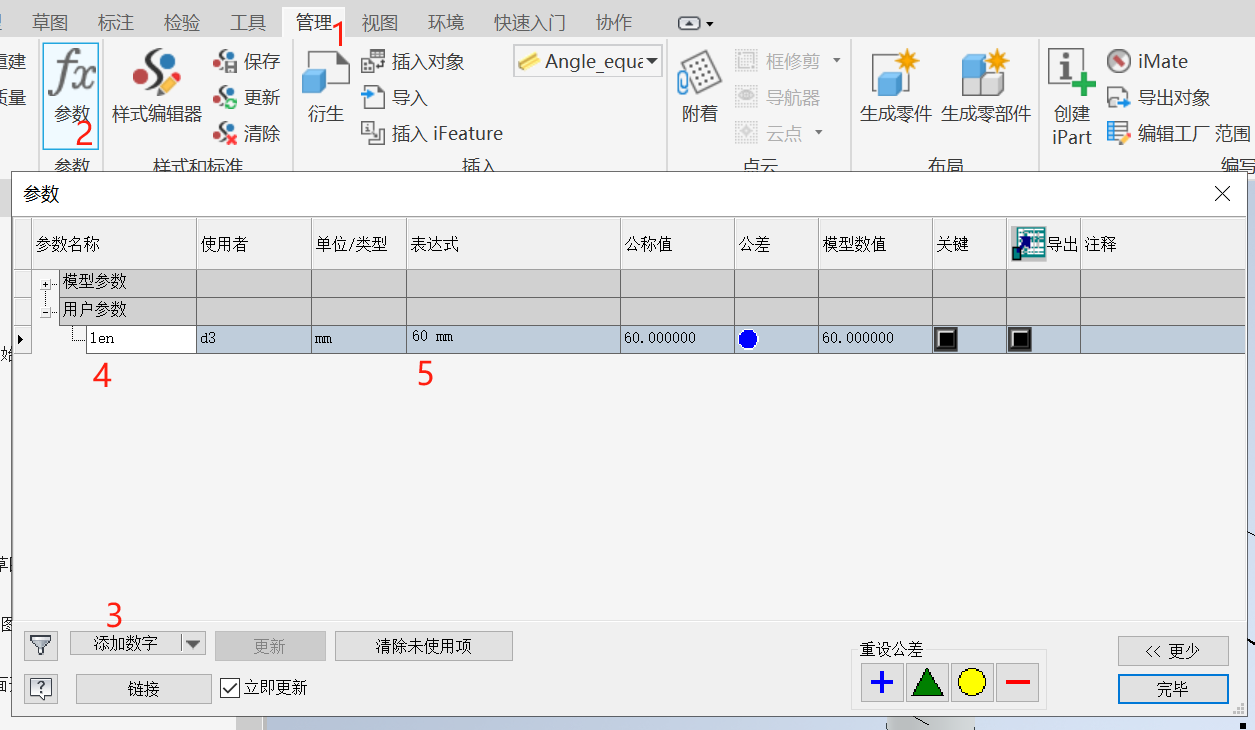

 4、依次单击并修改数值：“管理”-“参数”-“添加数字”-“len”-60mm。

5、单击矩形阵列图标，然后按下图依次单击，目地是把“水流截面开始草图平面”沿那个水管路径阵列，阵列出的新平面可改名为“水流截面终了草图平面”。

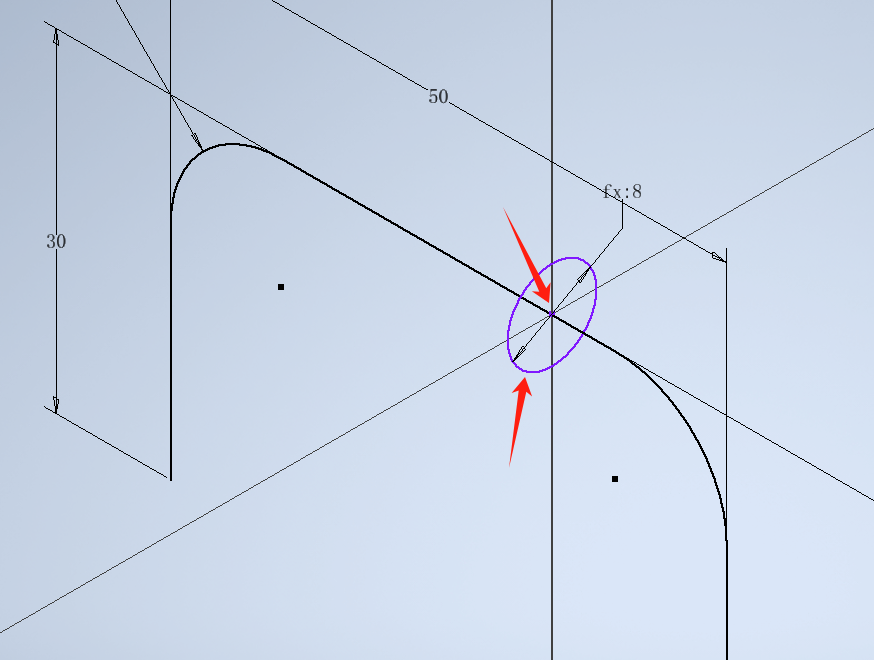

 6、在“水流截面终了草图平面”上建立草图，画一个圆如下。本草图可改名为“水流截面终了草图”。注意，画圆时有技巧，圆心要在那个十字坐标的中点上，但是那个中点上是没有捕捉绿点标志的，需要手动看准，单击。如果这一步没做好，这个圆的圆心就不在水管路径线的，将来水流也不会顺着路径线来走，那就乱了。圆的直径要和开始截面上的那个圆一样大。

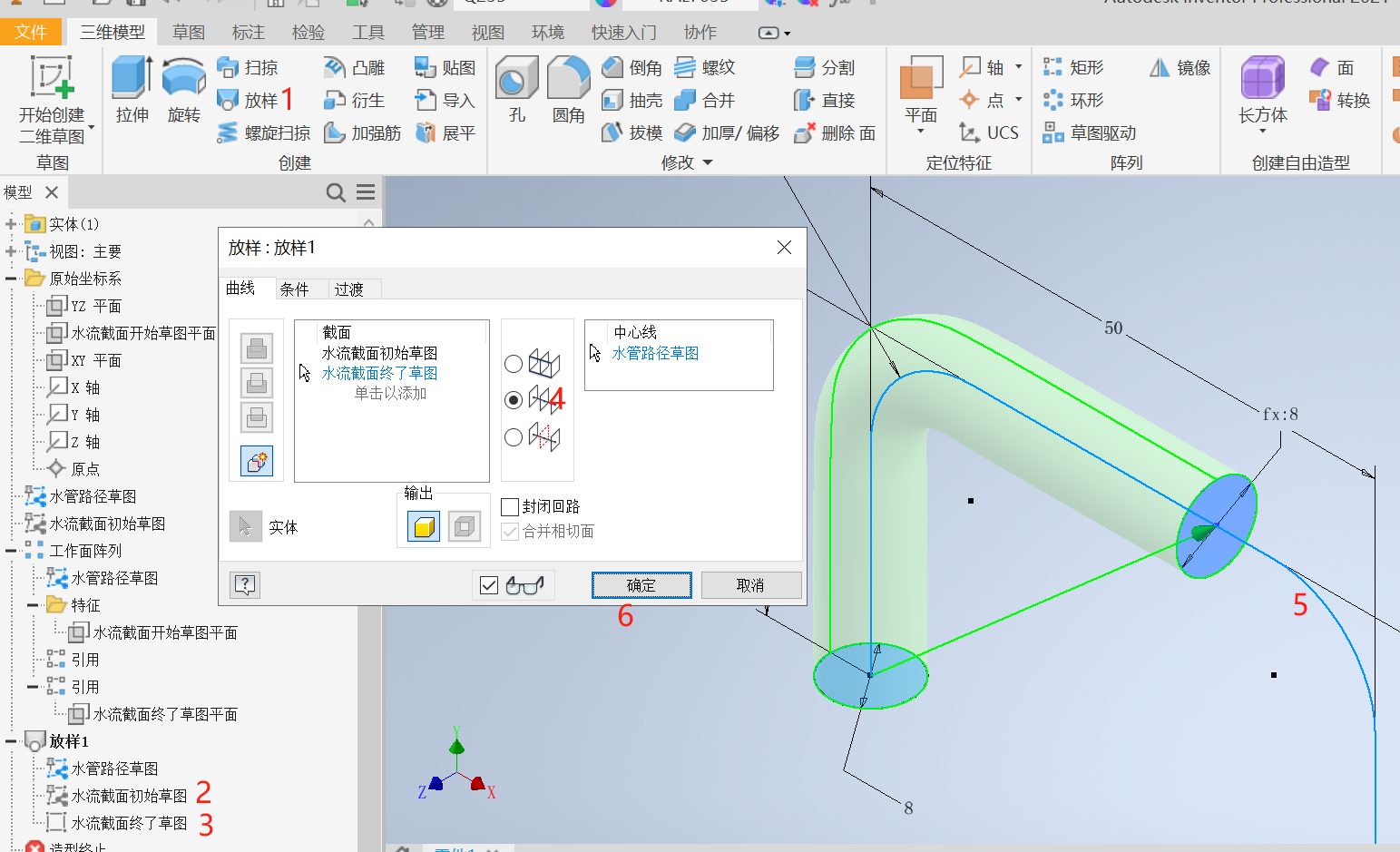

 7、按下图依次单击，完成时效果如下。

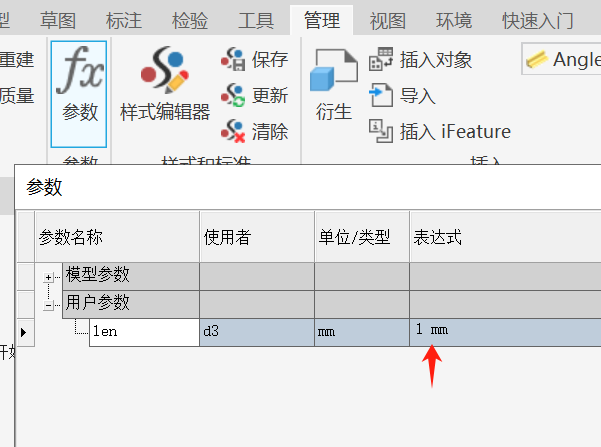

 8、回到参数界面，把len的数值改为1mm。

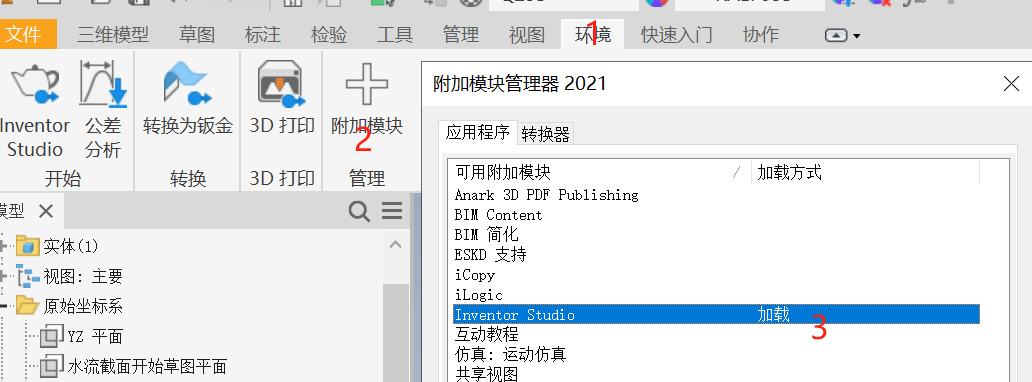

 9、加载Inventor Studio渲染模块。

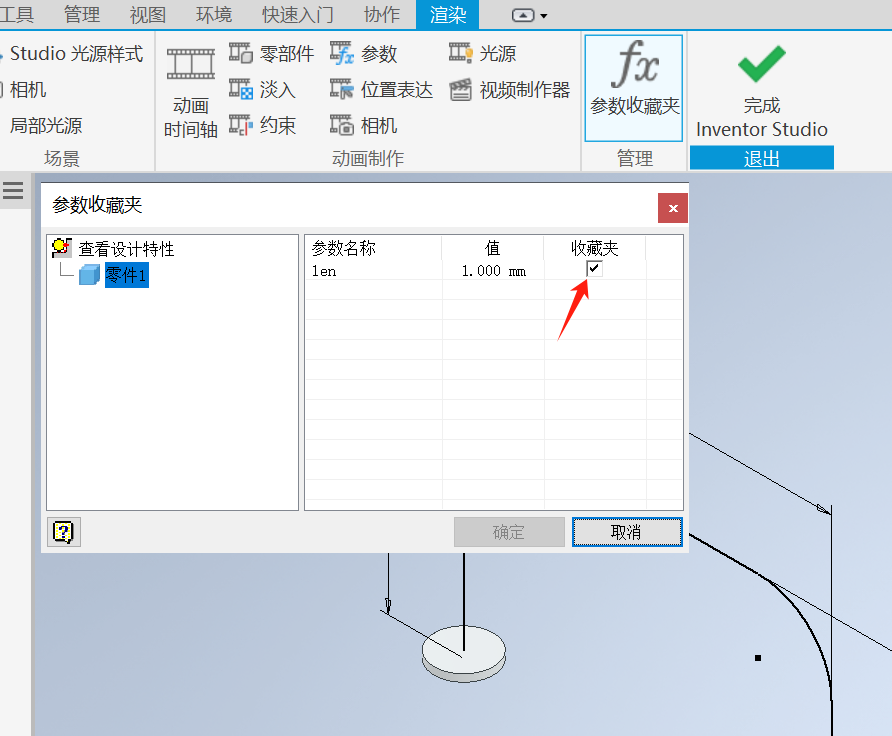

 10、单击Inventor Studio茶壶按钮进入渲染模块后，再单击“参数收藏夹”，把len后面的那个打勾，再点确定！

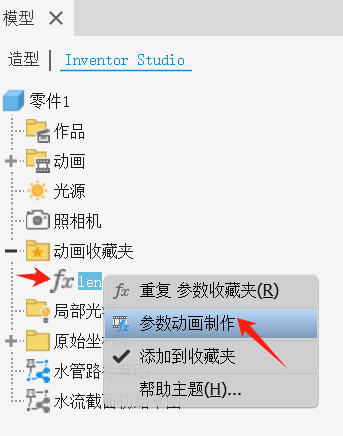

11、在左边的模型树中，点开“动画收藏夹”，在参数len上点右键，点“参数动画制作”。

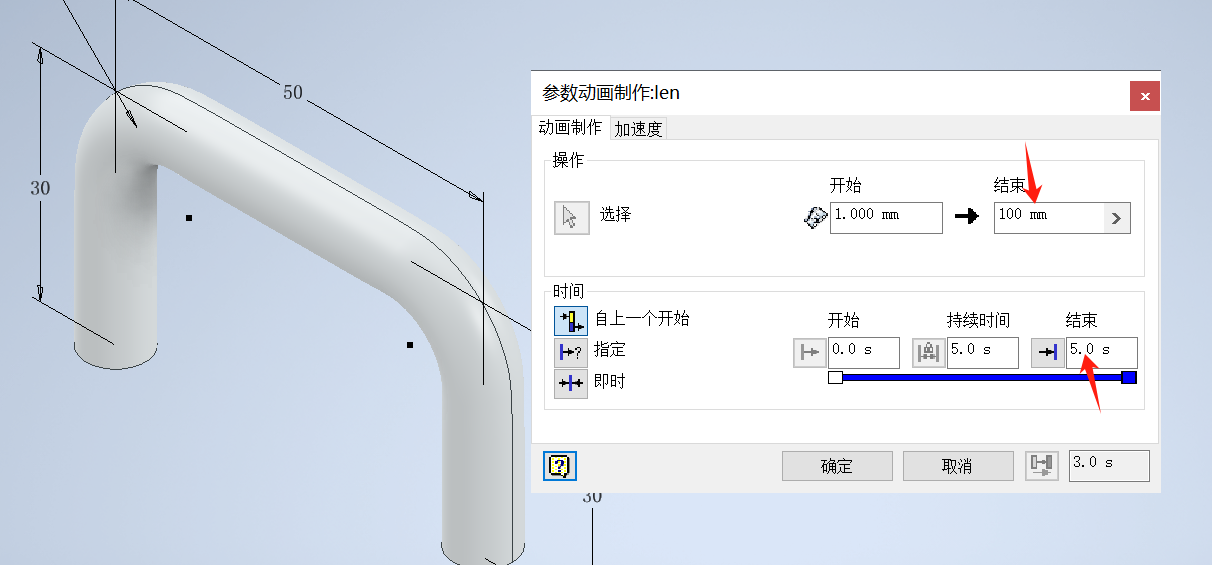

12、在弹出的动画制作界面上，把“结束”数值改为100mm，再把“结束”时间改为5.0s，点确定。

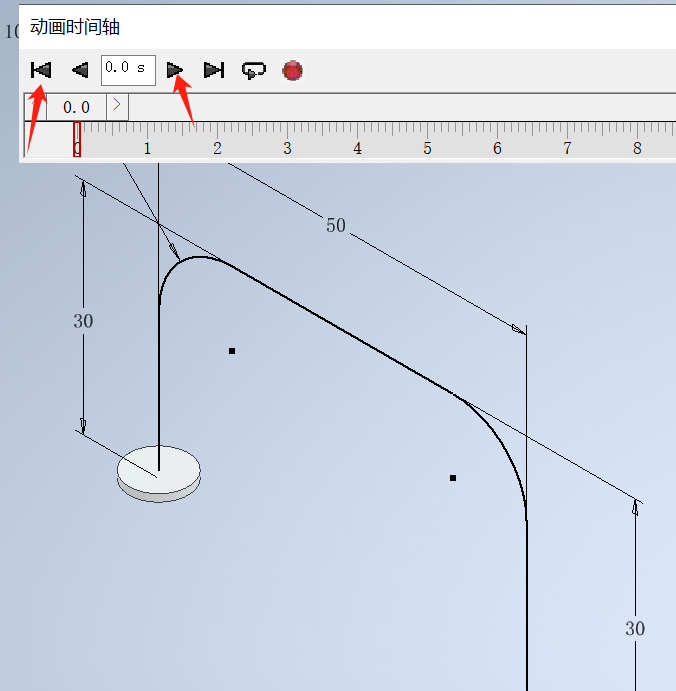

13、在动画时间轴界面上，点最左边箭头复位，再点播放箭头，即可观看动画。

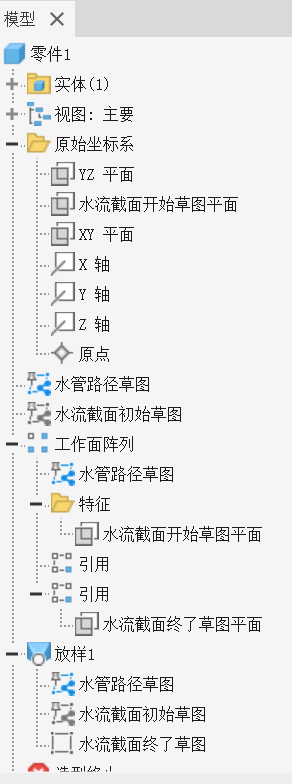

 14、建模时模型树如下图：

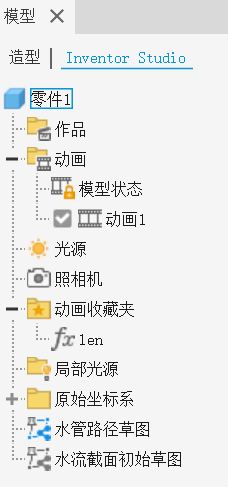

15、渲染的模型树如下图：







16、如果要画水管，可在“水流界面初始草图”里继续画水管的界面，然后在此草图上点“共享草图”，再用“扫掠”命令结合此草图和路径做出一个水管即可。

17、总结：先建立水流路径草图（二维草图、三维草图都可以），然后在此路径开始端点处建立“开始平面”（用现成的xyz面也可以，点工作面命令再点路径再点路径端点自动生成一个也可以），在此平面上画一个“初始草图”，再把“开始平面”沿水流路径阵列出一个“终了平面”，阵列距离用参数len（事先写好），在此“终了平面”上画一个“终了草图”，然后点“放样”，依次点“初始草图”、“终了草图”、“水流路径”，出来一个水流模型。最后进入渲染模块，把参数len选上，制作参数动画即可。

18、有疑问请留言。
