Workbench实现多区域网格局部细化-尤其针对弧形区域

研究表明在有限单元法中，网格质量决定模拟计算的精度，但网格越小，计算成本越高，效率极低，因此合理设置网格大小和合理网格布局极其重要。

a加密网格

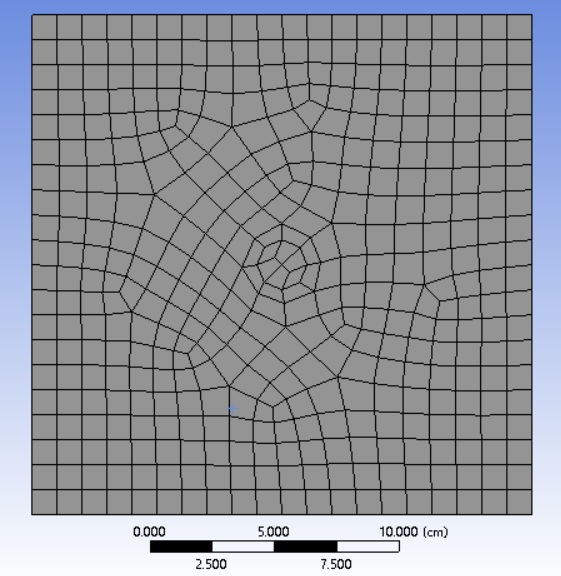

b粗网格

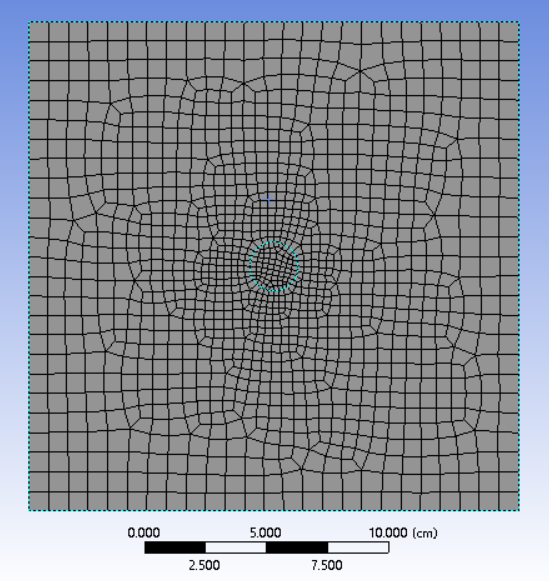

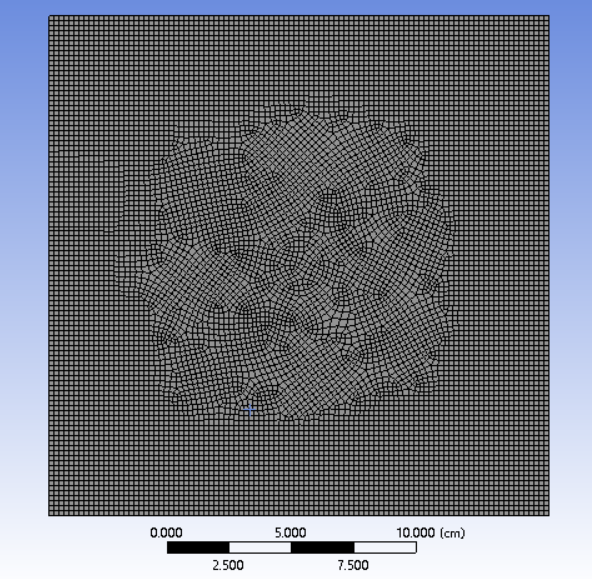

c局部加密网格

对于爆破模拟来说，以往要满足网格质量的同时要保证计算效率很难做到，网格由于方法的局限性，只能统一网格单元的大小，导致网格全局都很小，导出的文件过大。

因此，提出调整方法：多区域+局部线段分割+面尺寸

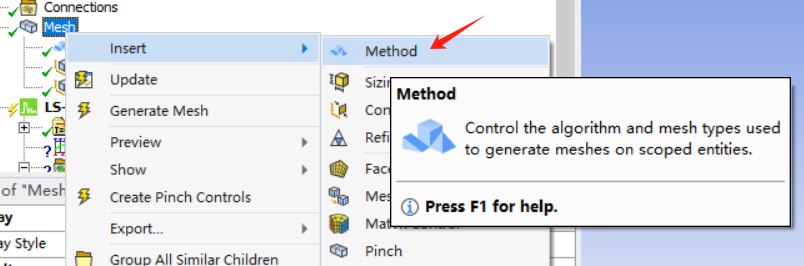

①多区域如图设置

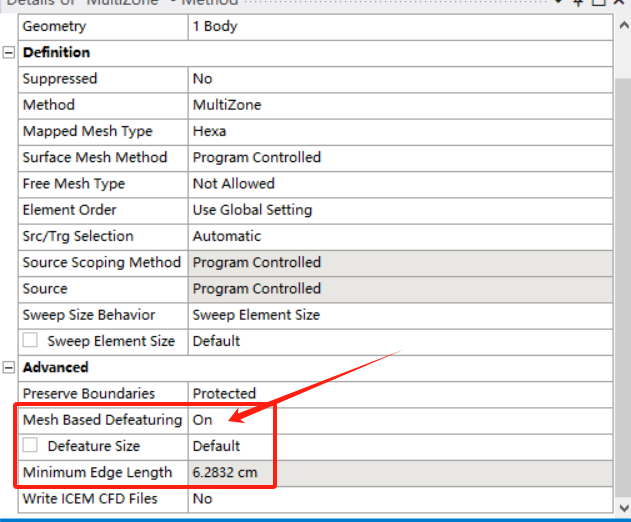

注意如下图，还需要把这里设置打开：

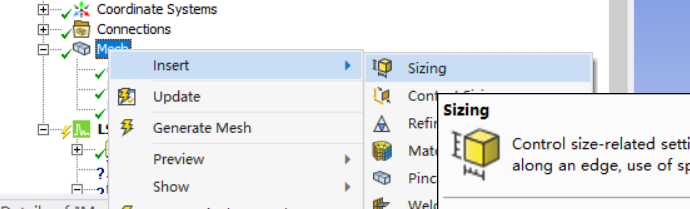

接下来，选择尺寸设置如图：

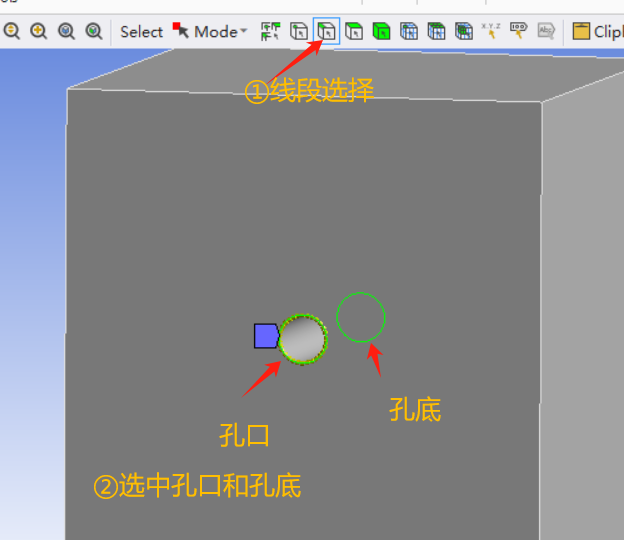

然后，如下图添加线段：

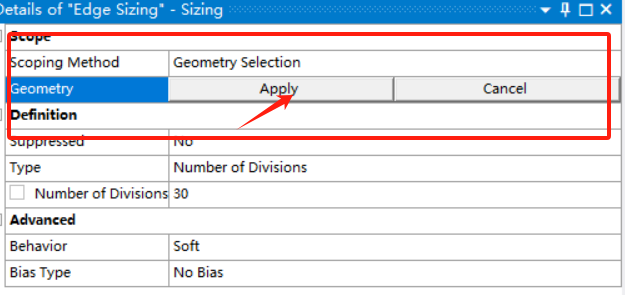

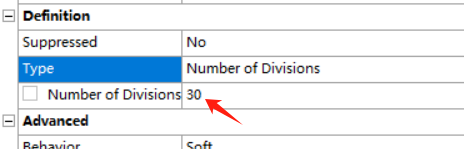

修改如下设置：

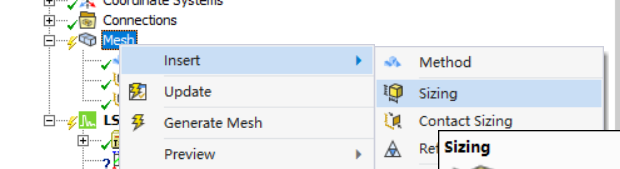

最后设置面尺寸：

同理：

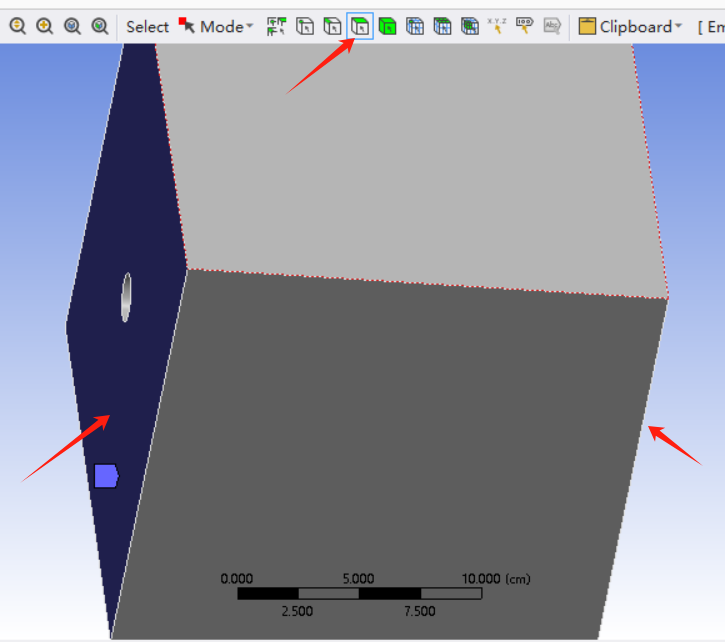

如下图选中面：

设置合适的大小，最终生成网格即可，可以不断调整面尺寸和线段切割的数量，以满足自己的计算需求。
