【汇编实验】实验2 多个逻辑段的汇编源程序编写与调试

1. 实验任务1

任务1-1

task1_1.asm源码 t

assume ds:data, cs:code, ss:stack
data segment
db 16 dup(0) ; 预留16个字节单元，初始值均为0
data ends
stack segment
db 16 dup(0) ;预留16个字节单元，初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 16 ; 设置栈顶
mov ah, 4ch
int 21h
code ends
end start

ask1_1调试到line17结束、line19之前截图







问题回答 ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = ____， 寄存器(SS) = ____， 寄存器(CS) = ____

DS=076A； SS=076B； CS=076C；



② 假设程序加载后，code段的段地址是X，则，data段的段地址是____， stack的段地址是 ____。

data段=X-2；  stack段=X-1；





任务1-2

任务task1_2.asm源码

assume ds:data, cs:code, ss:stack
data segment
db 4 dup(0) ; 预留4个字节单元，初始值均为0
data ends
stack segment
db 8 dup(0) ; 预留8个字节单元，初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 8 ; 设置栈顶
mov ah, 4ch
int 21h
code ends
end start

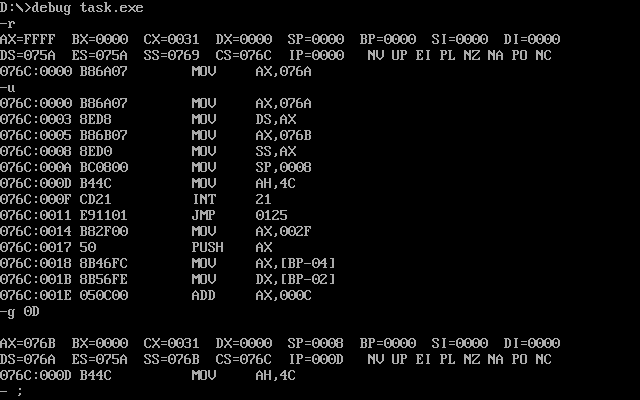

task1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图



问题回答 ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = ____， 寄存器(SS) = ____， 寄存器(CS) = ____

DS=076A；  SS=076B；  CS=076C；



② 假设程序加载后，code段的段地址是X，则，data段的段地址是____， stack的段地址是 ____。

data段=X-2；  stack段=X-1；



任务1-3

任务task1_3.asm源码

assume ds:data, cs:code, ss:stack
data segment
db 20 dup(0) ; 预留20个字节单元，初始值均为0
data ends
stack segment
db 20 dup(0) ; 预留20个字节单元，初始值均为0
stack ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 20 ; 设置初始栈顶
mov ah, 4ch
int 21h
code ends
end start



task1_3调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图



问题回答 ① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = ____， 寄存器(SS) = ____， 寄存器(CS) = ____

DS=076A；  SS=076C；  CS=076E；

② 假设程序加载后，code段的段地址是X，则，data段的段地址是____， stack的段地址是 ____。

data段=X-4；  stack段=X-2；



任务1-4

任务task1_4.asm源码

assume ds:data, cs:code, ss:stack
code segment
start:
mov ax, data
mov ds, ax
mov ax, stack
mov ss, ax
mov sp, 20
mov ah, 4ch
int 21h
code ends
data segment
db 20 dup(0)
data ends
stack segment
db 20 dup(0)
stack ends
end start



task1_4调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图



问题回答 ① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = ____， 寄存器(SS) = ____， 寄存器(CS) = ____

DS=076C；  SS=076E；  CS=076A；



② 假设程序加载后，code段的段地址是X____，则，data段的段地址是____， stack的段地址 是____。

data段=X+2；  stack段=X+4；



任务1-5

基于上述四个实验任务的实践、观察，总结并回答： ① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 ____。

不足16B要补齐，即m{m=([N/16]+1)}；



② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

最后一个即1_4是可以的，因为前三个都先预留了数据段，栈段的内存空间，如果改成end则没有指出程序入口，程序无法正常执行。而1_4是把数据段和栈段放在后面的，即使不明确指出程序入口也可以正确执行。

2. 实验任务2

编写一个汇编源程序，实现向内存单元b800:0f00 ~ b800:0f9f连续160字节，依次重复填充十六进制数据03 04。

汇编源代码

assume cs:code
code segment
start:
  mov ax, 0b800h
  mov ds, ax
  mov bx, 0f00h
  mov ax, 0403h
  mov cx, 80
s:
  mov [bx], ax
  add bx, 2
  loop s

  mov ah, 4ch
  int 21h
code ends
end start

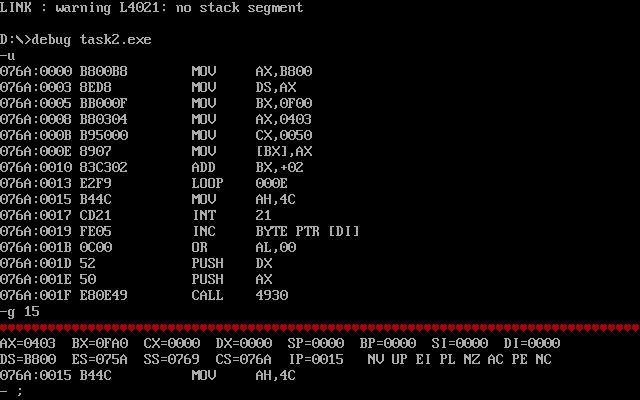

运行结果截图





 可以看到输出的是红心，和实验一的一样；值得注意的是在填充0304的时候，要注意高高低低的写法，也就是 mov ax 0403h

3. 实验任务3

补充完整后的汇编源代码

assume cs:code
data1 segment
db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends
data2 segment
db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers
data2 ends
data3 segment
db 16 dup(0)
data3 ends
code segment
start:
mov ax, data1
mov ds, ax
mov bx, 0
mov cx, 10
s:
mov ax, [bx]
add ax, [bx+16]
mov [bx+32], ax
inc bx
loop s

mov ah, 4ch
int 21h
code ends
end start

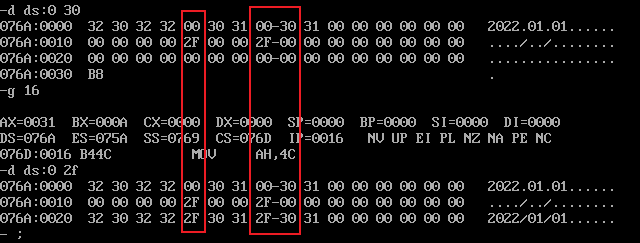

在debug中加载、反汇编、调试截图 要求给出，在数据项依次相加之前，查看逻辑段data1, data2, data3对应的内存空间数据原始值的 debug命令和截图 以及，依次相加之后，查看逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令和 截图



4. 实验任务4

补充完整后的汇编源代码

assume cs:code
data1 segment
dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends
data2 segment
dw 8 dup(0)
data2 ends
code segment
start:
mov ax, data1
mov ds, ax
mov ax, data2
mov ss, ax
mov sp, 16
mov bx, 0
mov cx, 8
s:
push [bx]
add bx, 2
loop s


mov ah, 4ch
int 21h
code ends
end start

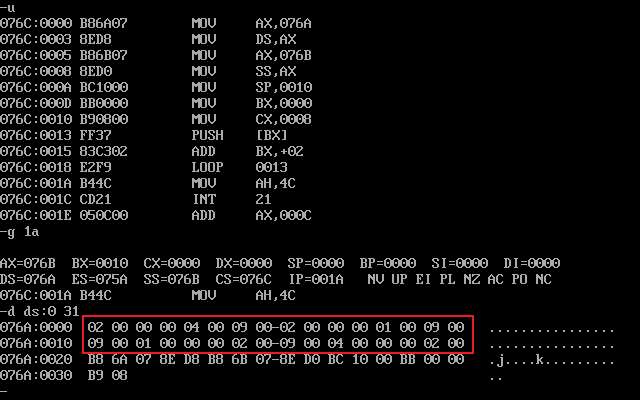

在debug中加载、反汇编、调试截图 要求给出，在程序退出前，使用d命令查看数据段data2对应的内存空间的截图。



从截图可以看出成功实现了数据反转



5. 实验任务5

task5.asm源码

assume cs:code, ds:data
data segment
db 'Nuist'
db 2, 3, 4, 5, 6
data ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, 0b800H
mov es, ax
mov cx, 5
mov si, 0
mov di, 0f00h
s: mov al, [si]
and al, 0dfh
mov es:[di], al
mov al, [5+si]
mov es:[di+1], al
inc si
add di, 2
loop s
mov ah, 4ch
int 21h
code ends
end start



运行结果截图

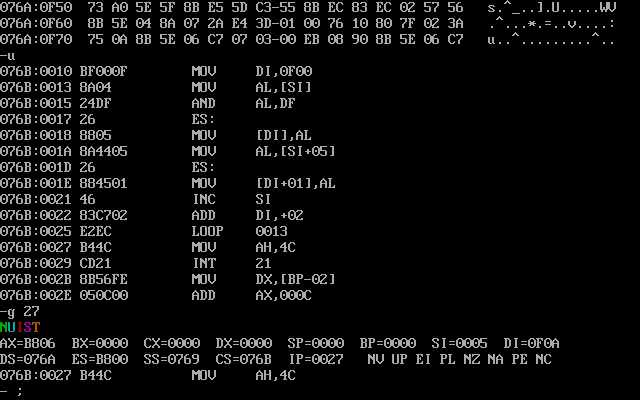

使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27 执行之前）的截图

源代码中line19的作用是？

odfh即1101 1111，相与可以-32，即把小写字母转换成大写

源代码中data段line4的字节数据的用途是？

 为颜色代码，将字母放在显存的[di]，颜色代码放在[di+1]，就可以以该颜色显示字母

6. 实验任务6

task6.asm源代码

assume cs:code, ds:data
data segment
db 'Pink Floyd      ' ; 16字节
db 'JOAN Baez       ' ; 16字节
db 'NEIL Young      ' ; 16字节
db 'Joan Lennon     ' ; 16字节
data ends
code segment
start:
mov ax, data
mov ds, ax
mov bx, 0
mov cx, 4
s:
mov ax, [bx]
or ax, 20h
mov [bx], ax
add bx, 16
loop s

mov ah, 4ch
int 21h
code ends
end start

在debug中加载、反汇编、调试

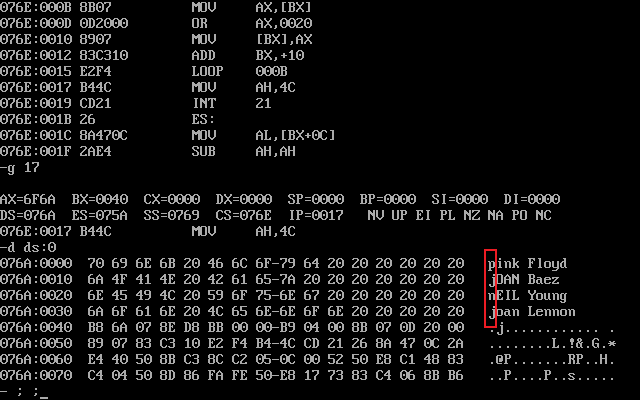

要求给出，在程序退出前，使用d命令查看数据段data对应的内存空间的截图。





7. 实验任务7

task7.asm源码

assume cs:code, ds:data, es:table
data segment
db '1975', '1976', '1977', '1978', '1979' ;20
dw 16, 22, 382, 1356, 2390  ;10
dw 3, 7, 9, 13, 28  ;10
data ends
table segment
db 5 dup( 16 dup(' ') ) ;
table ends
code segment
start:
mov ax, data
mov ds, ax
mov ax, table
mov es, ax

;年份
mov bx, 0
mov si, 0
mov di, 0
mov cx, 5
year:
  mov dx, cx
  mov cx, 4
  year1:
    mov al, [di]
    mov es:[bx][si], al
    inc di
    inc si
    loop year1
  mov cx,dx
  mov si, 0
  add bx, 16
loop year

;收入
mov bx, 0
mov si, 5
mov cx, 5
income:
  mov dx, cx
  mov cx, 2
  income1:
    mov al, [di]
    mov es:[bx][si], al
    inc di
    inc si
    loop income1
  mov cx, 2
  income2:
    mov al, 00
    mov es:[bx][si], al
    inc si
    loop income2
  mov cx,dx
  mov si, 5
  add bx, 16
loop income

;雇员
mov bx, 0
mov si, 10
mov cx, 5
staff:
  mov dx, cx
  mov cx, 2
  staff1:
    mov al, [di]
    mov es:[bx][si], al
    inc di
    inc si
    loop staff1
  mov cx,dx
  mov si, 10
  add bx, 16
loop staff

;人均
mov bx, 0
mov si, 5
mov cx, 5
average:
  mov ax, word ptr es:[bx][si]
  add si, 2
  mov dx, word ptr es:[bx][si]
  add si, 3
  div word ptr es:[bx][si]
  add si, 3
  mov byte ptr es:[bx][si], al
  mov byte ptr es:[bx][si+1], 0
  mov si, 5
  add bx, 16
loop average

mov ah, 4ch
int 21h
code ends
end start



查看table段原始数据信息截图





 可以看出来是预留好的空格，并没有其他数据

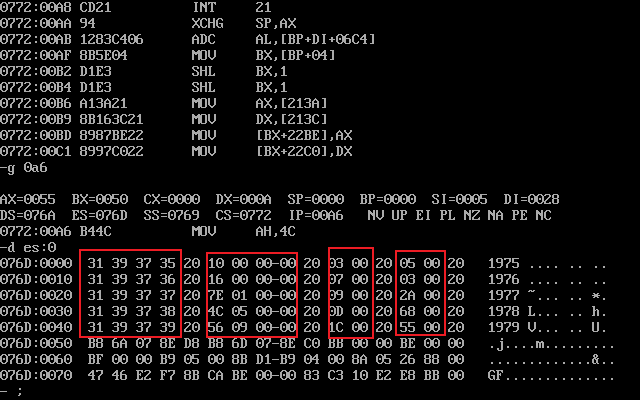

在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是 否按要求结构化地写入到指定内存



 此部分要注意被除数是32位的，低16放在ax，高的放在dx
