https 下 多级nginx 反向代理设置

一.问题以原因分析

1.在多级nginx 代理下进行https 配置。通常的架构是内部的nginx 之间采用的是http进行通讯,通常的架构配置如下：

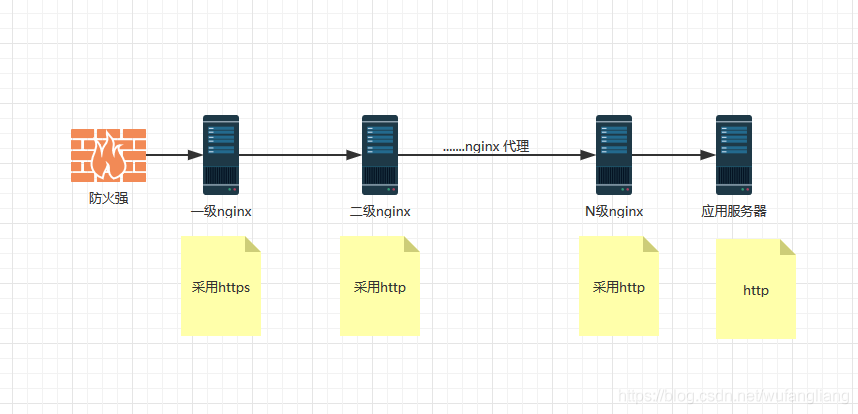

一级代理配置https，二级以及以上的nginx 则是配置http。架构图如下：



2.配置https 最重要的两个参数为：
proxy_redirect http:// $scheme://;
proxy_set_header X-Forwarded-Proto $scheme;

第一个参数的作用是将请求重定向为指定的协议(http,https)
其中$scheme 是请求的nginx 的协议，即server 配置的是什么协议，则$scheme就是什么协议。
由于一级nginx 设置的是https 协议，所有$scheme 为https。这一级设置的协议就是我们浏览器中访问网站所采用的协议。

第二个参数的作用则是将请求结果中内容中的地址(css,js，图片等静态资源地址)重定向为访问的协议的地址。
例如：访问的域名为https://www.test.com  则返回结果将静态文件地址替换成https://www.test.com.
默认是http协议，如果不进行设置，会发现代理的网站的所有静态文件，图片，css,js等url 都是采用默认的http协议，导致https代理失败。

如果将以上的两个配置
proxy_redirect http:// $scheme://;
proxy_set_header X-Forwarded-Proto $scheme;
设置在二级以及以上的反向代理中，将会导致整个网页的显示不正常。主要是由于二级以及以上的反向代理采用的是http协议，所以$scheme 始终都是http。错误的配置所导致的后果如下：



总而言之，在进行多级代理的时候。 一级代理中proxy_redirect 是决定原请求所采用的协议。 最下层的代理(nginx)将是决定网页中内容url 最终采用协议。

二.解决方案
针对这种情况将有3中方案来解决nginx https 的多级代理显示不正常的问题。
1.直接强制将最下级连接真正服务器的nginx 中的X-Forwarded-Proto 替换成https 如下配置
proxy_set_header X-Forwarded-Proto https;
通过这个方式，简单粗暴，但是通用性比较差，万一哪一天，我的一级代理使用的是http协议，则需要配套的修改最底层的配置来实现。

2.通过 X-Forwarded-Proto 来实现。
在nginx 中设置X-Forwarded-Proto  采用的协议，这个参数的值将会传递到下级的nginx 中。
通过$http_x_forwarded_proto 参数来进行获取。
则此时可以重新设置一个参数 $newscheme(这个自由定义只要不是$scheme即可) 设置如下
set $newscheme http;
   if ($http_x_forwarded_proto = 'https'){
      set $newscheme https;
   }

之后在local 中配置则使用
proxy_set_header X-Forwarded-Proto $newscheme;

通过X-Forwarded-Proto 的传递性(在每一层的反向代理都需要这样配置)，将最一级代理的协议一层一层的传递到最底层的反向代理中。
这个方案是通用性最强的一种解决方案，在每一层都可以这样设置

3.直接通过$http_x_forwarded_proto 来设置
proxy_set_header X-Forwarded-Proto $http_x_forwarded_proto;

$http_x_forwarded_proto 这个变量值的初始化值是在第一层的方向代理通过proxy_set_header X-Forwarded-Proto $scheme; 设置出来的。
所以在第一层的代理，是不可以使用proxy_set_header X-Forwarded-Proto $http_x_forwarded_proto;进行协议的配置的。
这个适用二层或者以上的代理中。 通过以上配置就可以正常的使用网站。
