ADC测量正负区间电压

1.ADC可测试范围为0~3.3V

2.输入电压范围-7V~+7V

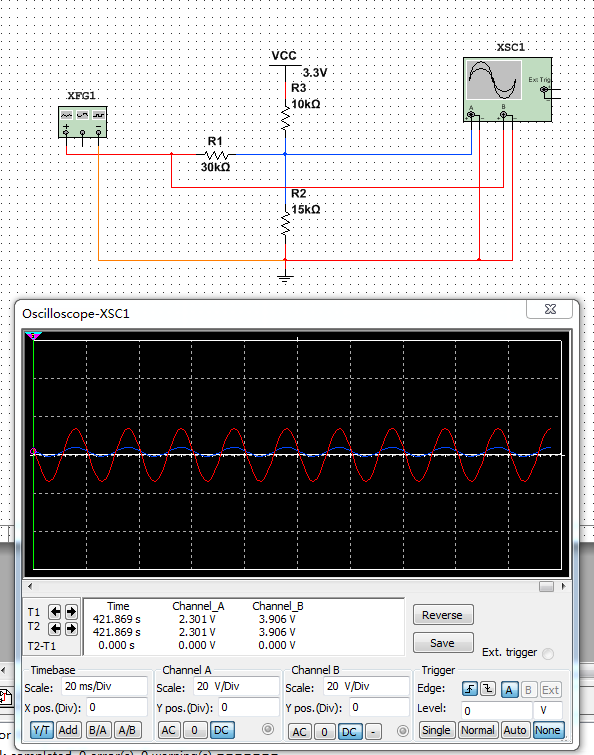

3.根据基尔霍夫定律(KCL):节点流入的电流等于流出的电流

4.(Vin-Vout)/R1 + (Vcc-Vout)/R3 = Vout/R2

5.Vout = (Vin + 9.9)/6

6.通过改变R1\R2\R3和Vcc的参数可修改比例参数。
