【MPC5744P】Hex文件解析

MPC5744P采用的标准IntelHex格式，一个地址为一个字节。

1、hex文件以ascii形式，按照行来记录数据
2、每一行从:开始，每至少2个字符表示一组16进制数据，格式为 :BBAAAATTHHHH....HHHCC
                  BB -- 16进制，表示此行数据长度字节数，表示HH的数目
                AAAA -- 16进制，表示数据记录的起始地址，若此行是数据记录，则表示偏移地址，其它无意义
                 TT -- 16进制，表示记录类型，
                                  00-数据记录(Data Record);
                                  01-文件记录结束(End of File record);
                                 02-扩展段地址记录(Extend Segment address record);后面所有数据地址+段地址左移4位
                                  04-扩展线性地址记录(Extend Linear address record);后面所有数据地址+线性地址左移16位
                   HH...HH -- 16进制，低字节/高字节 结合数据，高字节在后；注意，若是偏移地址，则都是2字节，高字节在前，低字节在后
                  CC -- 16进制，校验码，除冒号和自身以外的其他字节数据加起来模除256的余数的补码，例如:10A6B0000000EB00D4FD0700000F78001E007800BA，CC=01+~(00+00+EB+00+D4+FD+07+00+00+0F+78+00+1E+00+78+00)=BA


需要特别注意的是,：
        * 1、数据记录为big-endian，高端在前，每4个字节为一个地址的数据
        * 2、每个数据占4字节，占4个地址
        * 3、生成的HEX并非都是标准的4字节8个字符，有时省略最后的FFFF

一旦出现段地址或者线性地址，之后所有数据都要加偏移地址，直到出现一个新的段地址或者线性地址，再重新变更偏移地址
对于真实地址，是 线性地址左移16位+段地址左移4位+偏移地址

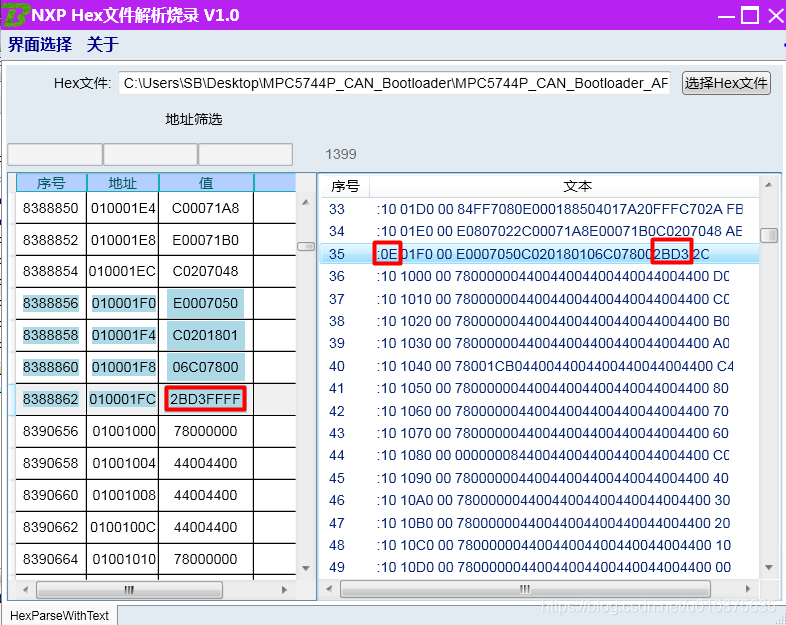

Hex文件解析工具集成在 Bootloader上位机中，可使用上位机查看
