数据流图

1 数据流图主要元素(内容解释见PPT)

2 绘制DFD的原则

  1. 每个加工至少有一个输入数据流和一个输出数据流
  2. 在数据流图中,需按层给加工框编号。编号表明该加工所处层次及上下层的亲子关系。
  3. 规定任何一个数据流子图必须与它上一层的一个加工对应,两者的输入数据流和输出数据流必须一致。此即父图与子图的平衡。

3 例子

题目:

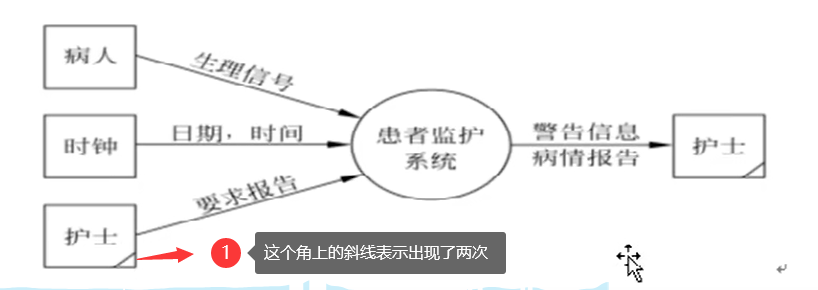

顶层图:

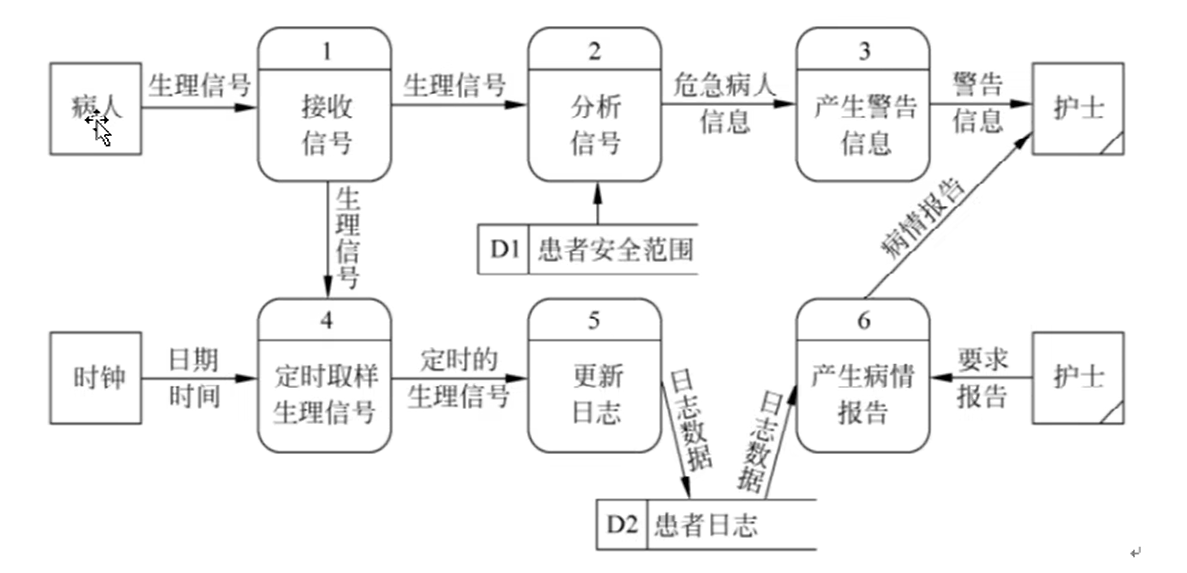

0层:
