用例图

1 用例图

1.1 活动者+系统边界+用例+用例规约+关系的概念

1.1.1 活动者

1. 活动者间有泛化关系（因为参与者在我们代码中，本质上还是类，所以在参与者中也存在继承的关系）

2. 参与者不止是人员，也有可能是信息系统、设备。也可能是时间。

1.1.2 用例

1. 用例：用例是从系统的使用者角度来描述系统中的信息，即在系统的外部所能看到的系统的功能，而不考虑系统内部对该功能的具体实现

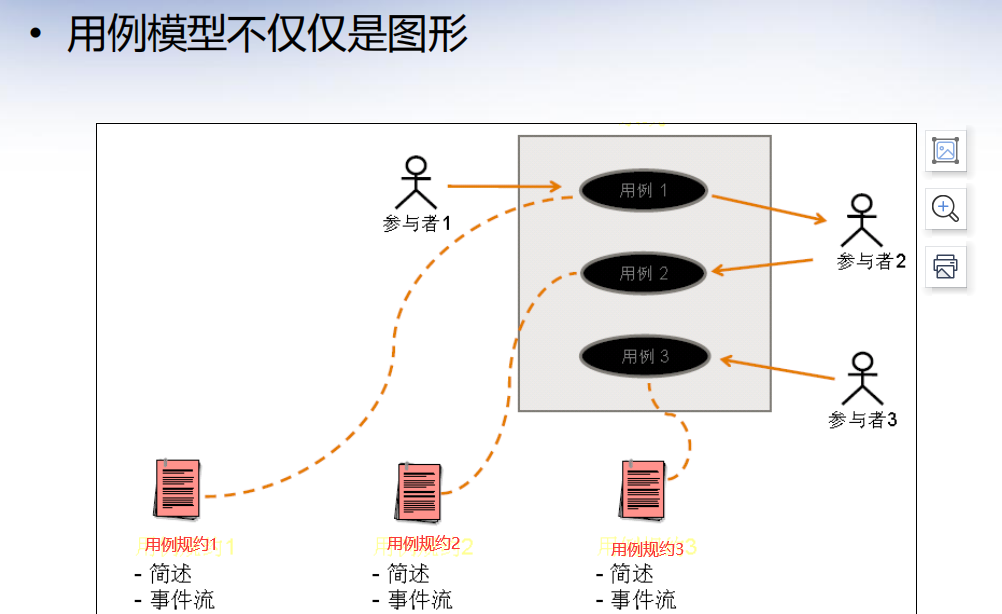

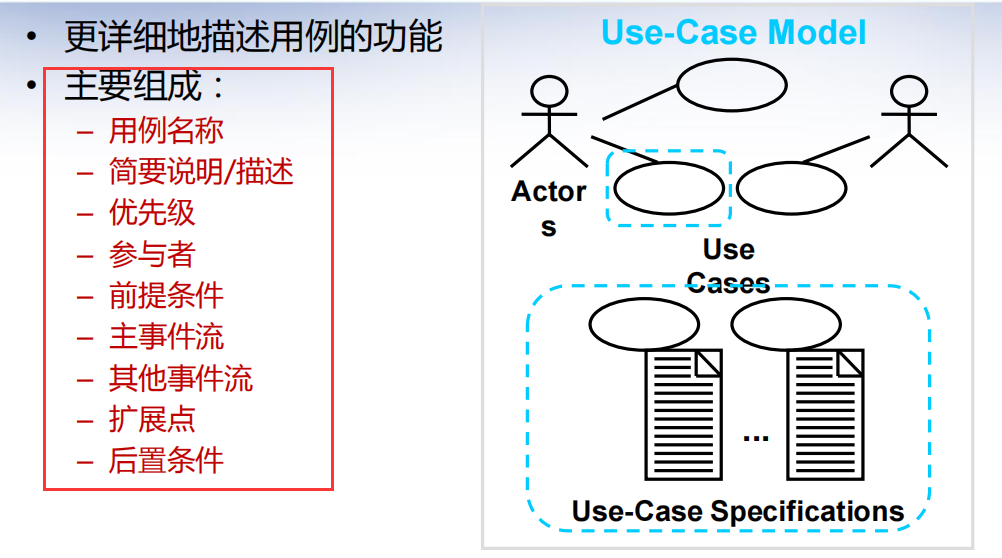

2. 用例规约：用例图只是简单的用图形方式描述系统，关于功能的完整解说还是需要用用例描述来详细表达。用例描述是一张表格，有一定格式。


3. 补充规约

1.1.3 关系

1.1.3.1 包含

1. 提问：为什么要把包含依赖单独拿出来呢？
   答案：像代码包装成函数一样，因为被包含的用例实现的功能可能在很多地方都有，所以把它当作一个单独的用例来调用

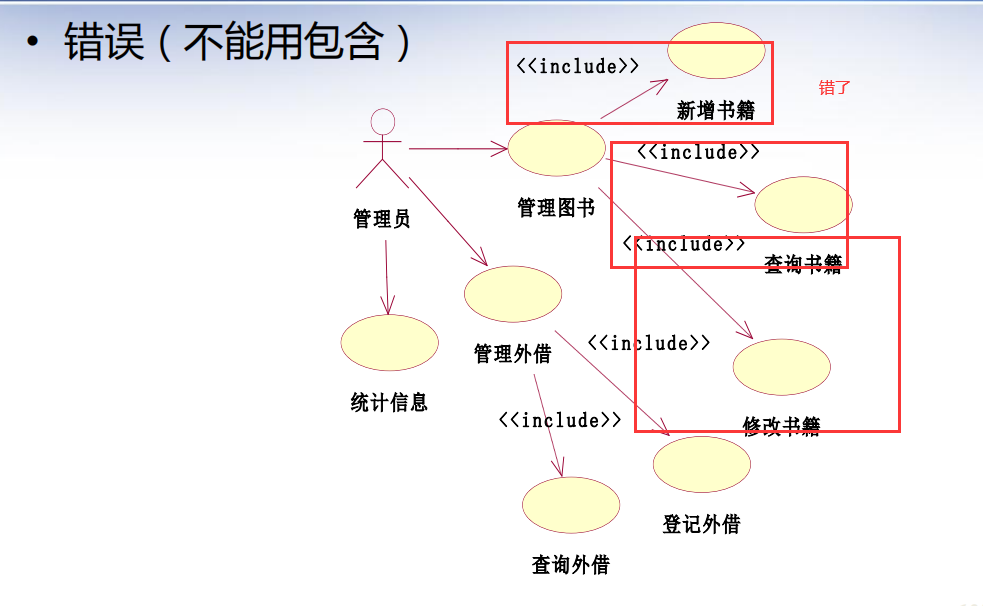

2. 强调：图书管理系统不包含借阅、还书等功能，因为包含意味着一定会执行！！！！

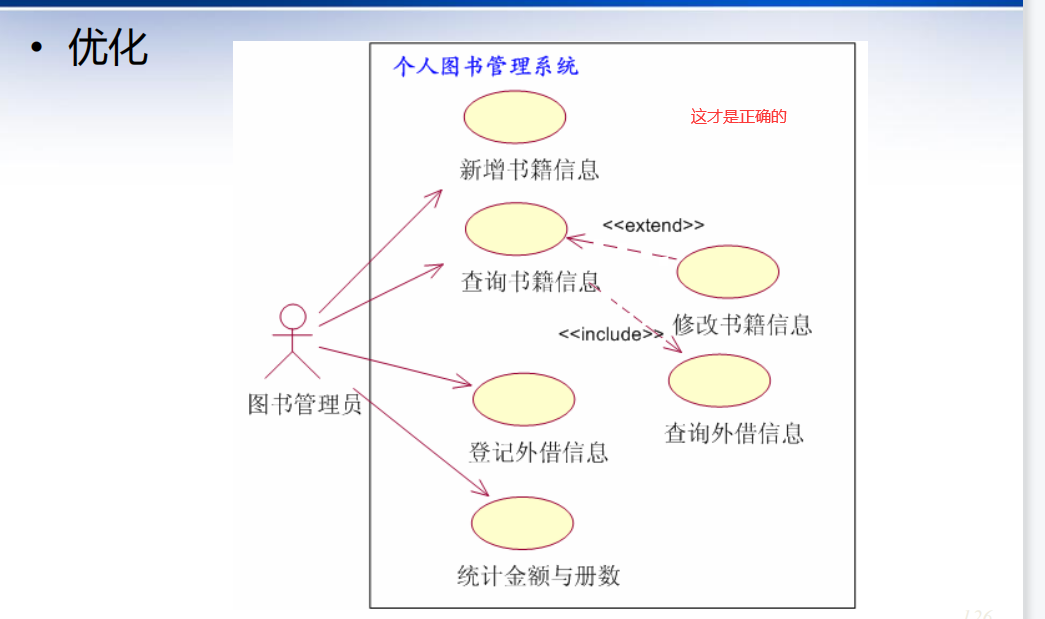

1.1.3.2 扩展

1. 扩展是可有可无的功能，包含是必须要有的

2. 扩展用例指向基本用例，顺序不要反了。

3. 扩展用例对基用例不可见。

4. 扩展用例可以访问基用例的属性，因此它能根据基用例中扩展点的当前状态来判断是否执行自己。

5. （深入理解见链接）
   注：用例之间只能存在extend,include,泛化关系；只有用例和活动者之间才有关联关系

1.1.4 活动图

1.1.5 词汇表Glossary

1.1.6 需求规格说明书

相当一个技术合同

1.1.7 需求管理工具、需求管理软件
