UML之时序图

1、基本概念

时序图描述了对象之间传递消息的时间顺序，它用来表示用例的行为顺序。

2、基本元素

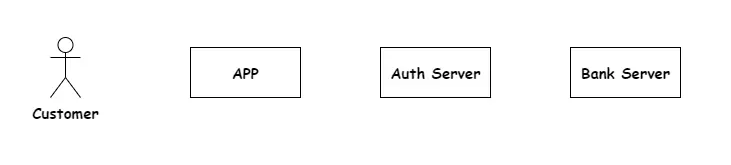

2.1 参与者（Actor）与对象（Object）

参与者一般在最左边，重要交互对象放左侧

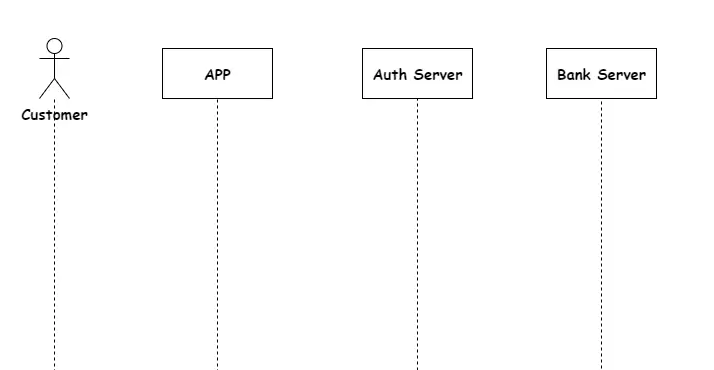

2.2 生命线（Lifeline）

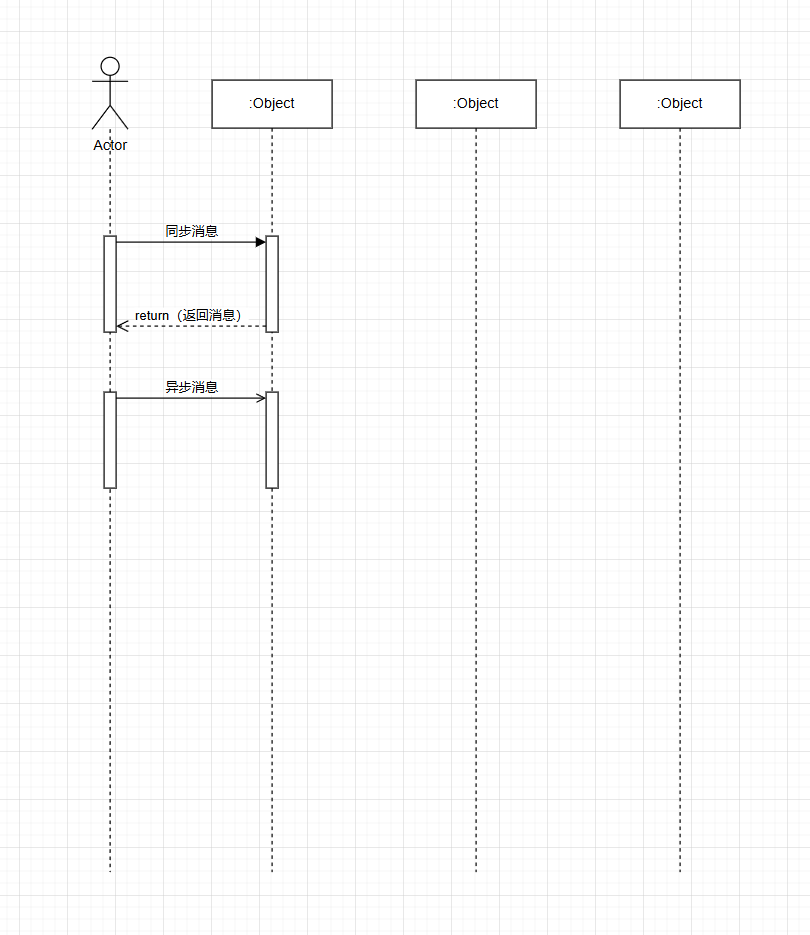

2.3 消息（Message）

• 同步消息
• 异步消息
• 返回消息

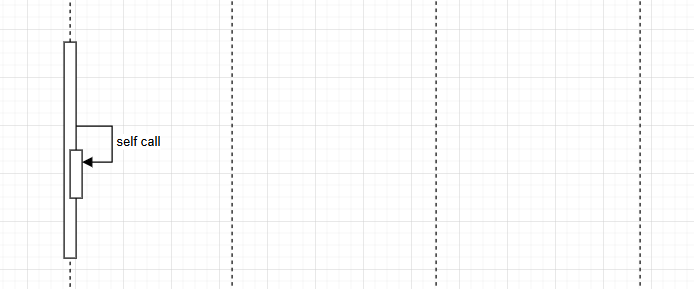

2.4 自调用消息(Self Message)

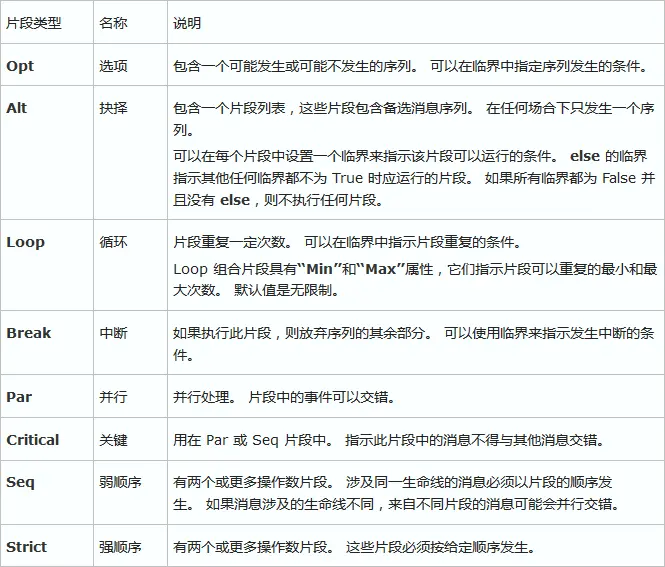

2.5 组合片段(Combined Fragments)

用于表示控制逻辑的矩形区域，左上角有操作符标签

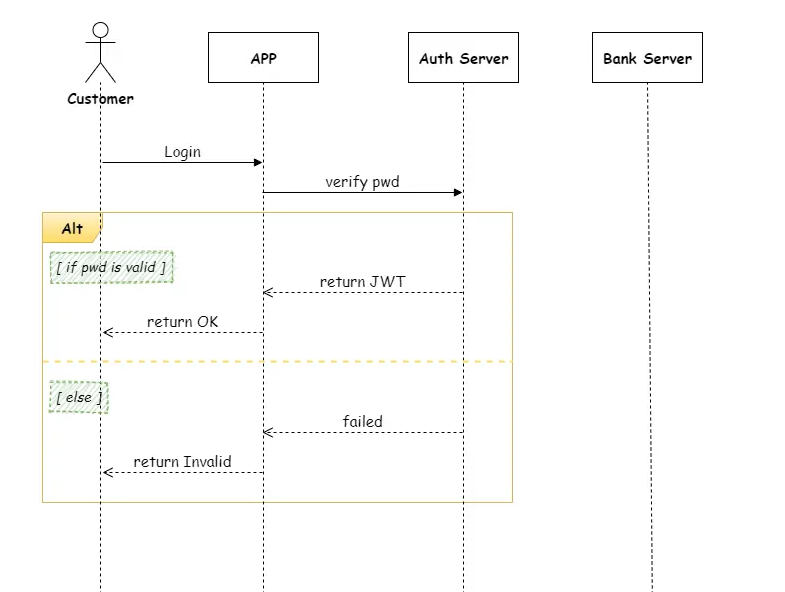

2.5.1 Alt/else：条件分支(if-then-else)

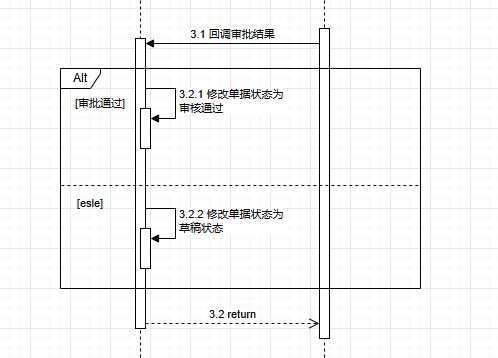

示例2

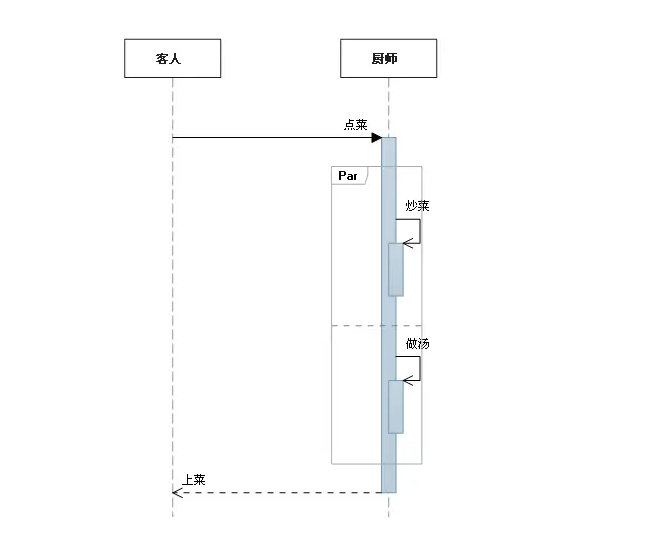

2.5.2 Par（并行）

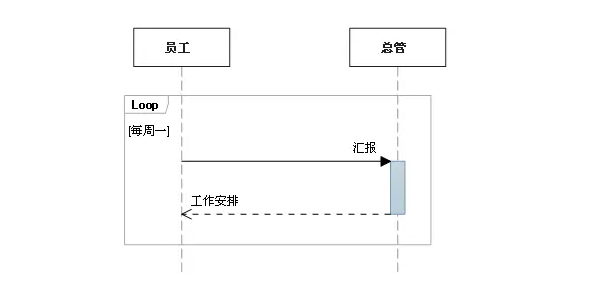

2.5.3 Loop（循环）
