UML图 - 理解与示例

前言

UML 全称 Unified Modeling Language，中文名为统一建模语言，是由一系列标准的图形符号组成的软件建模（Software Modeling）语言

它是一种现代的软件建模和文档化方法，用于描述软件系统在设计、分析、实施过程中的各种模型

分类

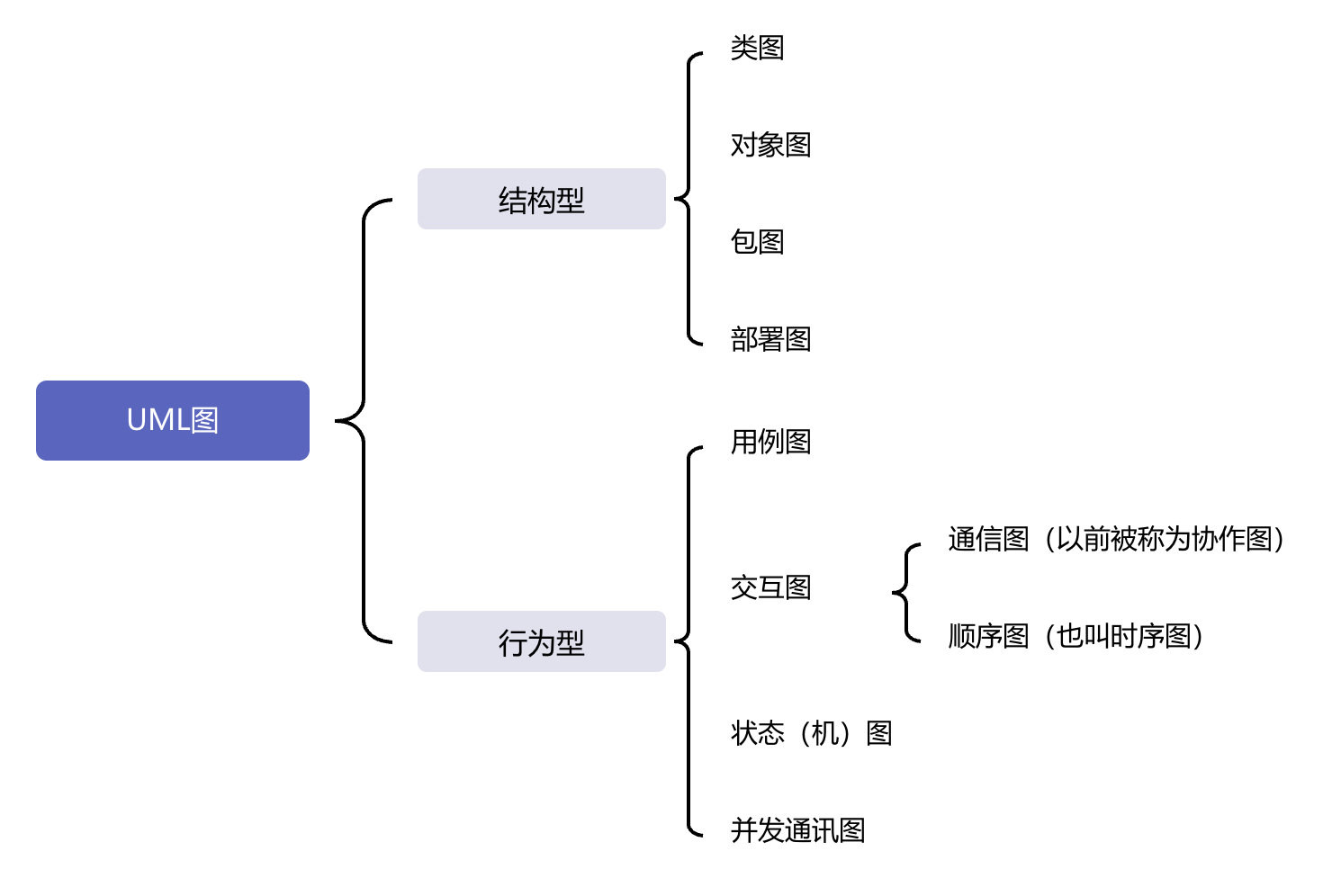

UML 图按类型可以分成结构型和行为型两大类



本篇主要对其中最常用的的类图、部署图、用例图、顺序图、状态图进行理解与示例展示

类图

类图用来表示：类与类之间的静态关系

UML主要支持三种类之间的关系：

a）关联（associate）关系：1对1，1对多等表现形式

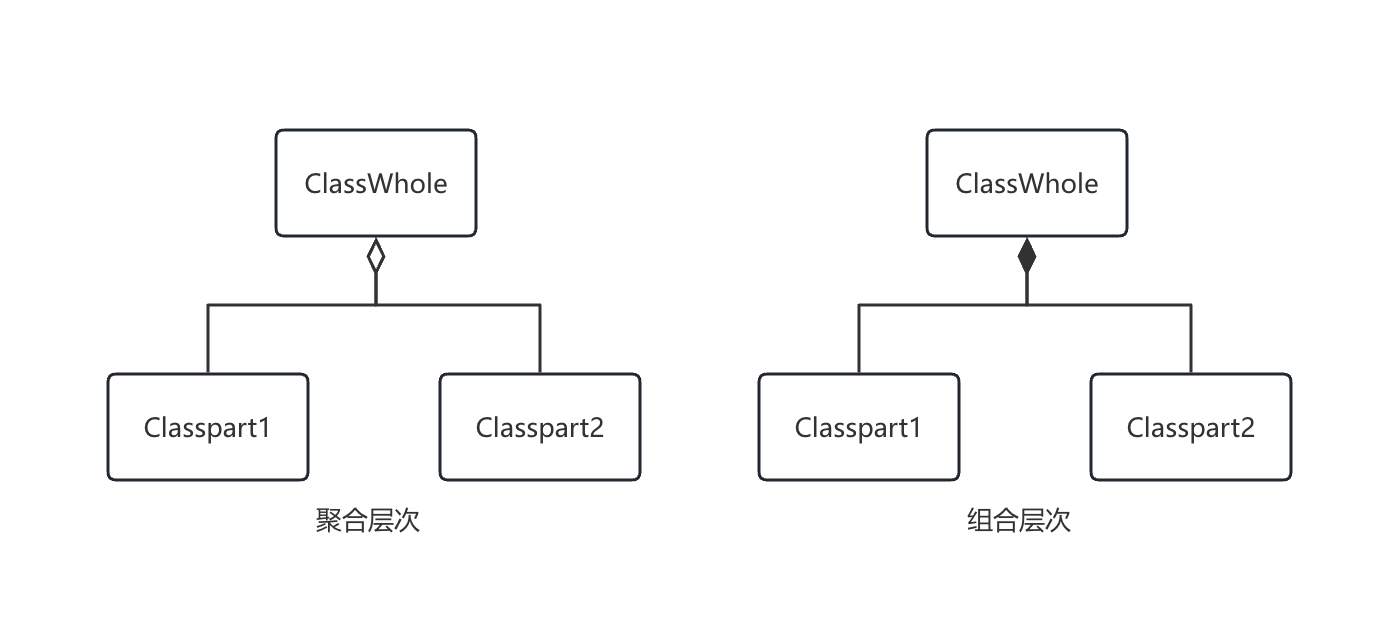

b）整体/部分关系（whole/part relationship）：即聚合和组合关系，聚合表示部分（a part of）或者拥有（owns a）的关系【例如：我有一台小汽车】，而组合表示整体与部分不可分割的关系【例如：我有两个眼睛，一个鼻子，一个嘴巴】

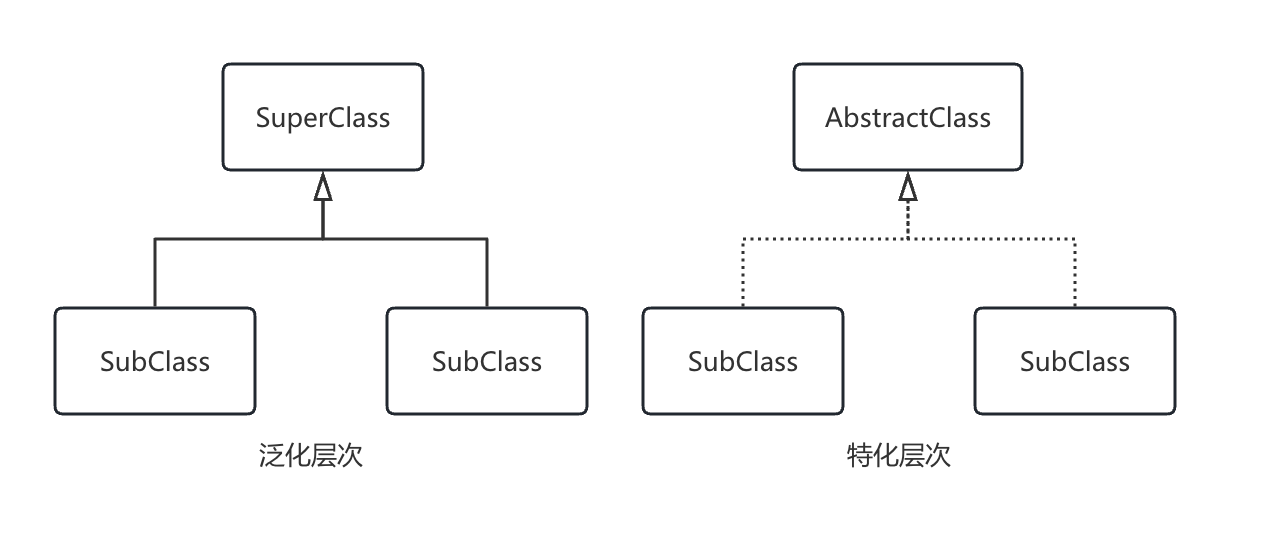

c）泛化/特化（generalization/specialization relationship）关系：即java里面常说的继承和实现关系

示例如下：

部署图

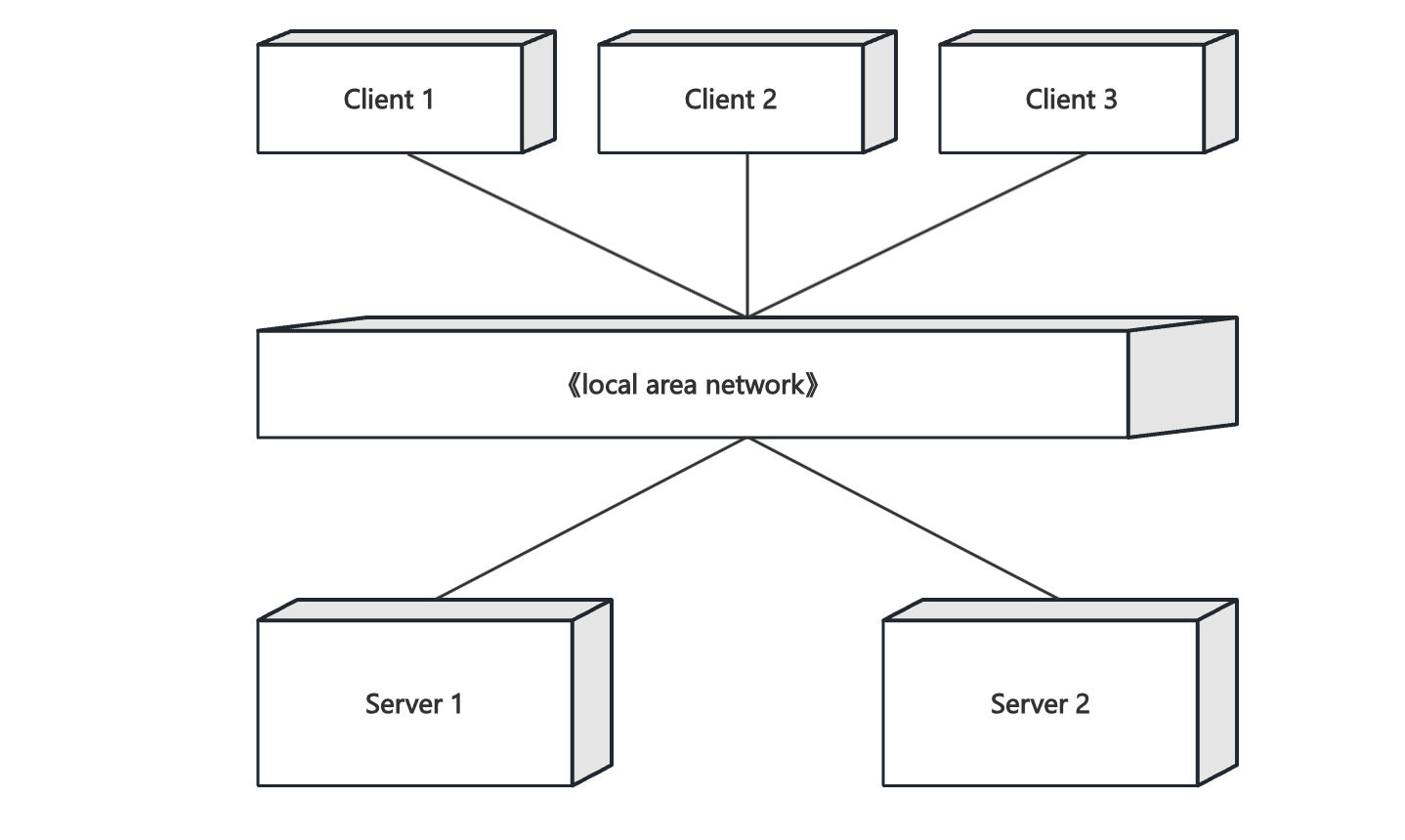

状态图用来表示：以物理节点之间的物理连接方式来展示一个系统的物理配置

示例如下：

用例图

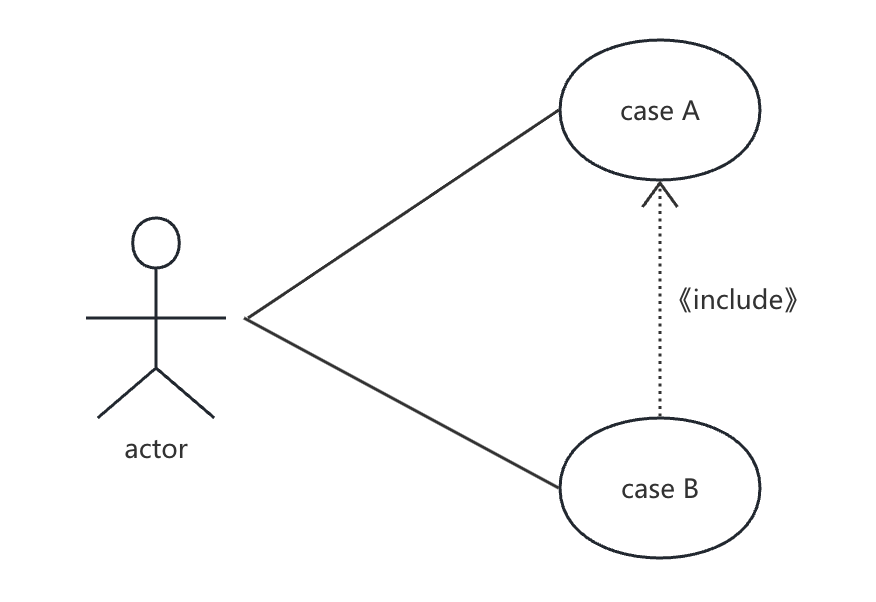

用例图用来表示：一个参与者（actor）发起一个用例（use case），定义了参与者与系统之间的一组交互序列

用例与用例之间存在包含（include）和扩展（extend）关系

示例如下：

顺序图（时序图）

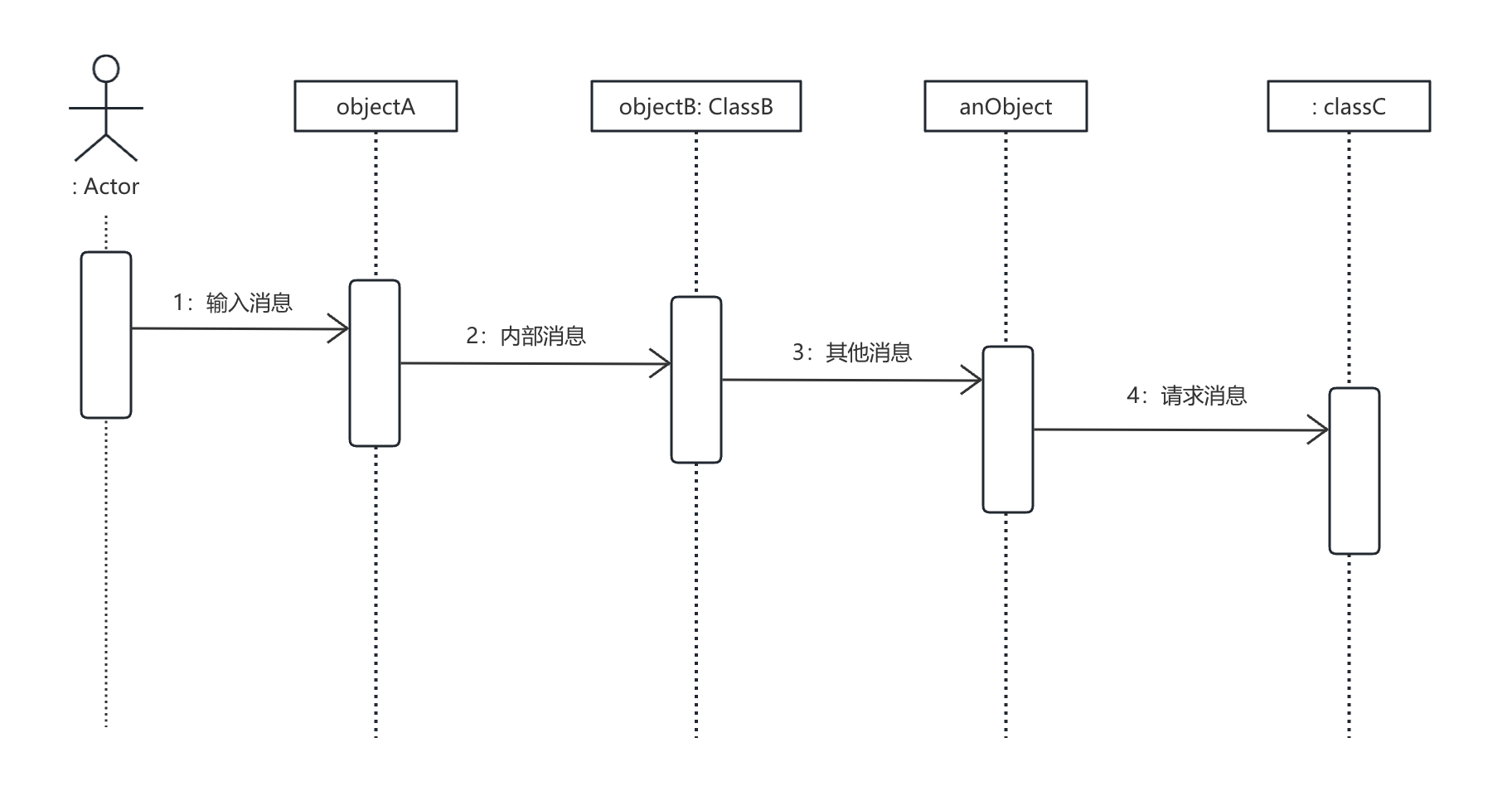

顺序图表示为：将对象交互通过时间序列的方式进行描绘，其中参与交互的对象被描述在水平方向，而垂直方向代表时间维度

示例如下：

状态图

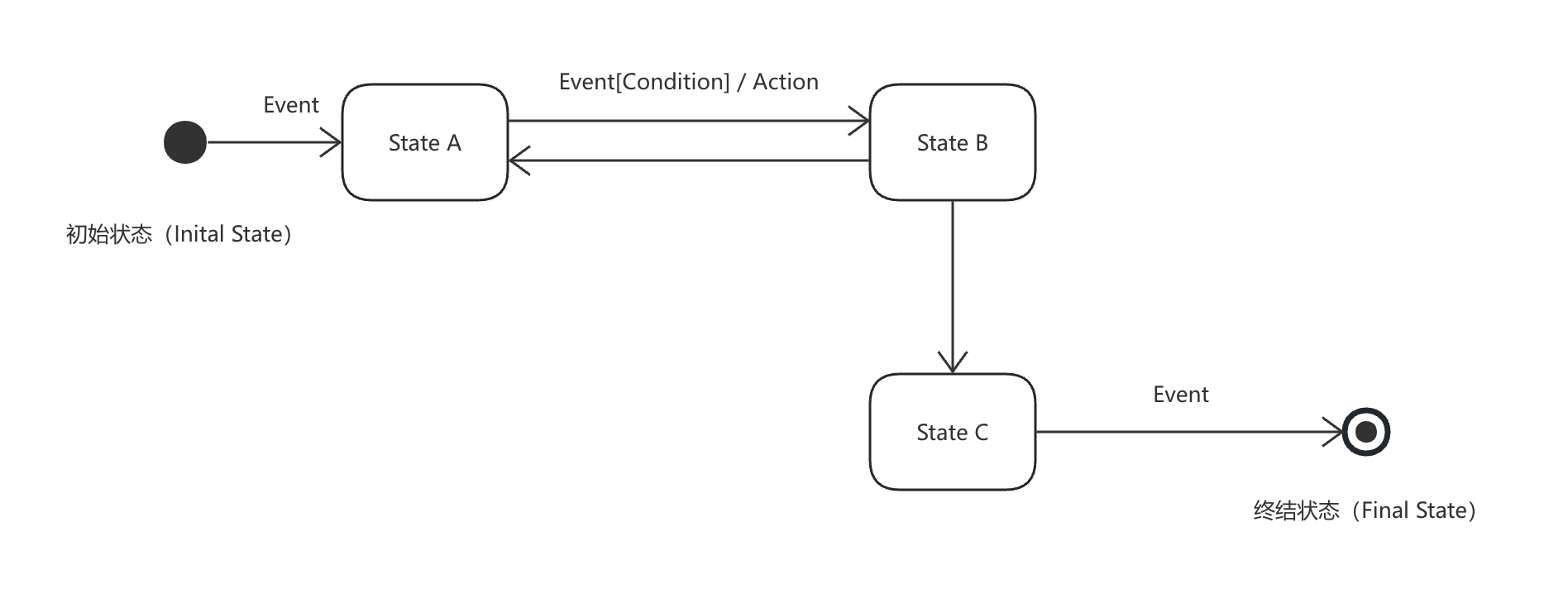

状态图用来表示：系统状态的转换过程，由状态（State）和触发状态转换的事件（Event）构成

事件可以用：Event[Condition] / Action 方法来表示，含义为：当触发了事件 Event，并且条件 Condition 为真时，执行 Action 动作

一个状态可以分解为多个子状态，这样的状态被称为组合状态（Composite State）

示例如下：
