Z3735F 小主机安装 Home Assistant

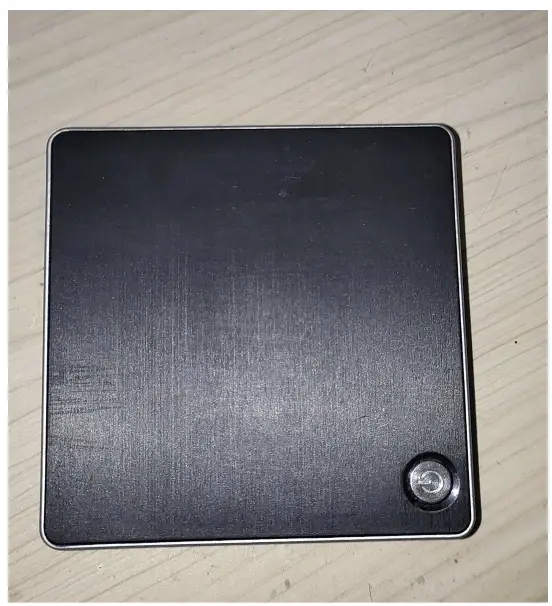

Z3735F 小主机

我们现在看下 这个小主机的配置

• 105mm x 70mm
• CPU    英特尔 atom Z3735F 1.33Ghz 4核 (2M Cache, up to 1.83 GHz)
• 显示    英特尔 Intel HD Graphics 显示核心
• 网络    瑞昱 RTL8152B 百兆网口
• WIFI及蓝牙    板载802.11n无线模块及蓝牙4.0模块
• 音频    瑞昱 ALC5640 音频解码控制器
• 存储    板载64G EMMC
• 内存    板载2G内存
• 面板接口
• 1x 电源开关
• 1x TF卡读卡器
• 1x 电源指示灯
• 1x Micro USB 接口(支持USB供电及扩展为通用USB接口)
• 2x USB 2.0接口
• 1x 音频输入输出2合1接口

• 背部接口
• 1x DC 5V直流电源输入 （5V2A，外径3.5mm/内径1.35mm）
• 1x HDMI接口
• 1x VGA（D-Sub）接口
• 1x RJ45网络接口
• 散热方式    被动散热



Z3735F





经过网友测试，该主机的实际功耗仅 5W，并且 2G 的内存足够跑 Home Assistant OS，简直完美有没有！！！

但是！这里有个但是！这个小主机有两个坑：

1. 这个小主机的储存是 64G 的板载 EMMC，无法将其取下来查到电脑上进行烧录，也无法通过 windows 启动盘启动后用 Rufus Unetbootin 等工具烧录（不支持烧录内置硬盘）。为了解决这个问题也导致我花了一两天时间，下面分享下我的安装方法（不想折腾的同学可以直接买个 32G 及其以上的 SD 卡，烧录完之后直接插入 tf 卡槽即可）
2. 虽然这个小主机的 CPU 是 64 位的，但是它的 BIOS 是 32 位的，因此不支持 64 位的引导程序。



Home Assistant OS 安装

准备工具：

1. 一台装有烧录工具的电脑：Windows、Mac、Linux 都可以

• Windows：可以使用 Rufus 烧录器，https://github.com/pbatard/rufus/releases
• Mac、Linux：可以使用 Balenaetcher 烧录器，https://github.com/balena-io/etcher/releases

1. 一个 8G 以上 U 盘：用来制作启动盘
2. 一个 8G 以上 U 盘：用来装 Home Assistant OS 镜像（可选项，如果启动盘大于 16 G，可以直接将 Home Assistant OS 镜像放入启动盘中，无需该 U 盘）
3. Home Assistant OS 镜像，下载地址：https://github.com/home-assistant/operating-system/releases ，从该地址下载最新的 OS 镜像，镜像名一般为：haos_generic-x86-64-xxxx.img.xz，用解压工具解压后获得 haos_generic-x86-64-xxxx.img 镜像文件。
4. lubuntu 镜像，下载地址： https://cdimage.ubuntu.com/lubuntu/releases/ ，从以上镜像地址下载 18.04 或者以上的镜像（16.04 镜像引导不了，暂时不清楚原因，ubuntu 的镜像也可以，不过 lubuntu 占用的内存会更小）
5. 32 位 UEFI 引导程序，下载地址：https://github.com/lamadotcare/bootia32-efi/blob/main/bootia32.efi



安装步骤：

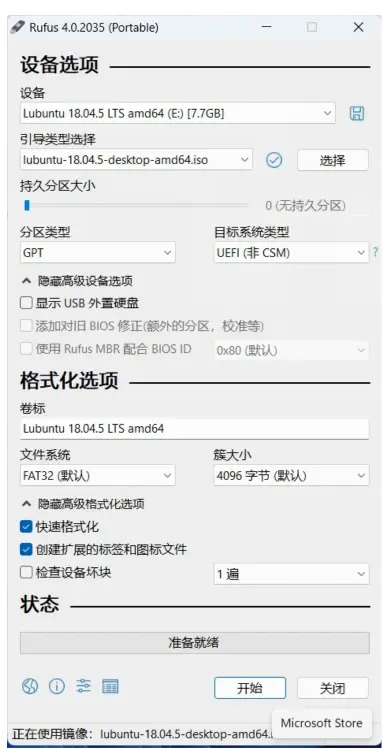

1. 将 U 盘插入电脑中使用烧录器将 lubuntu 烧录至 U 盘中制作启动盘，我这里使用的是 Windows 电脑，烧录工具使用的是 Rufus，烧录配置如下图： 这里需要注意的是分区类型需要选择 GPT，文件系统选择 FAT32。

1. 烧录完成后打开启动盘进入 EFI/BOOT/ 目录下，将 32 位引导程序 bootia32.efi 拷贝至此。
2. 如果启动 U 盘还有剩余空间能放入 Home Assistant OS 镜像，则将 Home Assistant OS 镜像拷贝至启动 U 盘。如果启动 U 盘没有剩余空间能放入 Home Assistant OS 镜像，则将 Home Assistant OS 镜像拷贝至其他 U 盘中。
3. 将启动 U 盘（以及 Home Assistant OS 镜像 U 盘）插入小主机中，按下开机键后疯狂按 ESC 键进入 BIOS，选择 U 盘的引导程序启动。
4. 选择 try without install 启动 lubuntu 系统。
5. 点击左下角找到 terminal 进入命令行模式。
6. 执行如下命令查看 EMMC 设备名sudo fdisk -l应该会出现很多设备，如果不清楚怎么找设备的话就根据容量大小找设备，我的 Z3735F 小主机是 64G 的储存，因此找到容量为 64G 的设备即为小主机的磁盘设备。
7. 执行以下命令将 U 盘中的 Home Assistant OS 镜像写入 EMMC 中# if 后面填写 Home Assistant OS 镜像路径 # of 后面填写要烧录的磁盘设备，设备名可以通过 sudo fdisk -l 查看 # 注意：该命令会格式化小主机的 EMMC 磁盘设备，重要文件请先保存 sudo dd if=/path/to/haos_generic-x86-64-10.2.img of=/dev/sdxxx bs=4M status=progress！！！这里不使用官方推荐的 Balenaetcher 来将镜像烧录至 EMMC 中的原因在于 Balenaetcher 烧录时会将镜像加载到内存中，可怜的 Z3735F 小主机的内存只有 2G。Balenaetcher 烧录最终会因为内存不足导致烧录失败或者系统卡死。
8. 等待烧录完成关机后拔出 U 盘，确保小主机插上网线后再启动小主机。同样疯狂按 ESC 进入 BIOS 选择 HAOS 引导进入 Home Assistant OS 中。

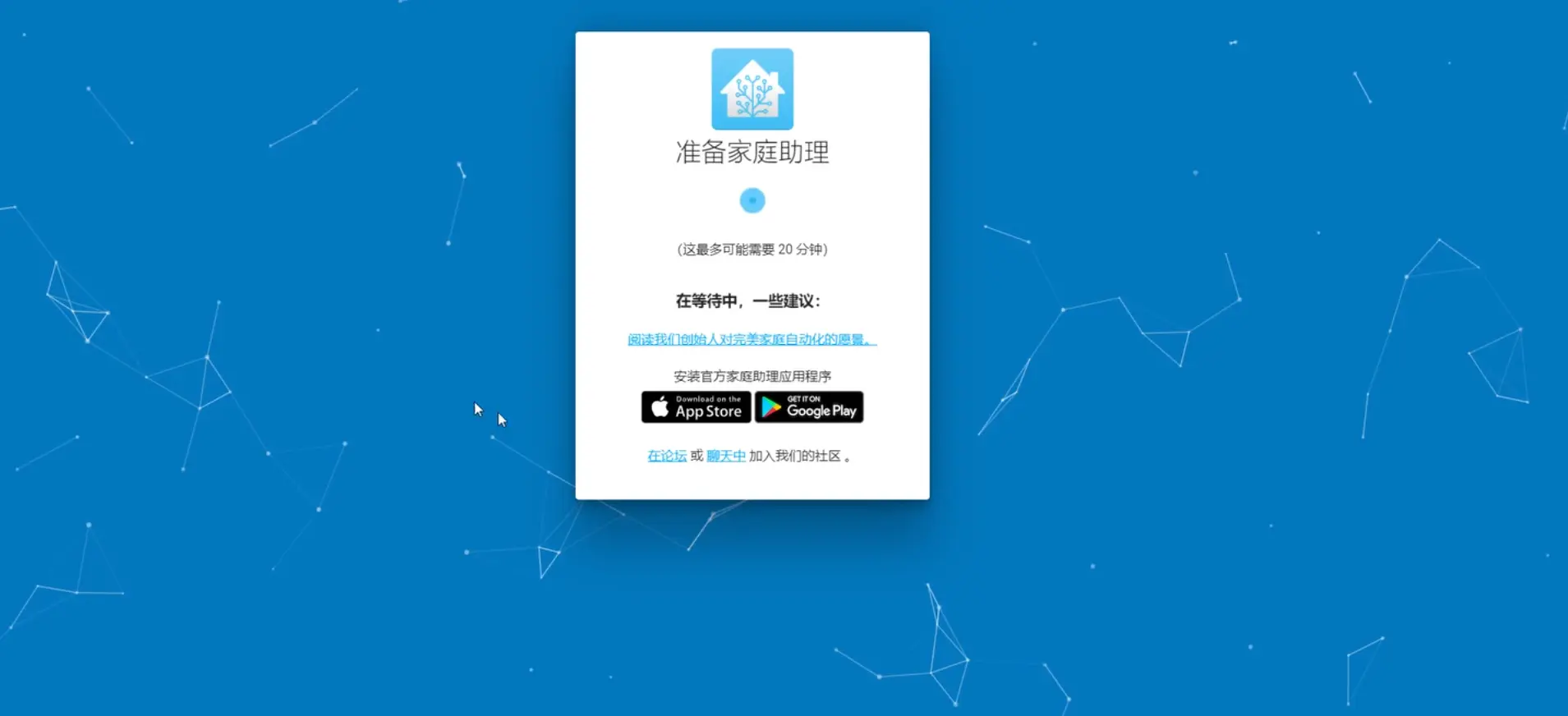

9. 等待 Home Assistant OS 启动完成后会显示 Home Assistant 访问地址，我的地址是 http://homeassistant.local:8123/ 。使用电脑访问该地址，进入初始化页面。如果能进到初始化页面就说明 Home Assistant OS 安装完成了。PS：如果没有科学环境，初始化估计要好几个小时，请耐心等待。

至此在 Z3735F 小主机上安装 Home Assistant OS（鲜花）。

至于 up 主为什么没有先给这个小主机安装 Debian 系统，再基于 Debian 安装 Home Assistant Supervised 呢。一方面是我已经有一台 Debian 服务器了，二是小主机的内存只有 2G，也不打算在小主机上装其他服务，因此也没有必要装 Debian，省的后期维护麻烦。
