Global Mapper教程之生成等高线



Global Mapper是一款体积小巧，功能齐全的GIS软件，其应用可谓层出不穷。今天我就来教大家如何使用Global Mapper生成等高线地形图。

工具/原料

• Global Mapper14.1汉化版。
• SRTM地形数据。

1.下载数据

1. 1

   搜索并安装Global Mapper14.1汉化版。网上有更高的版本，但无论是功能还是安装方便都是这个版本好。

2. 2

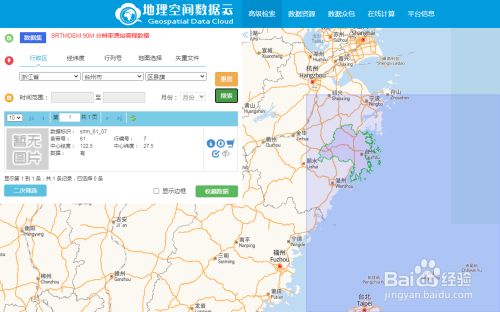

   在“地理空间数据云”（http://www.gscloud.cn/）下载SRTMDEM 90M 分辨率原始高程数据。（需要注册，建议使用“高级检索”。）所谓DEM，简单来讲就是高程模型。你也可以下载其他版本精度的数据。


   END

2.数据操作

1. 1

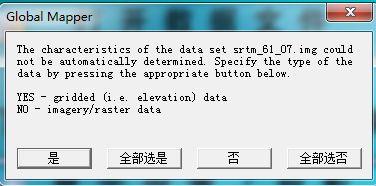

   将下载的压缩包拖入Global Mapper，弹出提示框点“是（yes）”。这是让你选择是高程数据还是影像数据。之后机器自动完成加载。


2. 2

   点击“分析”（Analysis）,在下拉菜单中选择“生成等高线”（Cenerate Contours）,弹出以下窗口。


3. 3

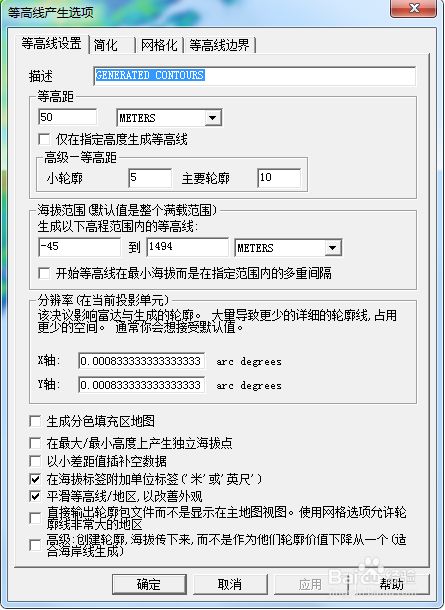

   在“等高线设置”（Contour Options）中的“等高距”（Contour Interval）中填“50”，意思是等高距50米。“高级”和“海拔范围”可以不用管。“分辨率”一般默认就是最大，我们不改它。勾选选项的第四项和第五项，以生成高度标签和平滑等高线。

4. 4

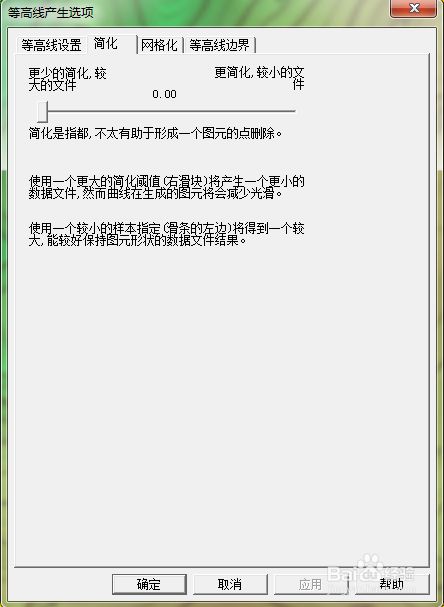

   点击“简化”（Simplifiction）,将横条拉倒最左，也就是没有简化。


5. 5

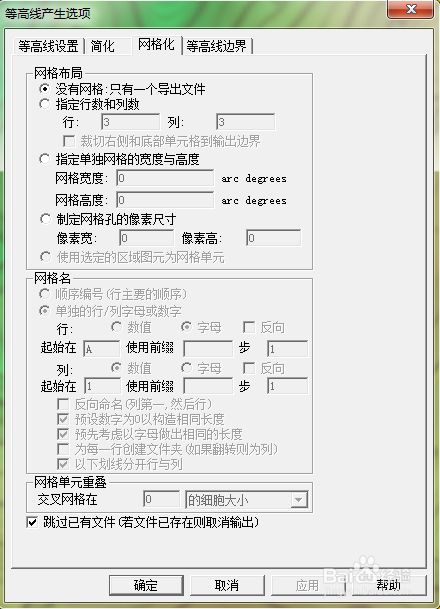

   “网格化”（Gridding）中点最下面的“跳过已有文件”（Skip Existing Files）。


6. 6

   在“等高线边界”（contour bourds）选择你要生成等高线的区域。有两种方法，一种是直接输入经纬度，一种是点击“绘制方形区域”（Draw a Box）,框选想要的区域。然后点“确定”（OK）。


7. 7

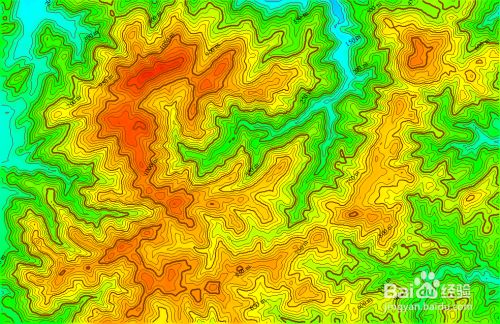

   机器会自动生成等高线，电脑配置越好，等高线生成越快。不一会我们要的等高线就生成好了。


   END

3.数据导出

1. 1

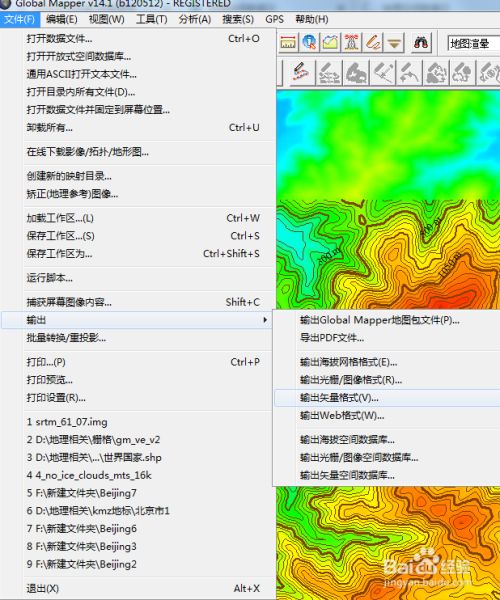

   接下来就是等高线的导出了。Global Mapper提供了丰富的导出格式。我们以导入谷歌地球为例。点击“文件”-“输出”-“输出矢量格式”（File-Export-Export Voctor Format）


2. 2

   在弹出的格式选择窗口中选择“KML/KMZ”。点“确定”（OK）。


3. 3

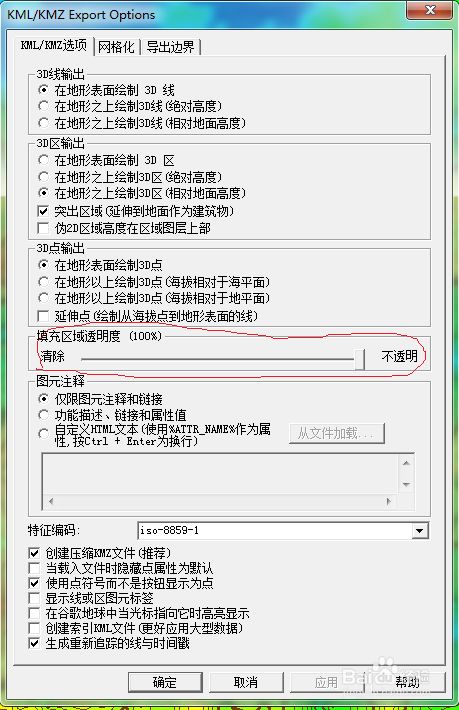

   在弹出窗口的“kml/kmz选项”（kml/kmz Options）,把横条拉到最右边。“网格化”选"跳过已有文件",“导出边界”选“全部加载的文件”。最后点确定（OK）输出。


4. 4

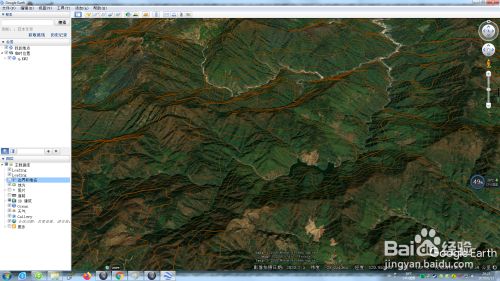

   双击导出的文件在谷歌地球中打开，可以看到配合3D地形的等高线非常漂亮。也可以按这个方法导出其他格式，用于导航地图等等。
