新的底层IPS PWM周期中断可代替DMA中断的原因分析

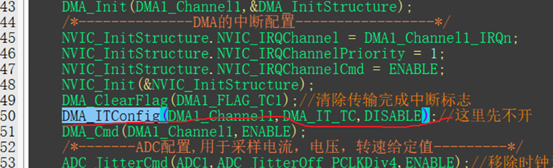

DMA 中断

如何触发的ADC 转换 ？



现在可以不要PWM中断

即PWM 的比较寄存器的重载值

 可以不在下溢中断中 进行装载。



可以在定时器中断（50us）中进行重载 否则就维持上一次的值  。

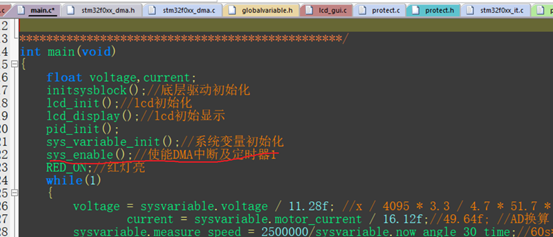

我每一次在PWM1 的 比较寄存器比较匹配之前

使能DMA中断以及定时器1

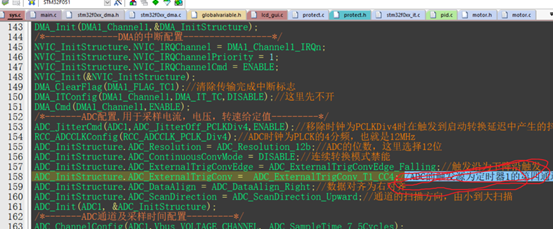

ADC 转换的触发源是如何设置？



TIM1-CCR4    TIM1->CCR4 如何设置 ？













所以：定时器1 的通道 4 当发生下降边沿的时候 ，会触发ADC采样的3个通道进行ADC的采样 ，在motor_CW() 换向函数中， 可以指明转换这3个通道中的哪一个通道。



通道转换完成以后，就会触发DMA中断， 不用CPU 搬运数据。 转换结果直接拿来让CPU用。



本程序的逻辑是：



因为我更新占空比 是在50us 一次 ，确实是比较慢的。

而1550Hz电源的程序。PI 调节器直接 放进入 双刷新的中断里面去完成的。





    我可以尝试一下  把motor_pid(motor_spdobj) 放进PWM中断中观察一下程序运行情况。结果？？



但是我计算反电势电压的频率确实是在每一个定时器1的通道四的匹配中断进行的，

也保证了确实是一个PWM周期 完成一次反电势的采样。



   我完全可以把新的IPS底层的程序 做成在PWM周期中断中完成对反电势的采样。

然后同时进行过零点的判断， 而不用直接去区分 反电势是在PWM开通时刻 还是关断时刻采样的。
