ADC组0 组1 的 各12个ADC通道进行测量 TC234

 现在 把ADC group 1  的 8个通道 全部已经 初始化了     。

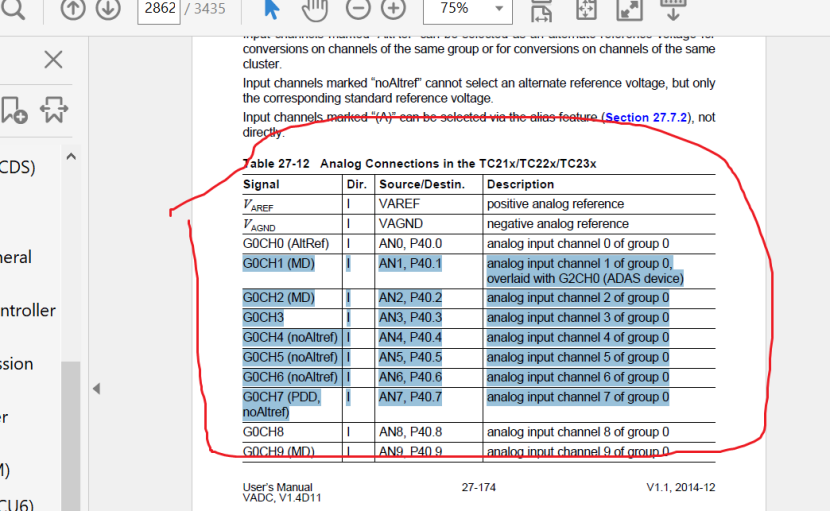

下图在 2862 页







P40.0    直流母线电压

P40.1     U相电压

P40.2     V相电压

P40.3     W相电压



P40.7       预留测试1     组0 的通道7

P40.11      预留测试2     组0 的通道11





P41.1       预留测试3              组1 的通道1

P41.6       压力传感器              组1 的通道6

P41.8       温度传感器              组1 的通道8



P41.9      电流采样接口1               组1 的通道9



 P41.11      电流采样接口2               组1 的通道11





在20210114 的程序上 进行改进的。

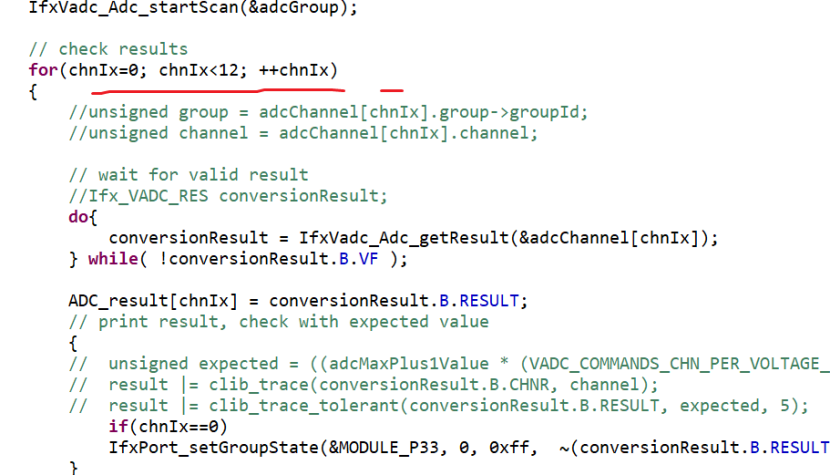

一共测试了P41 的 11个 通道











选择 组1

















现在弄好了 。。 先测试通道1

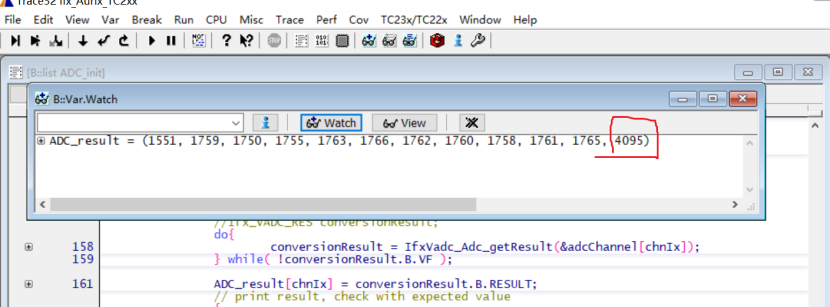

用劳特巴赫 下载 程序   然后 观测的是ADC结果寄存器的值日 。



测试 P41.0   正常



测试 P41.1   正常



测试 P41.2   正常



测试  P41.3   正常



测试  P41.4   OK



测试  P41.5    OK



测试  P41.6    OK



测试  P41.7   OK

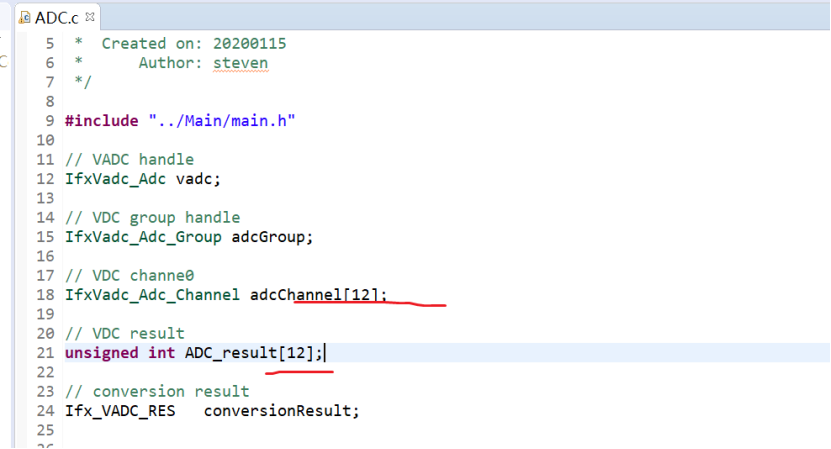

改正程序



P41.8       OK



P41.9       OK



P41.10      OK



P41.11      OK

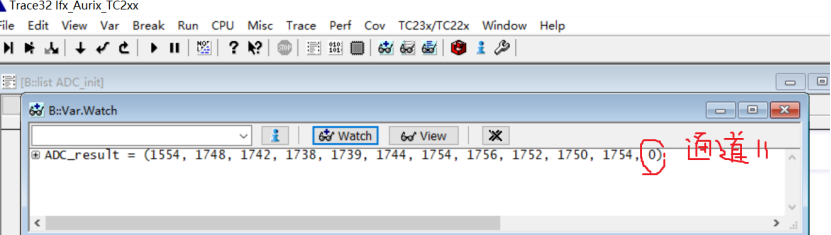

我还可以观测 ADRESULT 的值

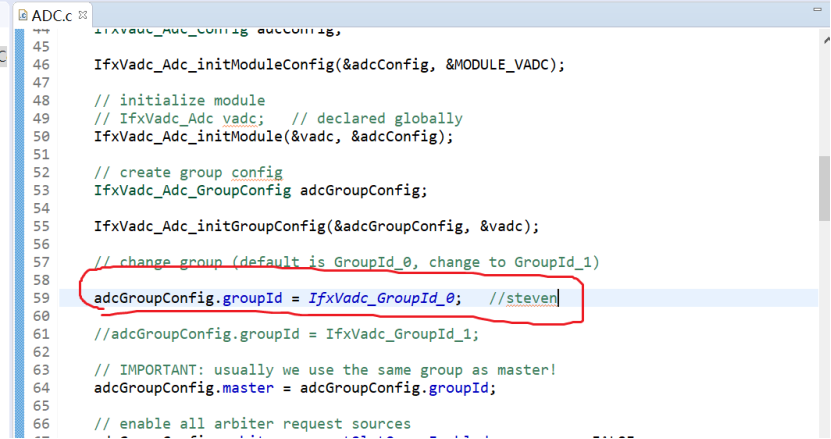

现在开始测量 组0 的值

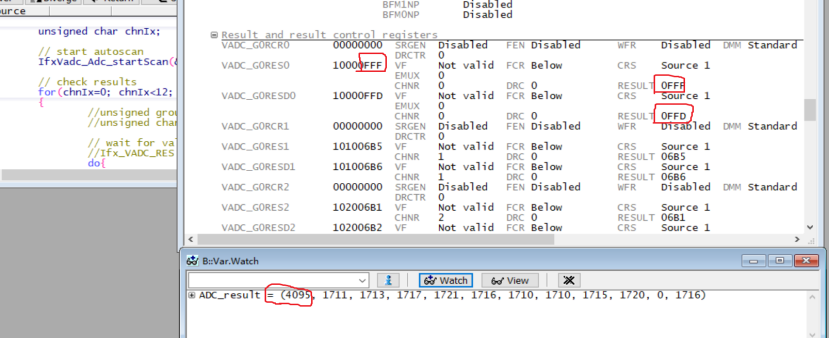

测试 P40.0  测试 OK

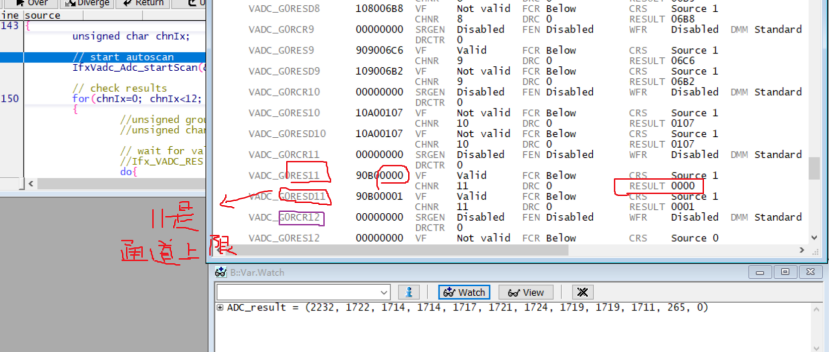

P40.0  ADC给定0 测试如下

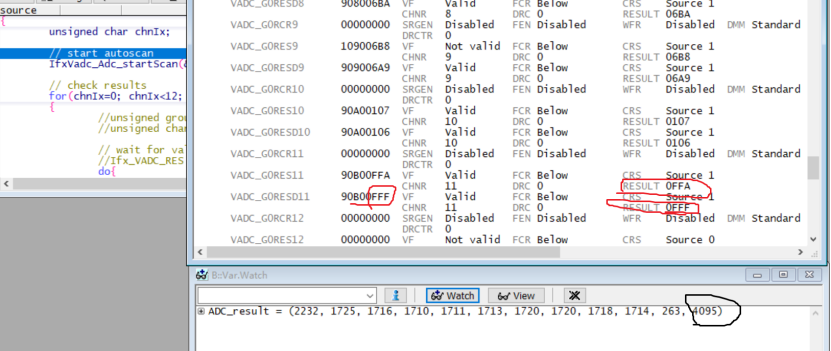

P40.0  ADC给定最大  测试如下









P40.1    测试 OK



P40.2    测试 OK



P40.3    测试 OK



P40.4    测试OK



P40.5    测试 OK



P40.6    测试OK



P40.7    测试 OK



P40.8    测试 OK



P40.9    测试OK



P40.10   测试OK



P40.11   测试 OK

















至此 ，TC234 的底层ADC组0  底层ADC组1  的所有12个通道  通道0  通道1

通道2  通道3  ... 通道11 全部测试完成  用于以后进行单板测试程序。





程序链接
