20201230 调试小结 因为内核的电压引脚上焊接的电容不是10uF 导致一直在复位的情况 再次强调遇见问题 一定要脑子清楚 依赖于测试界定好问题，该认真看手册 一定要认真看手册，

20201230 复现了 在陕汽试制车间的情形

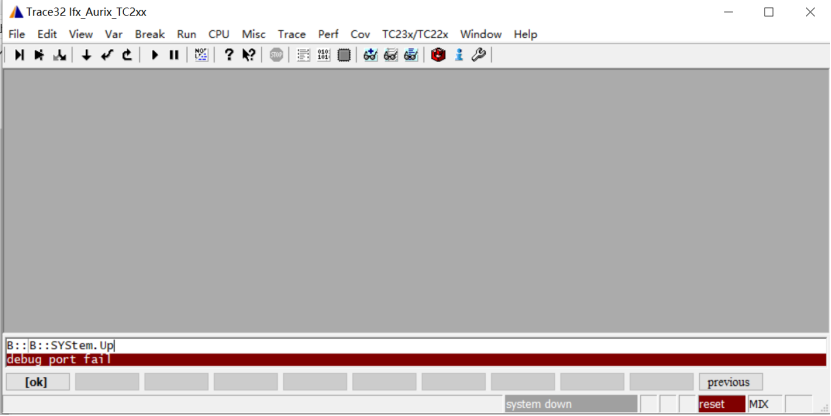

用miniwiggler 可以正常的下载程序。 但是进入劳特巴赫的话， 提示 debug port fail

故障。如下图所示。

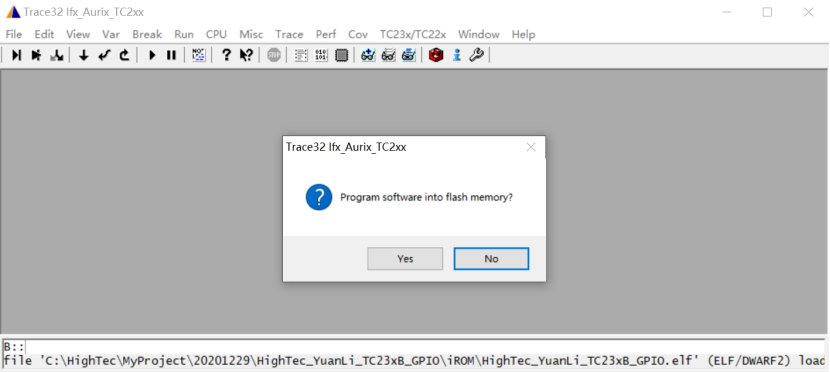

如果出现了上面的图  就不会出现下面的图画  。











最后就是查出了关于TC234 内核电压不稳定 造成了单片机一上电  就进行复位的情况  。

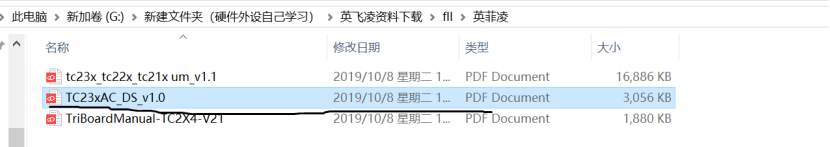

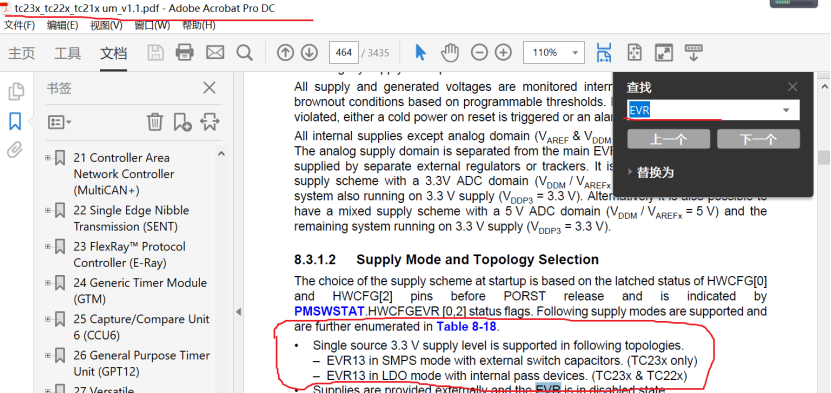

查看资料

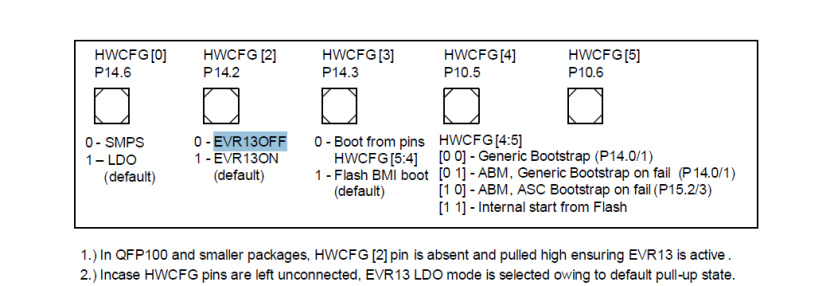

HWCFG[0]   HWCFG[2]

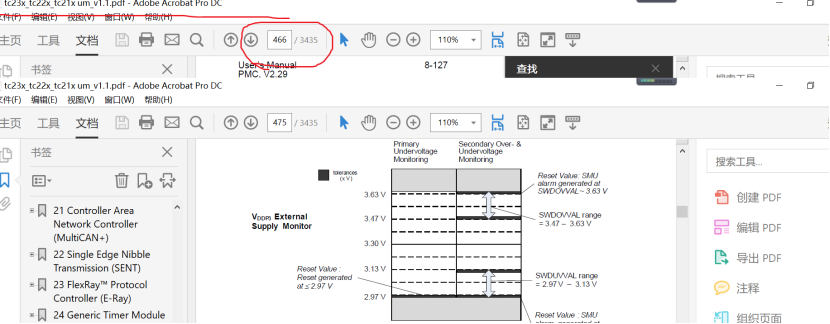

查看了资料   各个外设的资料 最后发现 在466页 说明了



供电电压VDDP3 有监控单元

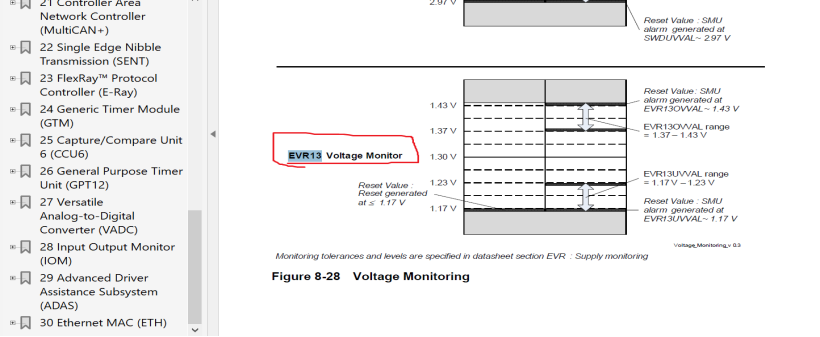

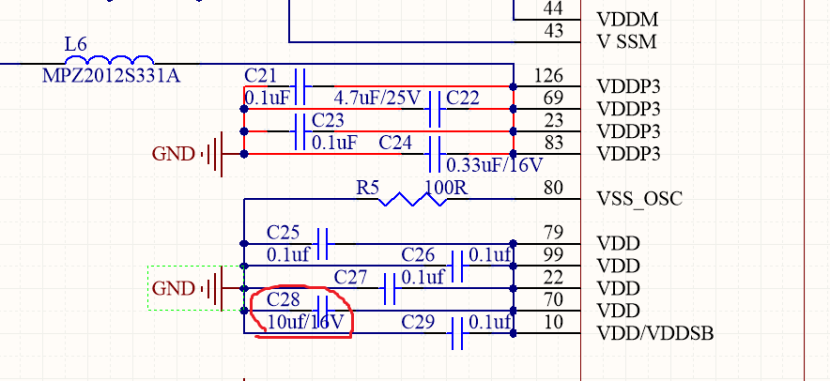

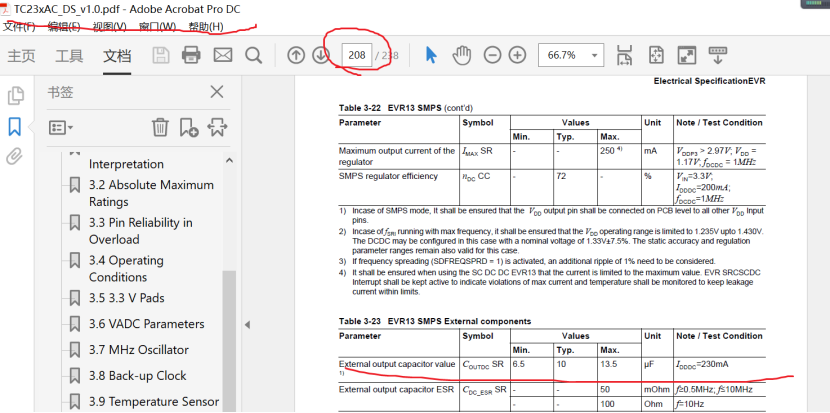

内核电压 也有监控单元    电压超过1.37V 的情况下会复位    电压低于1.23 V 的时候会复位。 是比较敏感的。 必须保证下面图的电容值是10uF
