位置传感器霍尔无刷直流电机

测试有位置传感器的程序

之前是转不了的，现在我把电机的W 相和 V相 调整了以后，电机可以转动了

实际测试 电路板上的V相测试环 对应电机的W相







低速度转动时候



黄色是W相的端电压 紫色为W相电流  蓝色是霍尔传感器的输出信号



如下波形 600  波形 601

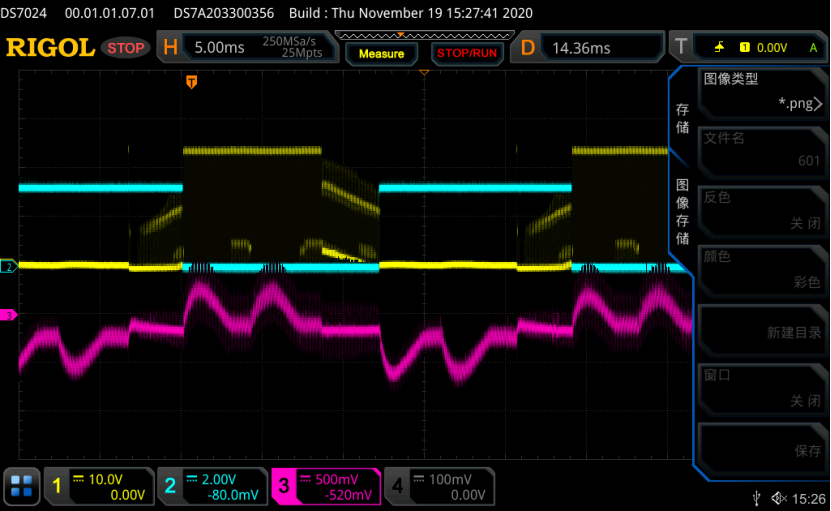

                                                                  波形600

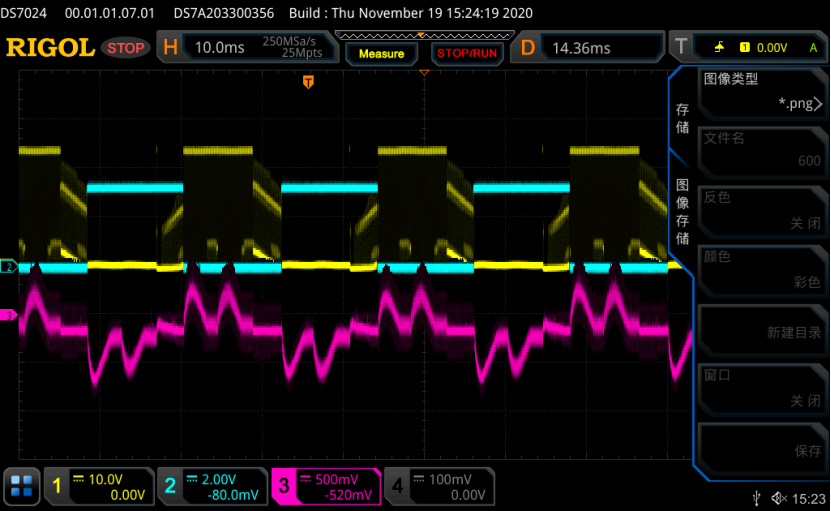

                                              波形601





电机高速度运行时候  （3000r/min）



波形 602 波形603







                                                          波形602

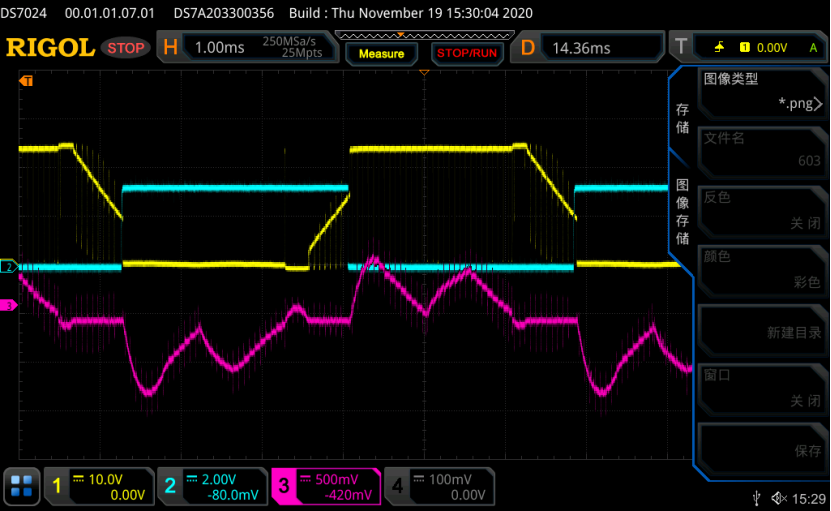

                                                               波形603







结论：直流无刷电机的霍尔传感器输出信号的特点：







高电平 ：起始于 悬空相导通为 +24V    终止于 悬空相导通为-24V



低电平： 起始于 悬空相导通于 -24V     终于于  悬空相导通为+24V
