TC234 之STMDIV 工程中设置方法

现在想明白了为什么在定义CCUCON0 的时候为什么要使用 ##  拼接符？

我想是因为PLLfreq  有好多选择  就我知道的有80MHz  150MHz  200MHz



在ifxScu_cfg.h 中







#define  IFXSCU_CFG_GTMDIV_200MHz      200MHz 就是pllfeq

现在就用到 ##  拼接符号的 概念了

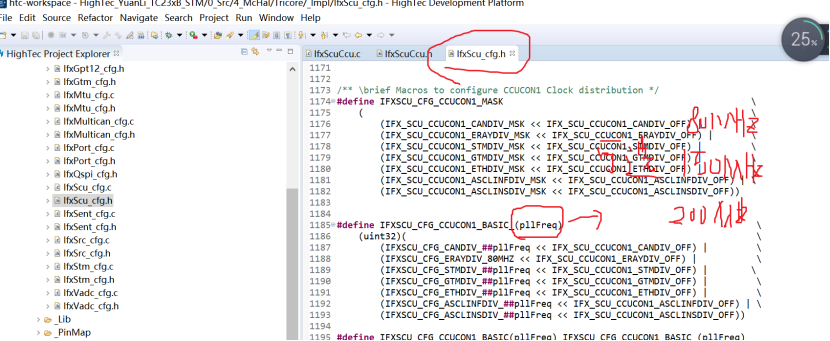

上图中的pllfreq   我已经定义为200MHz

那么 上图就是

(IFXSCU_CFG_STMDIV_##pllFreq << IFX_SCU_CCUCON1_STMDIV_OFF)

实际上就是

(IFXSCU_CFG_STMDIV_200MHz << IFX_SCU_CCUCON1_STMDIV_OFF)

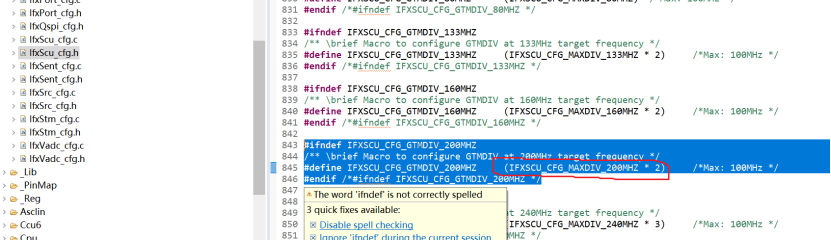

前面已经定义了

#define IFXSCU_CFG_STMDIV_200MHZ     (IFXSCU_CFG_MAXDIV_200MHZ * 2)     /*Max: 100MHz */



所以我猜想这样的话   STMDIV 就等于2



现在我验证一下：

#define IFXSCU_CFG_STMDIV_200MHZ     (IFXSCU_CFG_MAXDIV_200MHZ * 8)

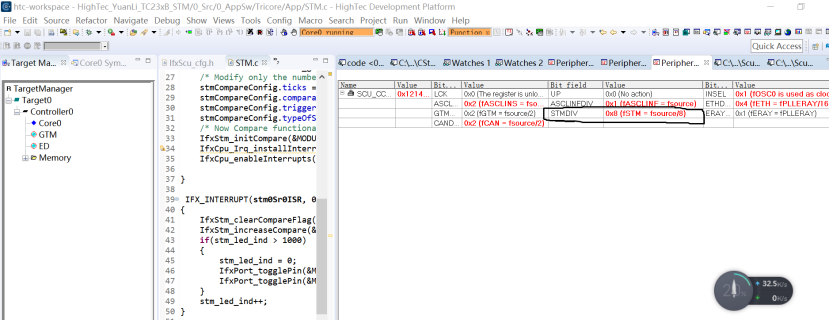

然后仿真以下， 看一下STM的分频系数是不是变成8了。













现在已经是8分频了 但是实际上STM 的输入时钟应该是和2分频 一致的。



观察指示灯的 闪烁 频率还是1秒一次  。

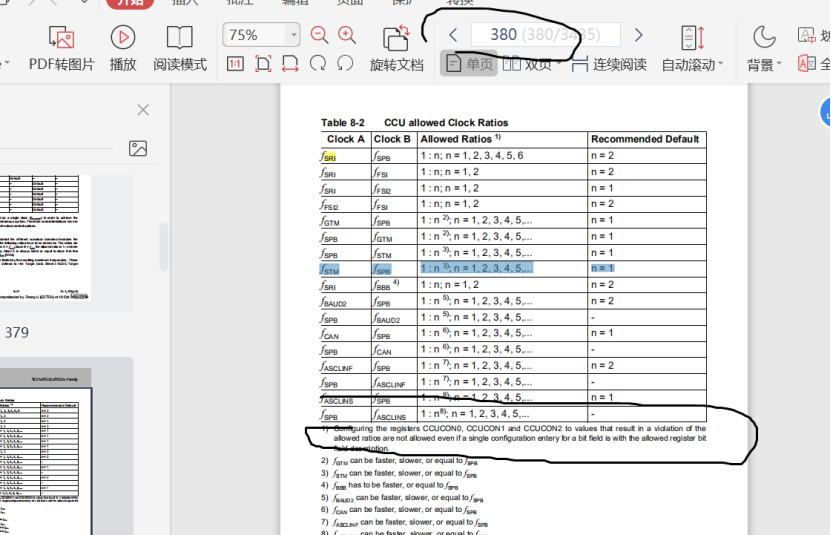

我记着好像是频率 比率 是确定的，一般不能胡乱修改。
