Sqraap2 之ckfa 方法直接下载电机控制器程序 sci bootloader

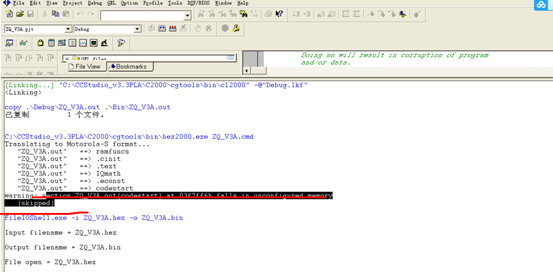

刚开始编译链接的时候提示

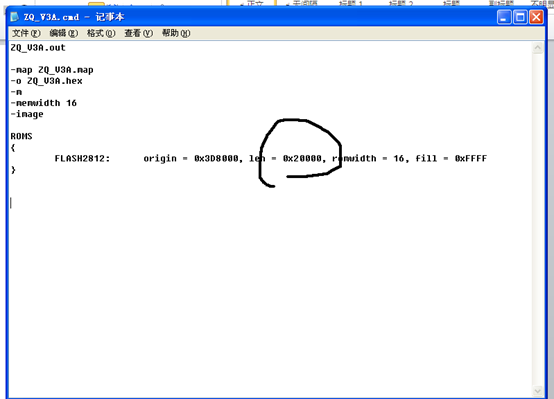

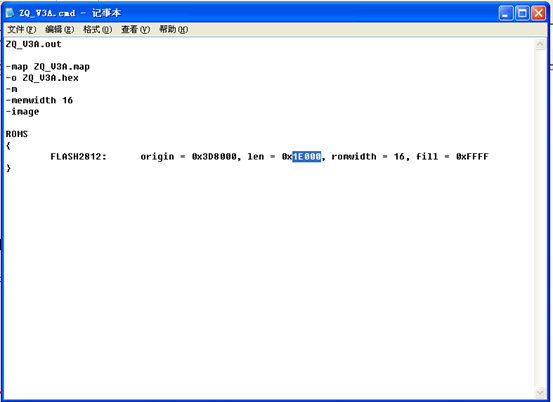

我想因为ZQ_V3A. CMD 还没来得及改正

该正前



因为i这个bootloader 是另外一种方式 不需要把FLASHA 拿出来预留了

所以

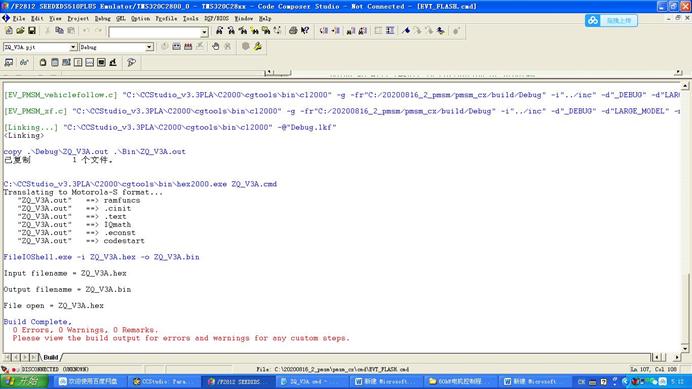

再次进行编译 连接 无错误

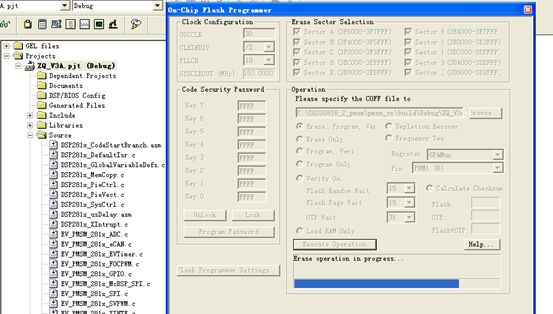

我重新找了一块30kw 看控制板下载进入falsh

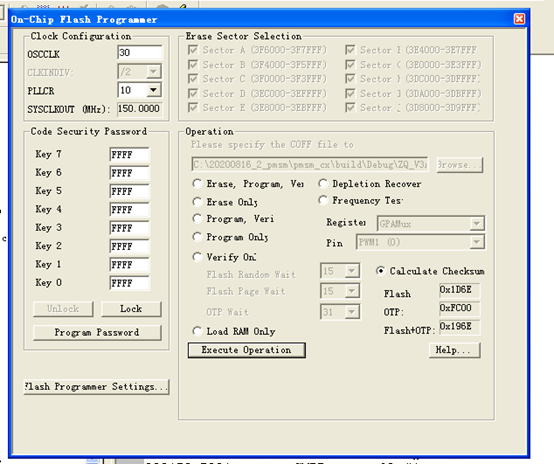

计算出来的是flahs checksum 是 0X1D6E

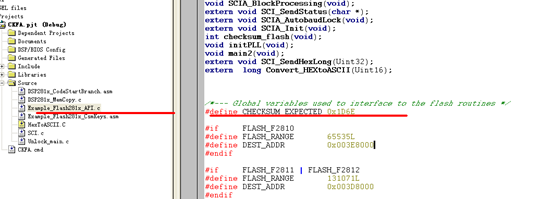

则现在需要修改CKFA 工程中的checksum expect

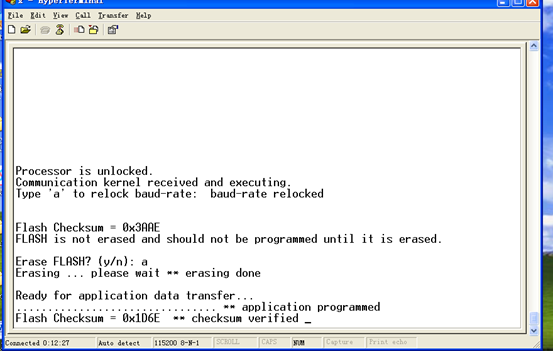

程序下载成功





程序以及文档连接

























现在 把 CPLD 程序下载进去 运行程序 进行验证





经过测试 程序运行0K

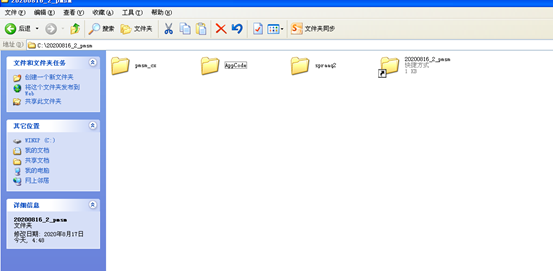

文件的路径







文档以及资料链接地址    百度网盘地址

spraaq 2 用超级终端传递ckfa.bin 传递ZQ_V3A.BIN  进行程序刷写

百度网盘链接：  https://pan.baidu.com/s/1W9L1xoubGpPIFJrYyFIYlw
