TC234用STM产生1毫秒的中断，然会在计数产生1秒的中断

首先 两点 我已经确认好了  就是 外部振荡器是20MHz  锁相PLL 输出200MHz

STMDIV 是 2    STM 模块输入的时钟是100MHz

STM的定时器 对100MHZ 的脉冲进行计数 。

STM有两个比较寄存器 都是32位   一个64位的计数器

64位的计数器需要两条指令才能完成，因此需要一个32位的捕获寄存器 STM_CAP

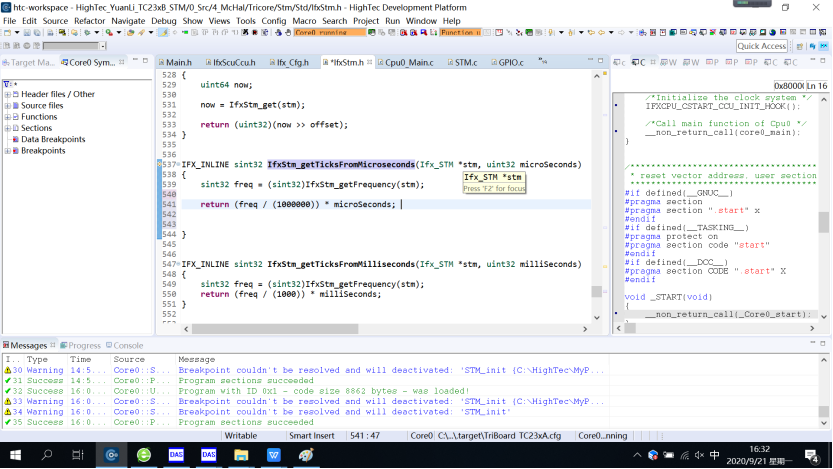

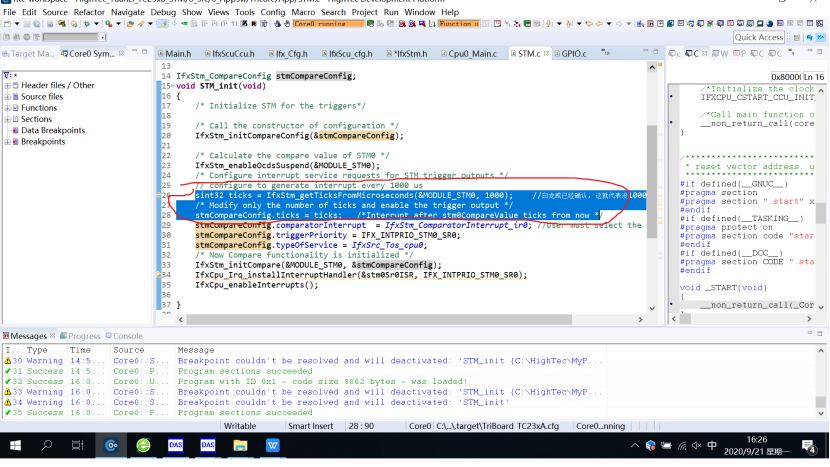

只要上述写法  我可以1000us 产生一次中断。

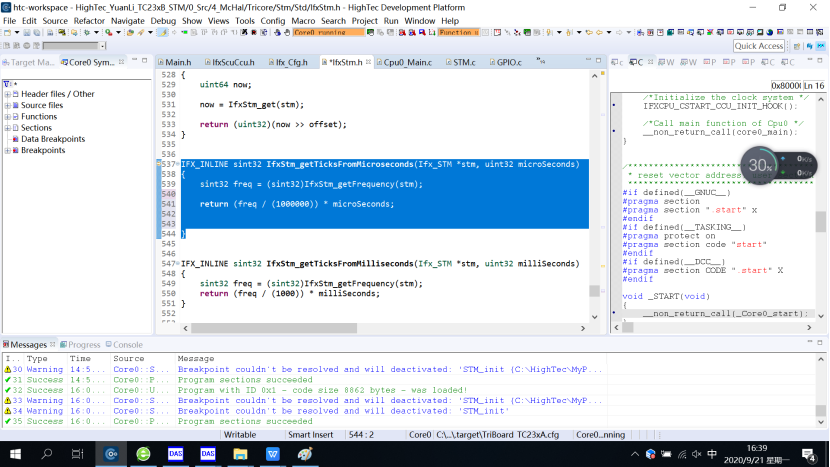

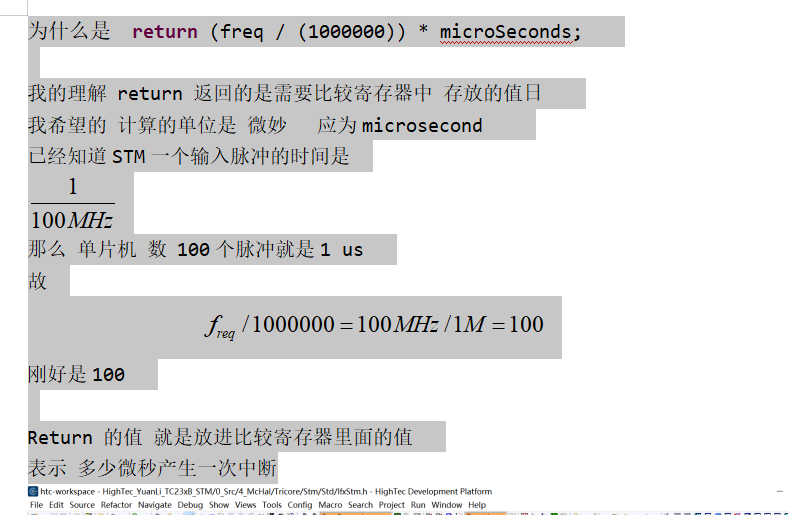

关于对ticks 的理解



























配置中断步骤

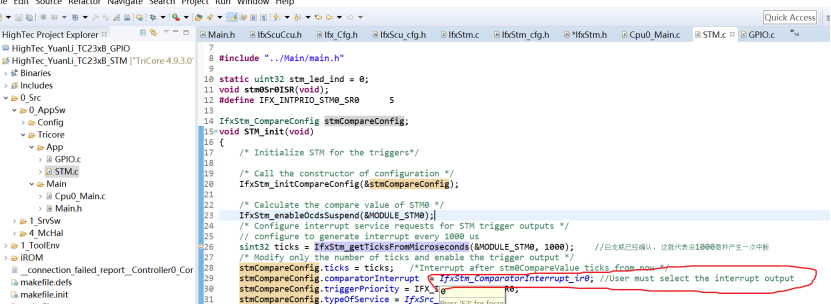

步骤1  需要指定 是STM 的比较寄存器0产生的中断

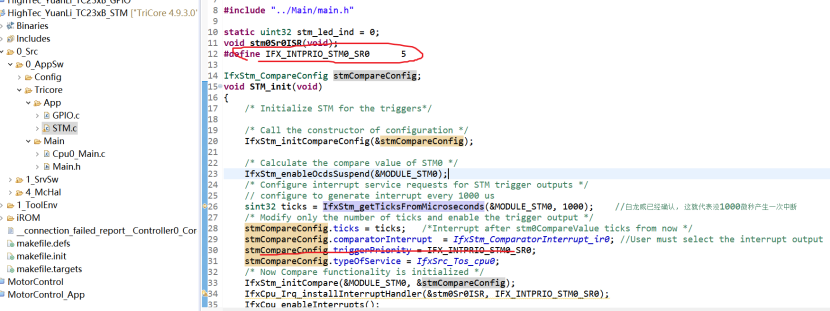

第2步  需要指定中断的优先级    优先级是5

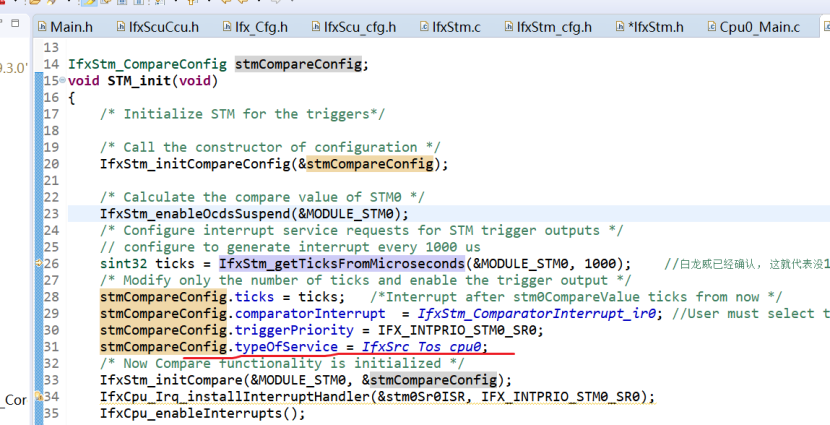

步骤3 指定 type of sevice

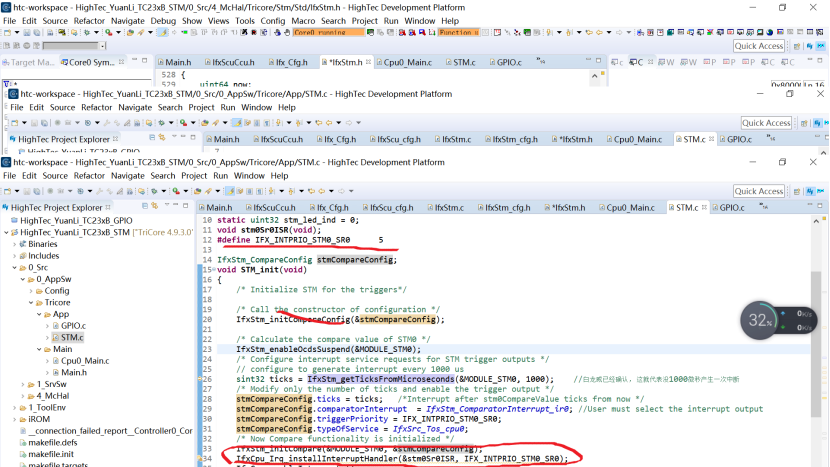

步骤5  安装中断处理函数入口

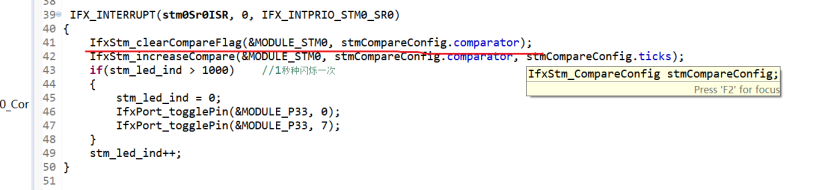

定义声明中断函数   在中断函数里面清楚中断标志
