日常记录(88)DC最后

因为拿不到工艺库和视频资料,workshop中的软肋library_check难以安装,以及workshop的综合失败。

主题

综合RTL到门级电路,采用自顶向下,(自底向上需要考虑顶层的连接中间的寄存器),主要技术包括:

  • 边界优化
  • 自动打乱分组
  • 多核优化
  • 并行或寄存器重置时间
    等等
    综合的过程常用以下命令。不存在约束也可综合。
    该命令提供更高的映射努力,算法优化,库分析,边界优化等(结构级、逻辑级、门级)
    compile_ultra
    在设计芯片初期,尽可能做出规划,写出质量高的RTL,使得用DC优化时更方便,不良的代码可能难以满足DC设定的约束。

DesignWare库

DesignWare是SoC/ASIC设计者最钟爱的设计IP库和验证IP库。
DesignWare 元件库包含设计和验证所必备的基础架构 IP,包括数据通路组件、AMBA 片上总线和微控制器(8051、6811)。

算法优化

A+2B+B变为A+3B
AC+BC变为(A+B)*C

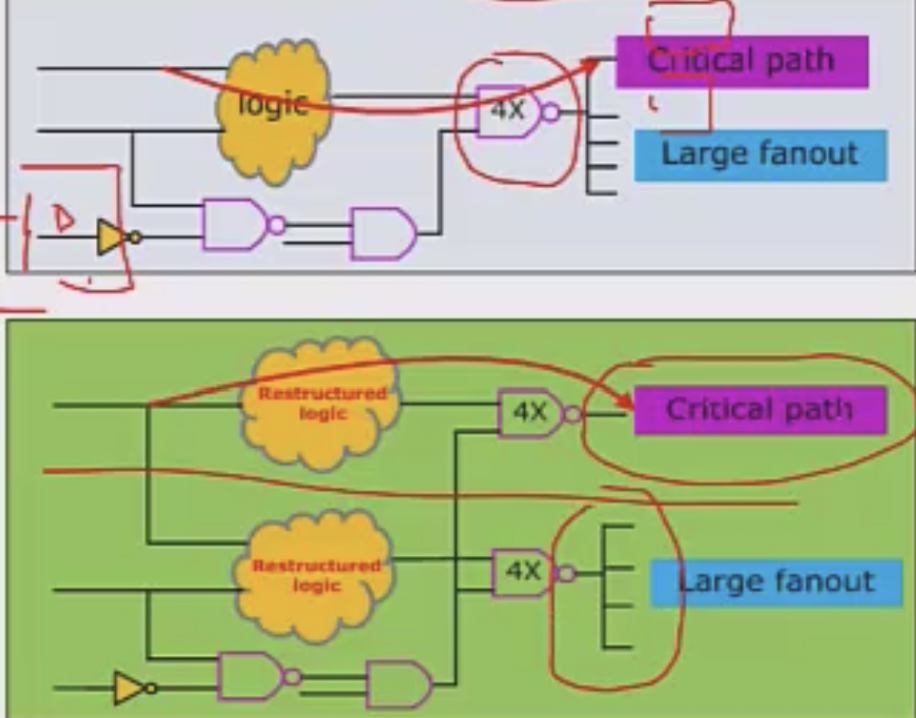

负载分隔优化

将要求高的路径单独分开,负载独立便于驱动

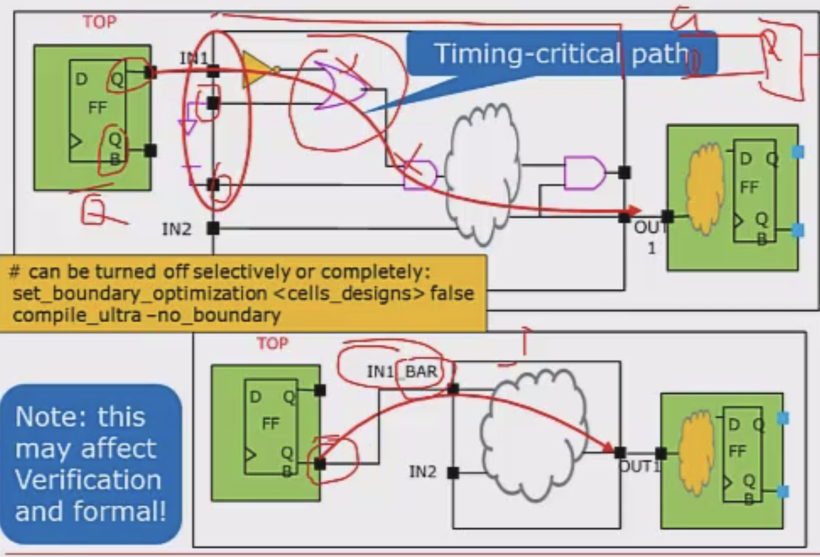

边界优化

对门电路等效,改变了结构可能影响形式验证等。

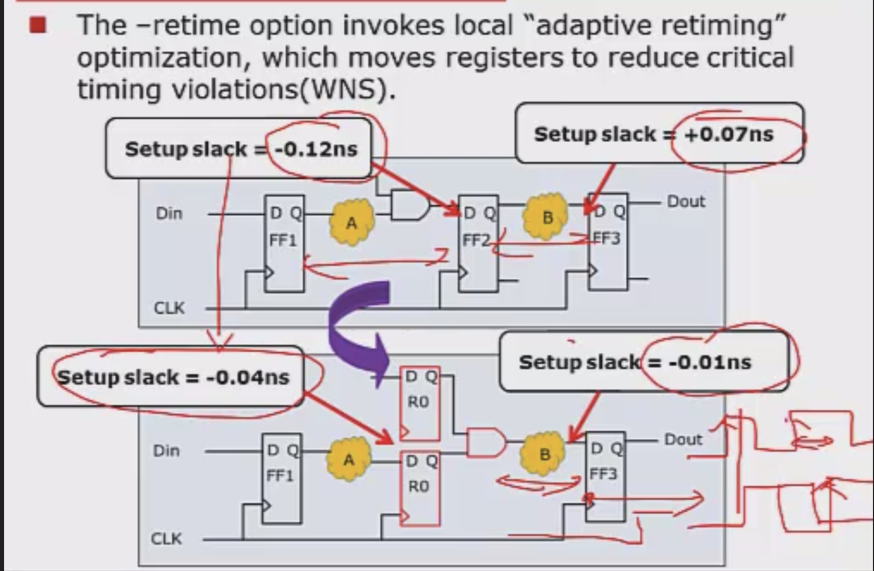

重置时间retiming

对时钟向后移位,尽可能满足约束

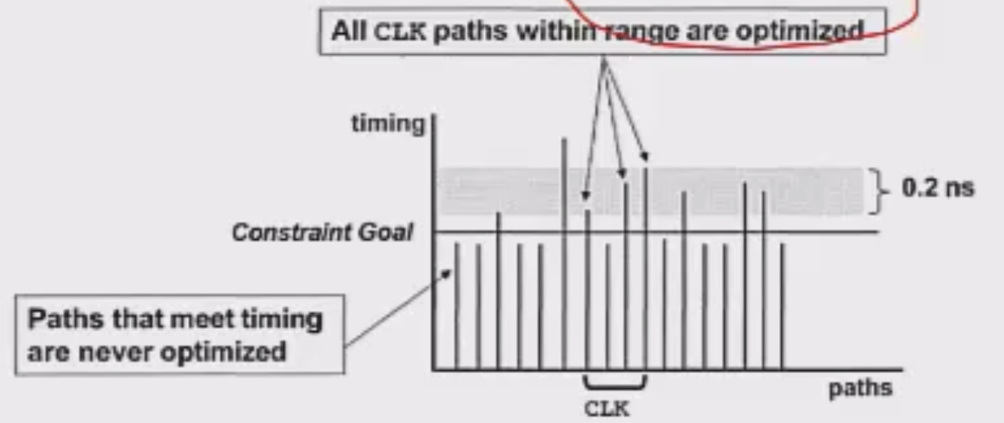

分组优化

对超出的时间进行分组优化,而不是只优化最差的那条(可能最差的无法优化)

报告

报告综合后的面积
report_area
报告约束
report_constraint -all
