日常记录（60）全视界-MCDF与SV1

多通道数据整形器（Multi-Channel Data Formatter）

设计结构与接口

一共分为：上行数据通道（Slave的数据端口，3个）、仲裁、整形（7个 ）、控制寄存器（4个）四个部分。

其中的仲裁器位于内部，没有外部接口对应。整形器有FMT_ID的通道号码未列出，其它都在图上进行了标识。

因为仲裁器在内部，对外部接口时序来讲，只说明上行数据通道、整形、控制寄存器三部分。另外，控制寄存器需要额外的寄存器地址和功能说明。



验证结构与分配

驱动

不同于绿皮书的名词和说法。这里使用激励发生器（Stimulator、drv）实现数据的发起，具体的实现上采用Channel initiator（发起器）、Registers（发起器）。

监视

监视器monitor，应该考虑到独立、复用、可维护，以及封装性，采取灰盒验证的策略，组件功能单一，因此最终应该设计出：每个不同点位的monitor，共6个。

比较

对来自不同的monitor信息进行存储、和检查。包括：Formatter的单独通路、MCDF的单独多条通路、Reg与Channel的通路对比。

倾向于集中管理激励与检查，体现统一，至于监视器，倾向于分散。







 验证与计划进度

划分好每个功能需要的时间，尽可能并行安排人员。



发生器的随机化

激励发生器视角

（和模块外部接口一致）：

1. 时钟和复位

2. 寄存器配置

3. 上行数据通道输入

4. 整形器的反馈

激励种类视角

1. 从通道的下行数据输入速率，整形器FIFO深度测试

2. MCDF的自身功能，优先级，从端使能

3. 输入数据的关系，组合

4. 正常异常协议，错误返回值，异常错误的恢复。

5. 延时问题。

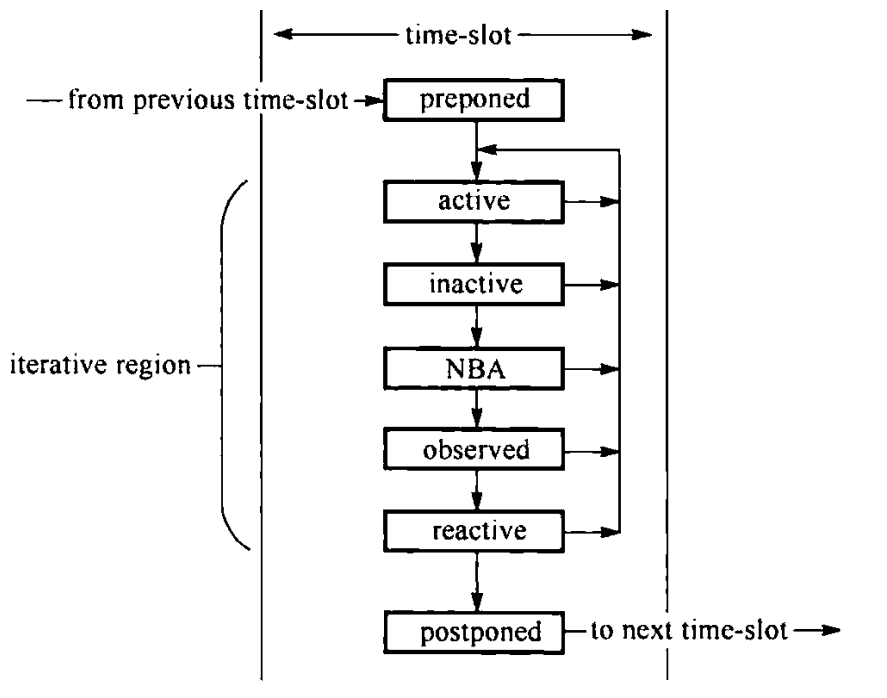

TimeSlot的再说明

preponed来自于上一个时隙的结尾。

active执行RTL的非阻塞，

inactive执行RTL的#0操作，

NBA执行阻塞操作，

observed执行SVA断言，

reactive执行tb代码。

postpone执行PLI、DPI的外部语言。

后面的任何对数据更改会重新进行active采样数据等操作。



\$exit

强制结束program



define parameter localparam

https://blog.csdn.net/u011729865/article/details/71774357

`define：可以跨模块的定义；
parameter：本module内有效的定义，可用于参数传递；
localparam：本module内有效的定义，不可用于参数传递；

所以，一般情况下，状态机的参数都是用localparam的。



 =与ref

在数据赋值上的=为数据值改变，对象本身的赋值，也是引用，数据值改变需要对象自定义copy。

ref为数据值的引用。



randc与rand

1. randc的成员优先于rand成员完成随机化。

2. 成员类句柄可以被声明为rand，内部的变量成员具有随机特性。

3. [std::]randomize(value)，可以将普通变量进行随机。



4. 约束求解器支持vector（logic|int|{}）、enum、struct packed

5. soft实现软约束，低优先级。

6. obj.randomize(null)不对所有变量随机，obj.arr.rand_mode(0)关闭随机属性，obj.acc1.constraint_mode(0)关闭约束块。



随机化的稳定性

1. 默认种子为0，各自的模块（不同的module）使用相同的种子。

2. 子线程RNG来源于父线程（模块里多个initial），根据需要进行获取，根据获取顺序分配随机值。对象同理。

3. \$srandom(seed_value)设置module的内部seed，srandom在类中设置对应类的seed。

4. post_random中存储使用过的随机值到队列，使用约束防止下一次随机出现已经使用过的值。在pre_random也可以进行一些预处理。
