1. 整体调用过程

top

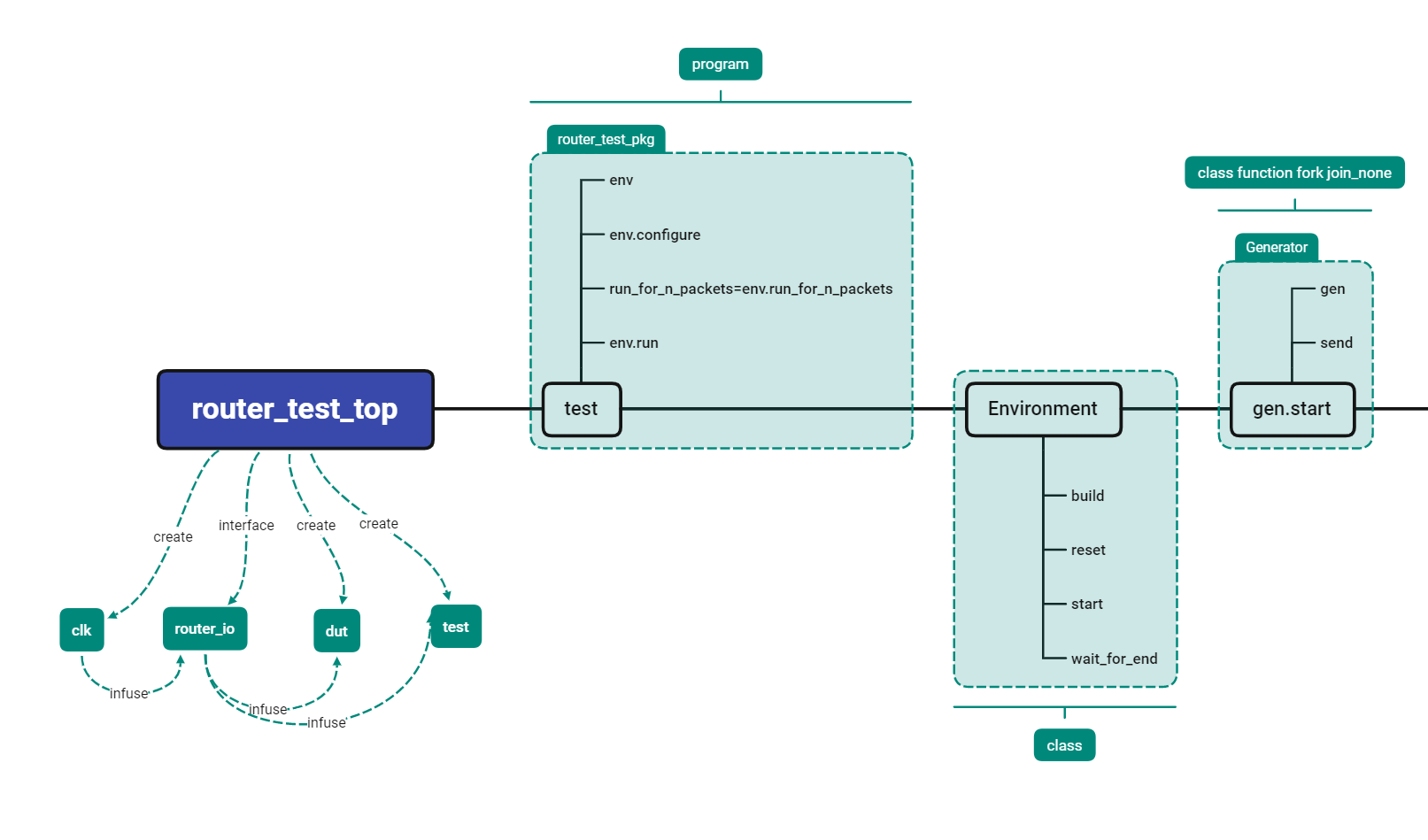

top是一个module，它创建了clk，创建了router_io的interface，然后实例化了dut和test。

test_top

test是一个program，它导入了router_test_pkg的包，实例化包中的env，然后设定包中的全局变量，对env进行运行。

env

env以及后续的类型为class，env包括了其它所有，分别构建、重置、开始并发线程，等待结束（sb的事件）。

gen

并发过程为gen生成pkt，发送给drv。

drv

drv收到后驱动dut，发送数据给sb（说明：这里的数据不是线上数据）。

recv

另一端的recv从线上获取pkt，发送给sb。



sb接收数据和对比

https://gitee.com/bai-mengwei/sv_tb_router/blob/master/Scoreboard.sv#L36-40

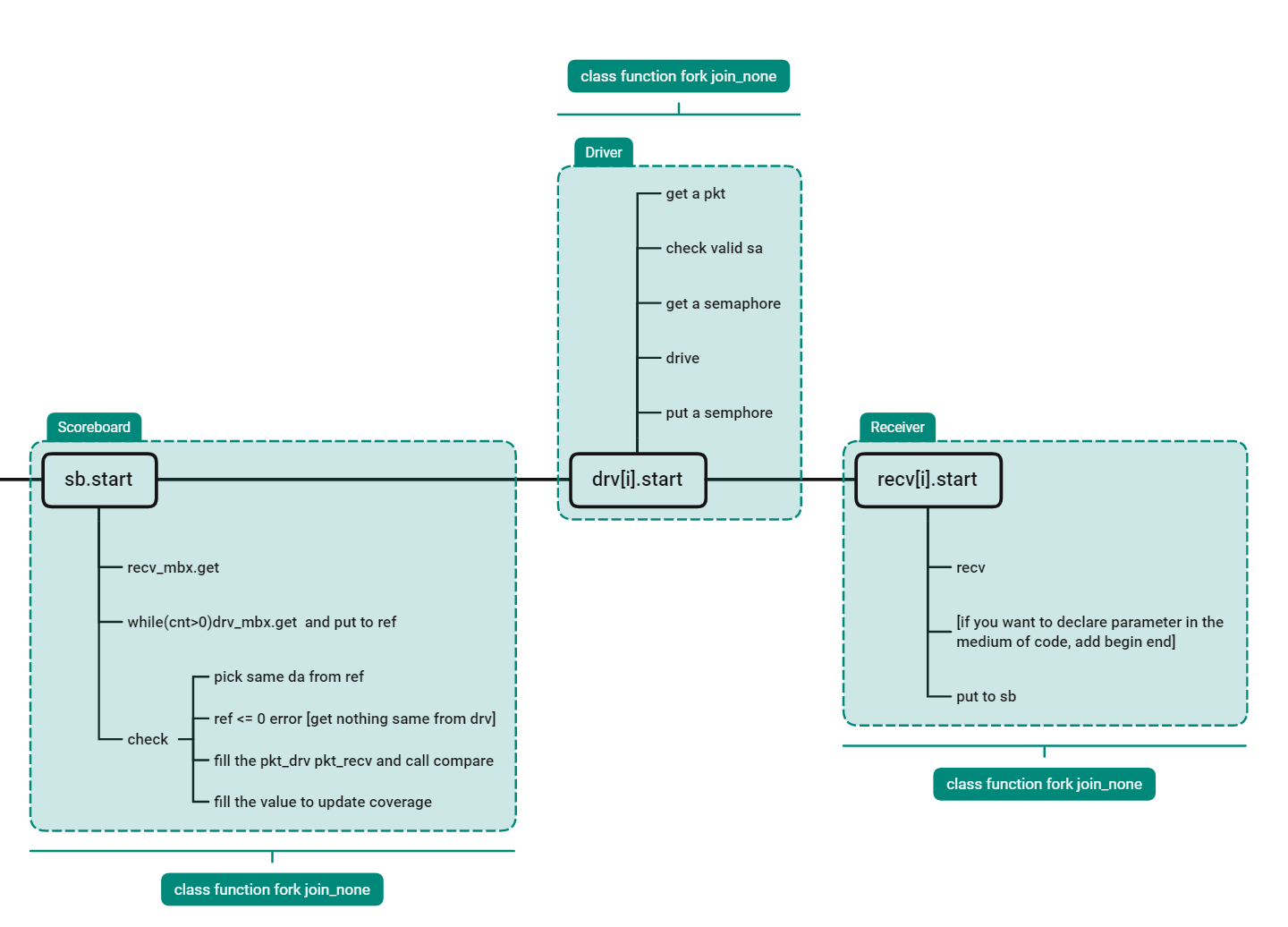

sb接收数据，主要是接收recv的数据（邮箱方式），接收drv数据直到接收完毕，存储到队列中，对比目的端口相同的pkt内容，判定匹配，删除队列中的对应数据，然后采样到cov中。



当sb的接收数据达到发送量，或者cov收敛完毕，结束。

、



2. 架构与完整架构对比

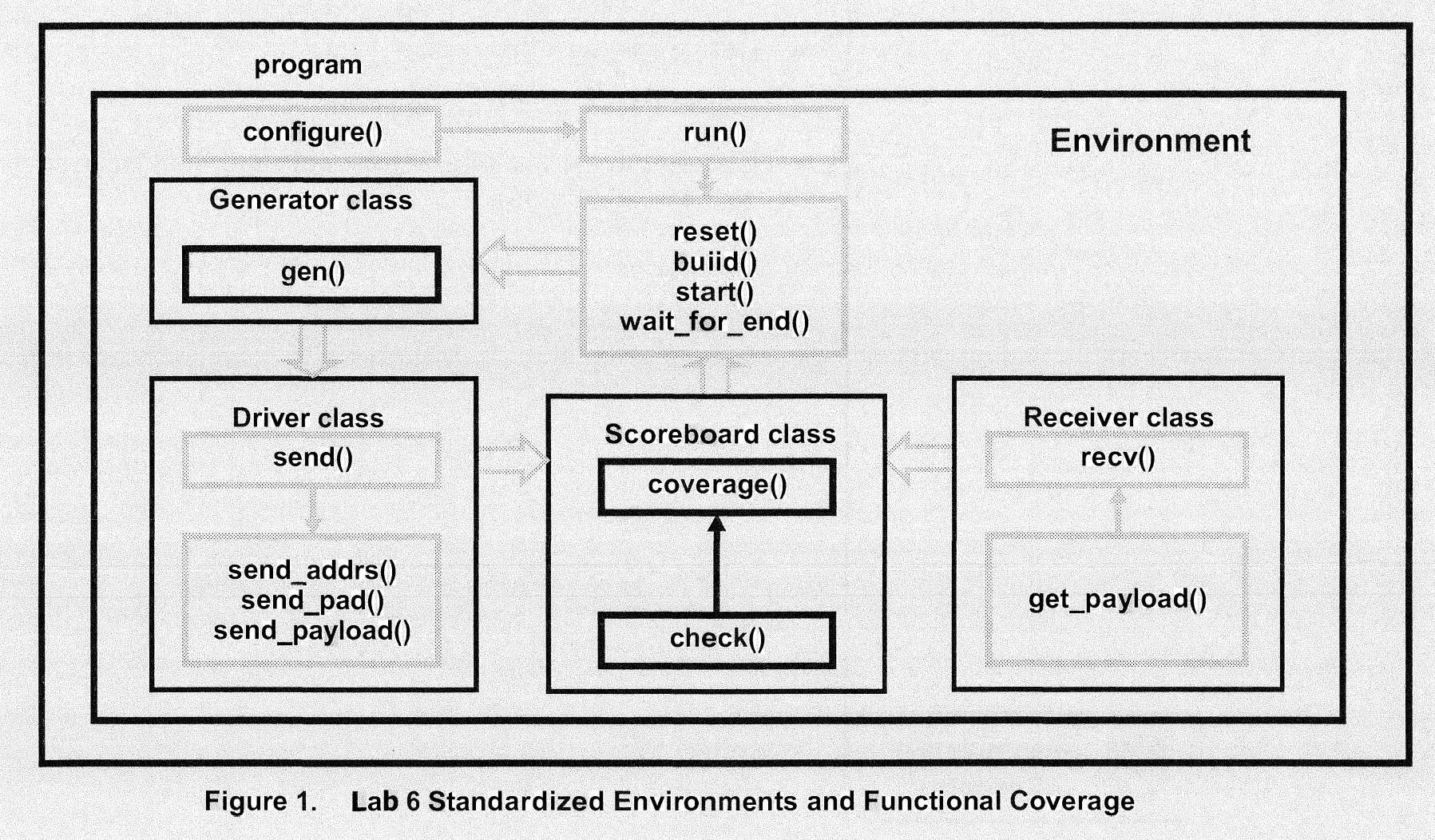

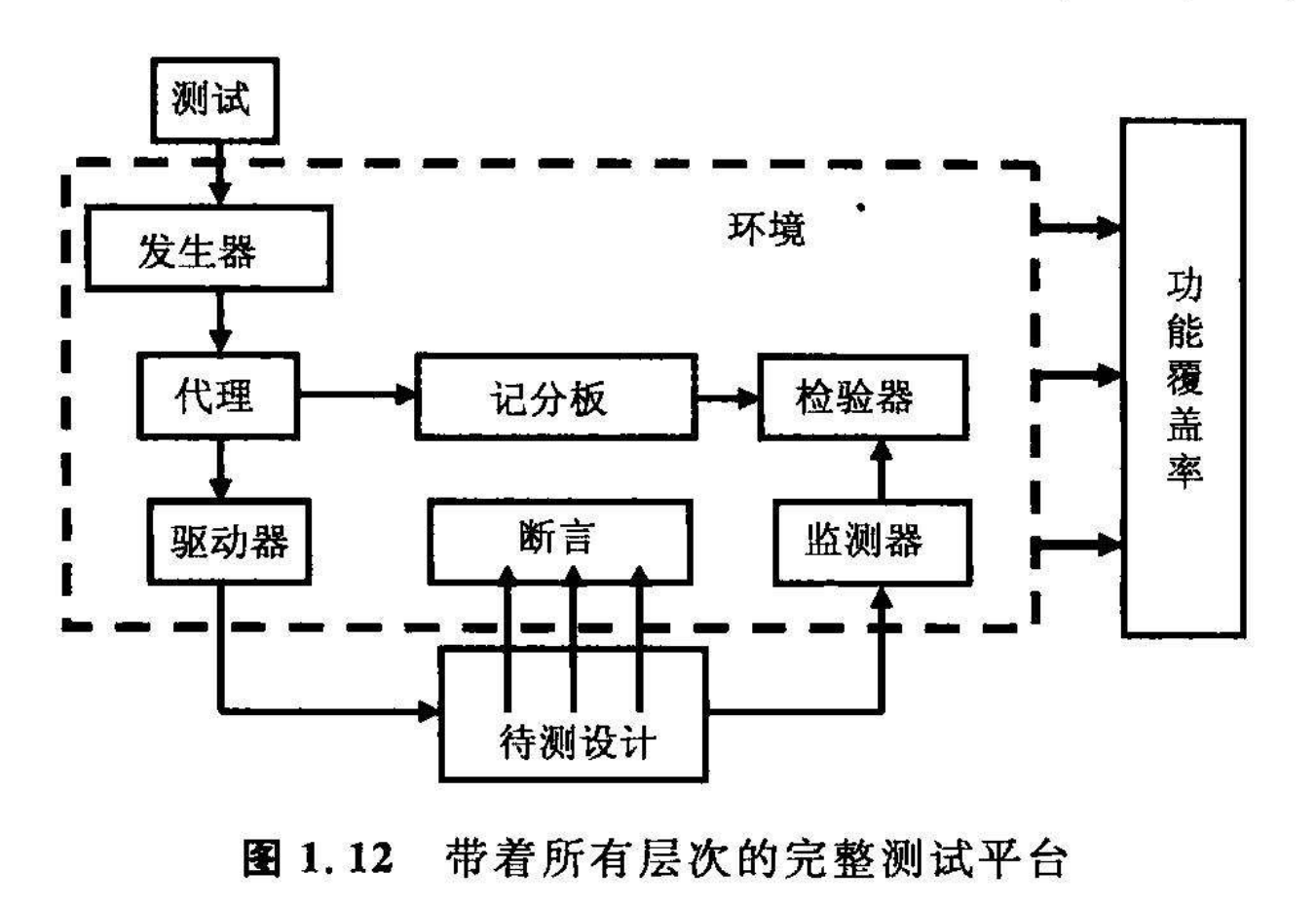

左图的完整平台中，代理（节点）被驱动器替代，驱动器发送了pkt给sb。检验器被放入计分板中。监视器即recv。功能覆盖率由sb采集。





3. 通信过程说明

3.1 Generator的mbx

个数为16个。当生成一个pkt后，认定pkt的目的地址，然后发送到给定的drv。

https://gitee.com/bai-mengwei/sv_tb_router/blob/master/Environment.sv#L48-52

3.2 获取数组、信箱大小

https://gitee.com/bai-mengwei/sv_tb_router/blob/master/Scoreboard.sv#L37-NaN

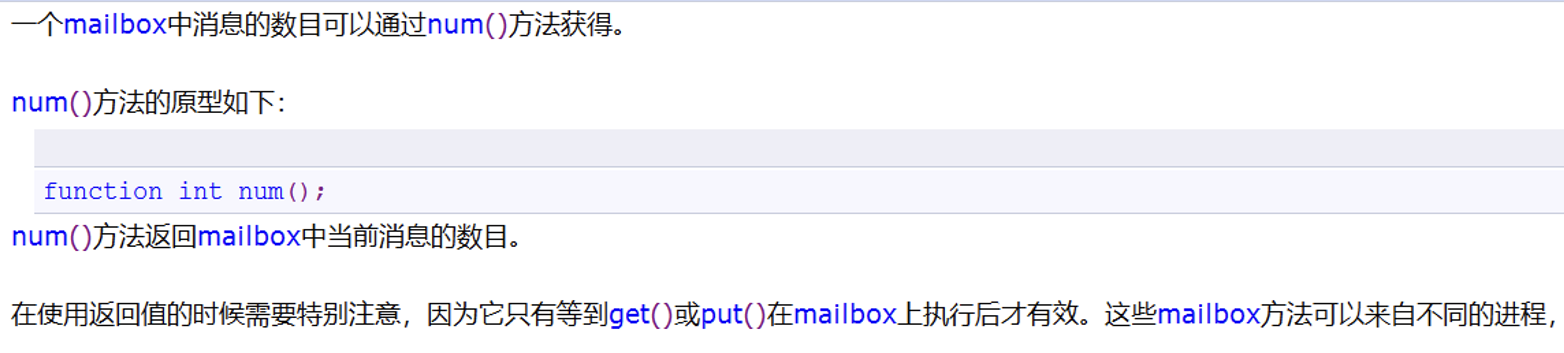

mbx在sb中，使用num获取大小，而针对于队列和数组的大小，采用size





3.3 cb的延时修改默认值

从波形中可以看出最终驱动的时候具有延迟性质

https://gitee.com/bai-mengwei/sv_tb_router/blob/master/rtl/router_io.sv#L13-NaN

在cb的第一句中：

default input #1 output #1

3.4 virtual定义的函数和任务属于extern时

实现的过程去掉virtual关键字

3.5 interface的传递过程

如果报错说interface传递未连接，则注意：modport的cb定义是否正确。

更重要的是：确定好make过程的文件顺序：

DUT、PKG、TOP、TEST。最重要的是TOP在前，然后是TEST。先module，后program。

https://gitee.com/bai-mengwei/sv_tb_router/blob/master/Makefile#L2-14

至于传递过程的module中实例化的interface，到了program中成了router_io.tb，是可以的

https://gitee.com/bai-mengwei/sv_tb_router/blob/master/test_top.sv

https://gitee.com/bai-mengwei/sv_tb_router/blob/master/test.sv



4 sformatf与psprintf

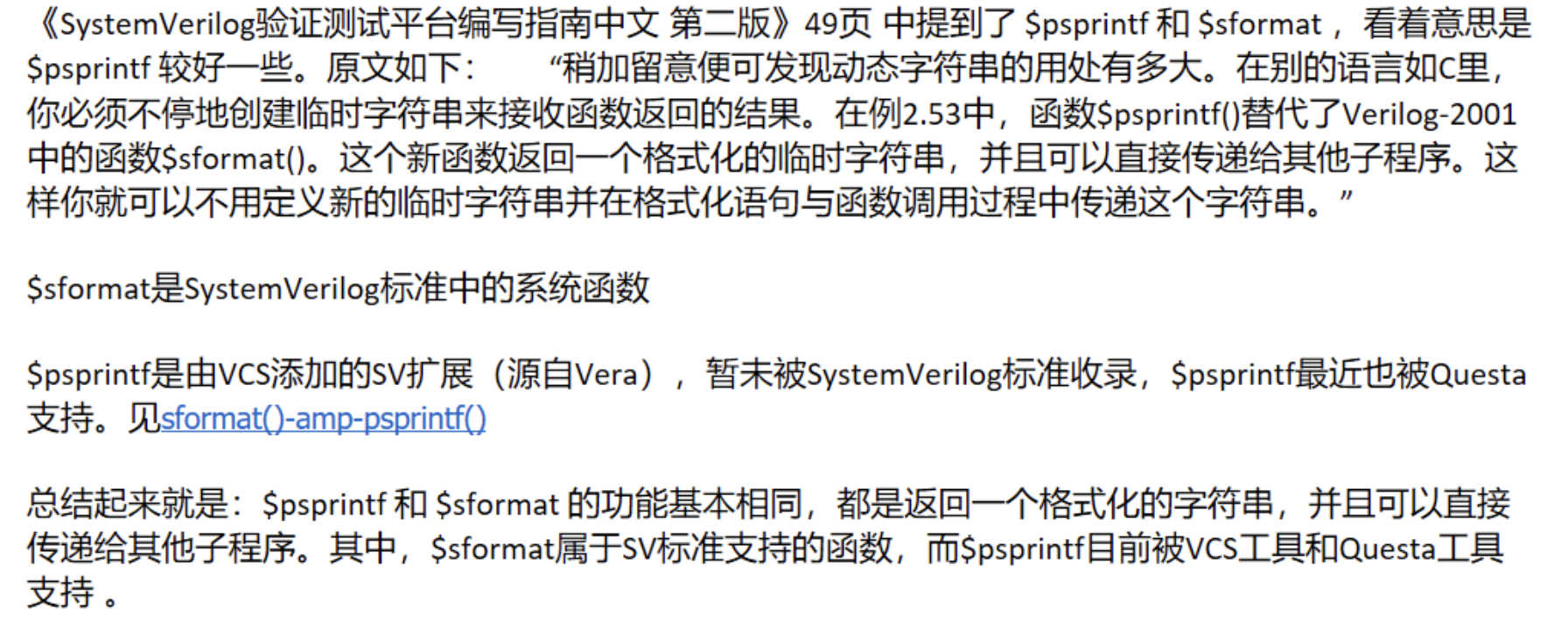

psprintf函数是vcs的，同样的功能，返回字符串。

而sformat是将结果存入到定义的string里的。





5 数组定位方法

在sb中，需要查找到同样da的数据（从drv过来的数据临时存入到的队列中）。

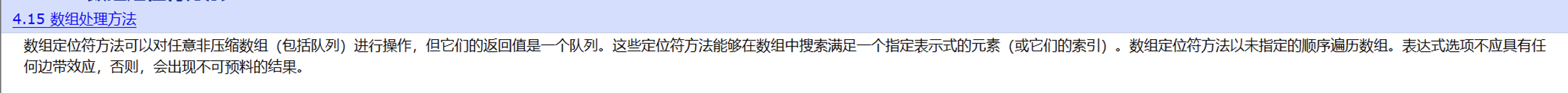

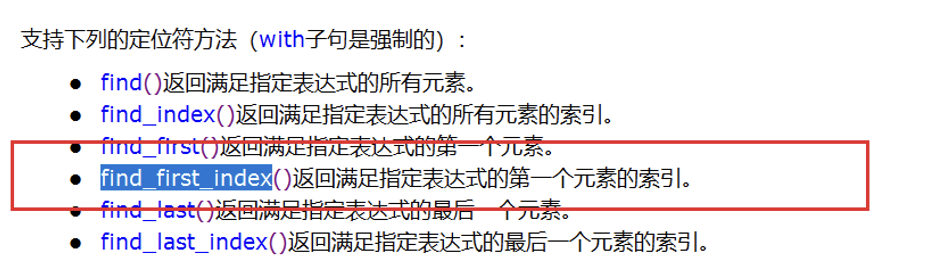

查找使用如find_first_index() with (item == xx).

返回的值为队列，需要用标号进行取出。



 还有其它函数





6. 队列和邮箱的区别

其实单个线程去看，将队列传入就可以说是一个邮箱了。

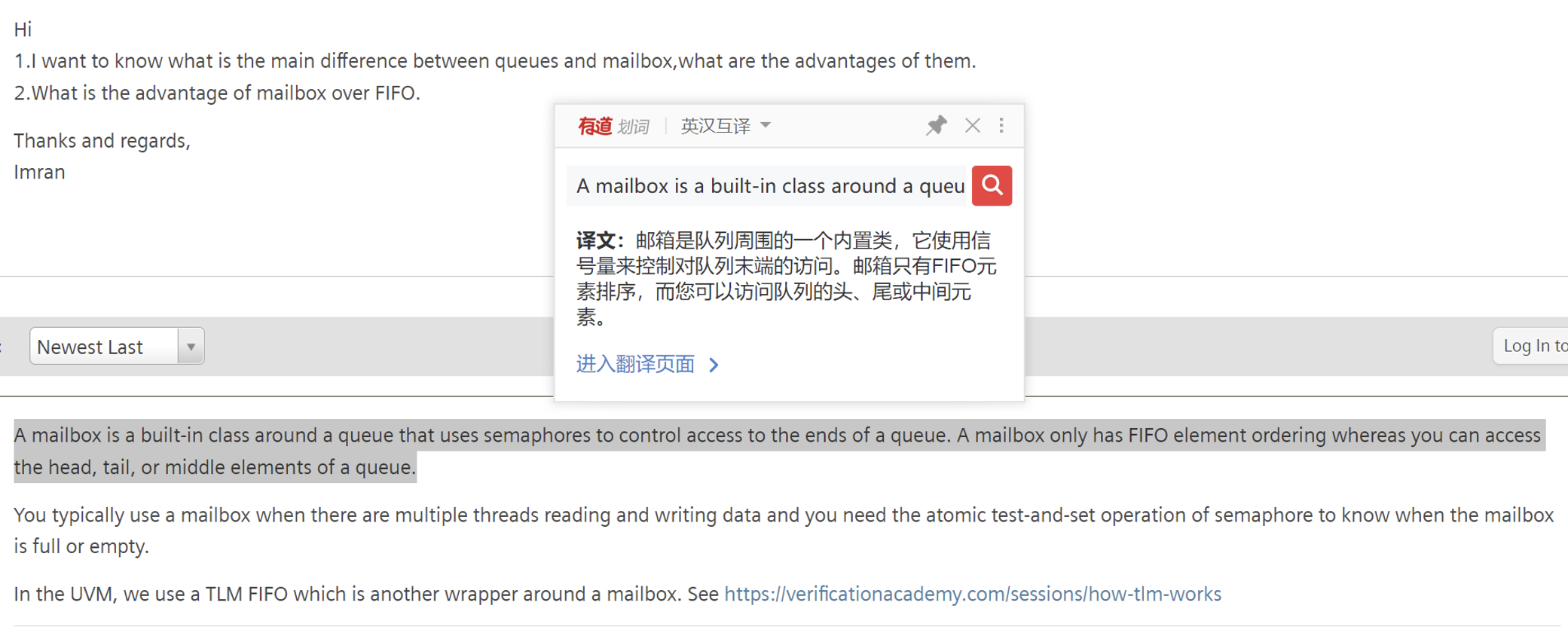

邮箱是用于并发过程的，实现过程在队列之上，具有线程安全的特点，原子操作等。

uvm的tlm在邮箱基础上实现。



7. 功能覆盖率文件和文本生成

使用urg命令

	urg -dir simv.vdb
	urg -dir simv.vdb -format text

https://gitee.com/bai-mengwei/sv_tb_router/blob/master/Makefile#L17-18



8. 整体说明

在Packet中：

定义约束、定义信箱数据类型（后续组件使用）。顺便定义了比较函数。

packet需要randomsize，然后发送。



在Generator中：

实例化需要信箱、发送个数。

定义信箱，定义并实例化Packet，然后发送给Drv。



在Driver中：

实例化需要名称，自己的接收信箱，自己的发送信箱，信号量，端口。

定义了DriverBase用于底层驱动。

上层开辟线程等待数据到来，目的地址添加了信号量

然后数据包发送给scb



Receiver中：

实例化需要名称，目的地址，自己的发送信箱，端口。

定义了ReceiveBase用于底层监控

上层开辟线程等待接收，接收数据发送给scb。



ScoreBoard中：

实例化需要名称，两个接收信箱，端口。

定义功能覆盖率。

开辟线程进行信箱数据接收，以Receiver的数据作为检查目标，从Driver发来的数据中进行查找。二者相等，则记录功能覆盖率，否则终止。覆盖率达到100，则触发DONE事件。



Environment中：

定义发送包的量，定义组件之间的信箱，将其传入并实例化。

其中的drv共16个。接收器共16个。生成器1个，计分板一个。

每个drv配备对应同样旗语16个。drv之间通过旗语，确保发往输出端口的数据还未发完的时候不会被中断。



最终等待计分板中的DONE信号触发，结束程序执行。
