实验2 多个逻辑段的汇编源程序编写与调试

1. 实验任务1

• 任务1-1

　　　　task1_1.asm源码

assume ds:data, cs:code, ss:stack

data segment
        db 16 dup(0) ; 预留16个字节单元，初始值均为0
        data ends

stack segment
        db 16 dup(0) ;预留16个字节单元，初始值均为0
stack ends
code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, stack
        mov ss, ax
        mov sp, 16 ; 设置栈顶

        mov ah, 4ch
        int 21h
code ends
end start

　　　　

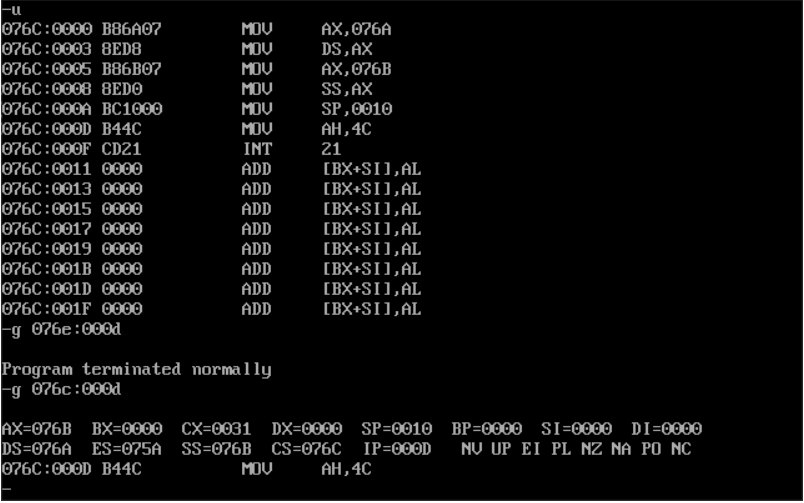

　　　　task1_1调试到line17结束、line19之前截图



　　　　问题回答

　　　　　　① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS)= 076B， 寄存器(CS) = 076C

　　　　　　② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-2 ， stack的段地址是 X-1



•  任务1-2

 　　　　任务task1_2.asm源码

assume ds:data, cs:code, ss:stack

data segment
        db 4 dup(0) ; 预留4个字节单元，初始值均为0
        data ends

stack segment
        db 8 dup(0) ; 预留8个字节单元，初始值均为0
stack ends
code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, stack
        mov ss, ax
        mov sp, 8 ; 设置栈顶

        mov ah, 4ch
        int 21h
code ends
end start

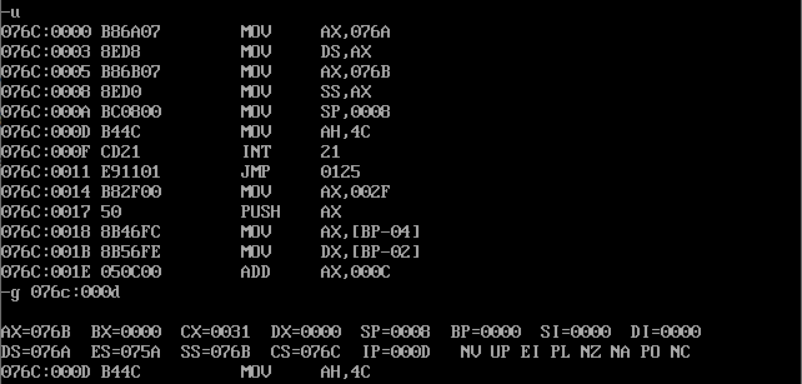

　　　　task1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图





　　　　问题回答

　　　　　　① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076B， 寄存器(CS) = 076C

　　　　　　② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-2， stack的段地址是 X-1。



•  任务1-3

 　　　　任务task1_3.asm源码

assume ds:data, cs:code, ss:stack

data segment
        db 20 dup(0) ; 预留20个字节单元，初始值均为0
data ends

stack segment
        db 20 dup(0) ; 预留20个字节单元，初始值均为0
stack ends
code segment
start:
        mov ax, data
        mov ds, ax
        mov ax, stack
        mov ss, ax
        mov sp, 20 ; 设置初始栈顶

        mov ah, 4ch
        int 21h
code ends
end start

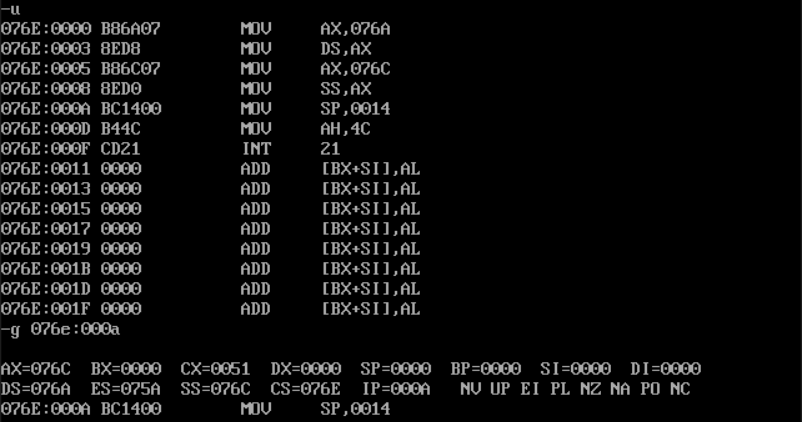

　　　　task1_3调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

　　　　问题回答

　　　　　　① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS) = 076C， 寄存器(CS) = 076E

　　　　　　② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-4， stack的段地址是 X-2。



• 任务1-4

　　　　任务task1_4.asm源码

assume ds:data, cs:code, ss:stack
code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, stack
        mov ss, ax
        mov sp, 20

        mov ah, 4ch
        int 21h
code ends

data segment
        db 20 dup(0)
data ends

stack segment
        db 20 dup(0)
stack ends

end start

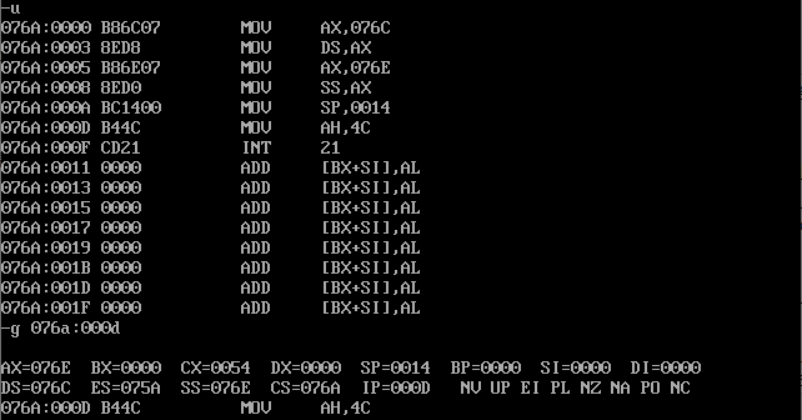

　　　　task1_4调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图



　　　　问题回答

　　　　　　① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = 076C， 寄存器(SS) = 076E， 寄存器(CS) =076A

　　　　　　② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X+2， stack的段地址是 X+4。



• 任务1-5

　　　　① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 [N/16]*16。

xxx segment
        db N dup(0)
xxx ends

　　　　② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

　　　　task1_4.asm可以正确运行。



2. 实验任务2

• 汇编源代码

assume cs:code
code segment
start:
    mov ax,0b800h
    mov ds,ax
    mov bx,0f00h
    mov cx,80
p:
    mov ds:[bx],0403h
    inc bx
    inc bx
    loop p

    mov ah,4ch
    int 21h
code ends
end start

• 运行结果截图



3. 实验任务3

• 补充完整后的汇编源代码

assume cs:code
data1 segment
        db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends

data2 segment
        db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers
data2 ends

data3 segment
        db 16 dup(0)
data3 ends

code segment
start:
        mov ax,data1
        mov ds,ax
        mov cx,16
        mov bx,0
s:
        mov al,ds:[bx]
        add al,ds:[bx+16]
        mov ds:[bx+32],al
        inc bx
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

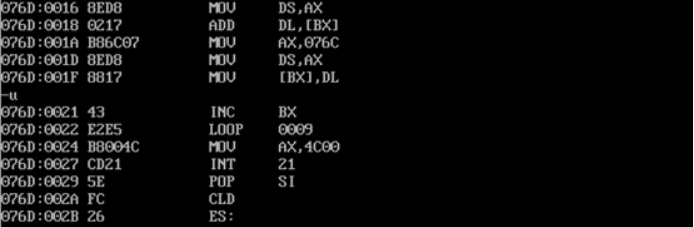

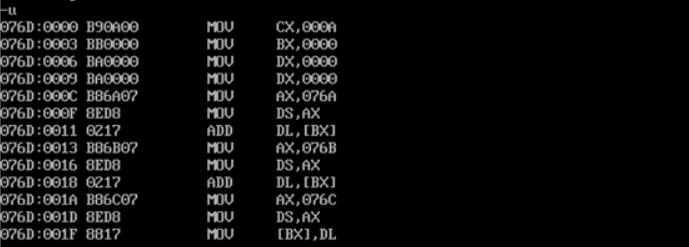

• 在debug中加载、反汇编、调试截图

　　要求给出，在数据项依次相加之前，查看逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令和截图以及，依次相加之后，查看逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令和截图。







4. 实验任务4

•  补充完整后的汇编源代码

assume cs:code

data1 segment
        dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends

data2 segment
        dw 8 dup(?)
data2 ends

code segment
start:
        mov ax,data1
        mov ds,ax
        mov ax,data2
        mov ss,ax
        mov sp,16

        mov bx,0
        mov cx,8

s: push [bx]
        add bx,2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

• 在debug中加载、反汇编、调试截图要求给出，在程序退出前，使用d命令查看数据段data2对应的内存空间的截图。



5. 实验任务5

• task5.asm源码

assume cs:code, ds:
data data segment
        db 'Nuist'
        db 2, 3, 4, 5, 6
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:     mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

• 运行结果截图

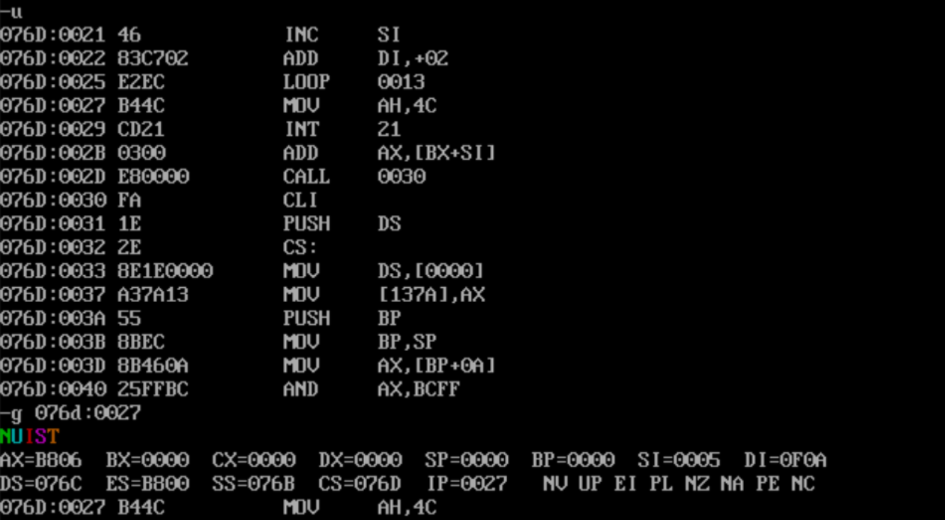

• 使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27执行之前）的截图

• 源代码中line19的作用是？

　　　　设置字母大写

• 源代码中data段line4的字节数据的用途是？

　　　　设置字体颜色



6. 实验任务6

• task6.asm源代码

assume cs:code, ds:data

data segment
        db 'Pink Floyd ' ; 16字节
        db 'JOAN Baez ' ; 16字节
        db 'NEIL Young ' ; 16字节
        db 'Joan Lennon ' ; 16字节
data ends

code segment
start:
        mov ax,data
        mov ds,ax
        mov bx,0
        mov cx,4

s:     mov al,[bx]
        or  al,20h
        mov [bx],al
        add bx,16
        loop s
        mov ah, 4ch
        int 21h
code ends
end start

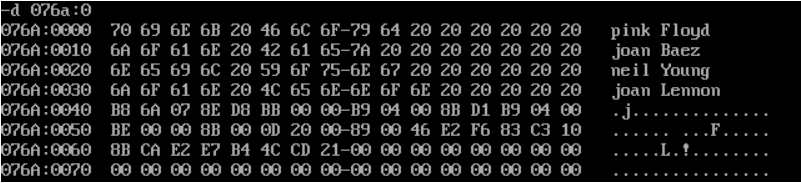

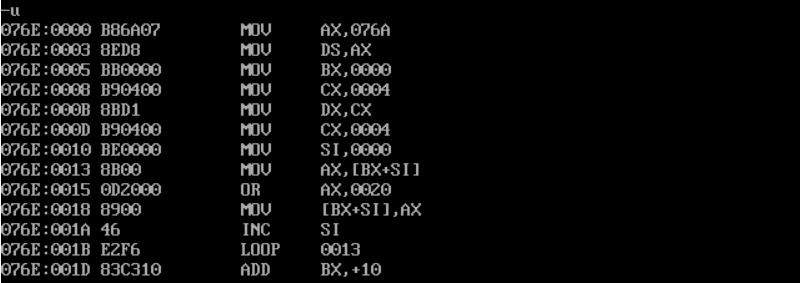

• 在debug中加载、反汇编、调试截图

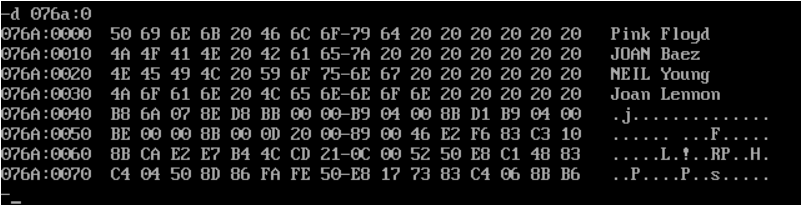

          要求给出，在程序退出前，使用d命令查看数据段data对应的内存空间的截图。





 7. 实验任务7

• task7.asm源码  1 assume cs:code, ds:data, es:table  2 3 data segment  4 db '1975', '1976', '1977', '1978', '1979 5 dw 16, 22, 382, 1356, 2390 6 dw 3, 7, 9, 13, 28

data ends

table segment
        db 5 dup( 16 dup(' ') ) ;
table ends

code segment
start:
mov ds,ax

   mov ax,table
   mov es,ax

   mov si,0
   mov di,0
   mov bx,20
   mov cx,5

   mov sp,0

s: mov ax,[si]
   mov es:[di],ax
   mov ax,[si+2]
   mov es:[di+2],ax

   mov ax,[bx]
   mov es:[di+5],ax
   mov dx,0
   mov es:[di+7],dx

   push cx
   mov cx,[10+bx]
   mov es:[di+10],cx

   div cx
   pop cx

   mov es:[di+0dh],ax

   add si,4
   add di,16
   add bx,2

   loop s

 mov ah, 4ch 17 int 21h 18 code ends 19 end start

• 调试截图

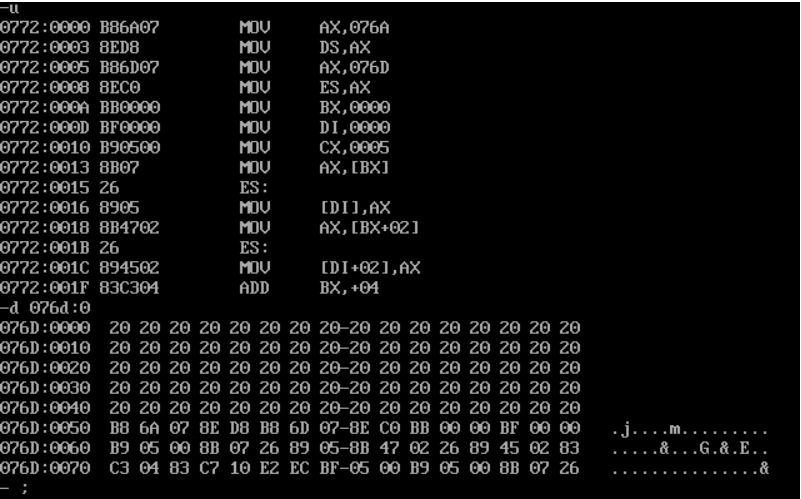

　　　　查看table段原始数据信息截图

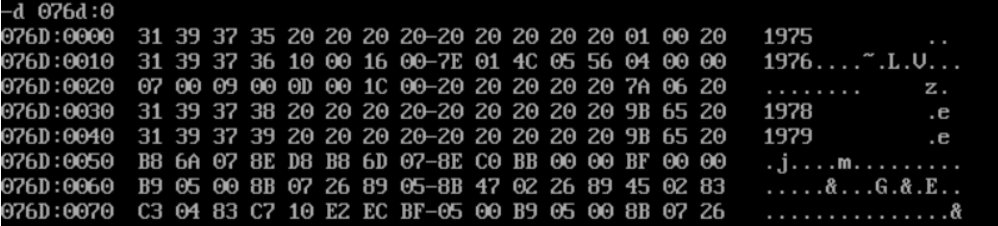

　　　　在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是否按要求结构化地写入到指定内存
