深入理解Linux系统调用

一 实验目标

1.本人学号尾号为70，找到编号为70的系统调用号，通过汇编指令触发该系统调用；

2.通过gdb跟踪该系统调用的内核处理过程；

3.重点阅读分析系统调用入口的保存现场、恢复现场和系统调用返回，以及重点关注系统调用过程中内核堆栈状态的变化。

二 预备知识

1.什么是系统调用？

系统调用是用户空间请求内核服务。操作系统内核提供很多服务。当程序读写文件，开始监听连接的socket ， 删除或创建目录或程序结束时，都会执行系统调用。换句话说，系统调用仅仅是一些 [C] (https://en.wikipedia.org/wiki/C_%28programming_language%29) 内核空间函数，用户空间程序调用其处理一些请求。

Linux 内核提供一系列的函数并且这些函数与CPU架构相关。 例如：x86_64 提供 322 个系统调用，x86 提供 358 个不同的系统调用。 系统调用仅仅是一些函数。

2.系统调用的过程

普通应用程序运行在用户态下，其诸多操作都受到限制，比如改变特权级别、访问硬件等。特权高的代码能将自己降至低等级的级别，但反之则是不行的。而系统调用是运行在内核态的，那么运行在用户态的应用程序如何运行内核态的代码呢？操作系统一般是通过中断来从用户态切换到内核态的。学过操作系统课程的同学对中断这个词肯定都不陌生。

中断一般有两个属性，一个是中断号，一个是中断处理程序。不同的中断有不同的中断号，每个中断号都对应了一个中断处理程序。在内核中有一个叫中断向量表的数组来映射这个关系。当中断到来时，cpu会暂停正在执行的代码，根据中断号去中断向量表找出对应的中断处理程序并调用。中断处理程序执行完成后，会继续执行之前的代码。

中断分为硬件中断和软件中断，我们这里说的是软件中断，软件中断通常是一条指令，使用这条指令用户可以手动触发某个中断。例如在i386下，对应的指令是int，在int指令后指定对应的中断号，如int 0x80代表你调用第0x80号的中断处理程序。

中断号是有限的，所有不会用一个中断来对应一个系统调用（系统调用有很多）。Linux下用int 0x80触发所有的系统调用，那如何区分不同的调用呢？对于每个系统调用都有一个系统调用号，在触发中断之前，会将系统调用号放入到一个固定的寄存器，0x80对应的中断处理程序会读取该寄存器的值，然后决定执行哪个系统调用的代码。

引用链接：https://www.jianshu.com/p/9c62a65b6162



三 操作流程

首先安装开发模拟工具

sudo apt install build-essential
sudo apt install qemu # install QEMU
sudo apt install libncurses5-dev bison flex libssl-dev libelf-dev
sudo apt install axel

获取内核源码

sudo apt install axel
axel -n 20 https://mirrors.edge.kernel.org/pub/linux/kernel/v5.x/
linux-5.4.34.tar.xz
xz -d linux-5.4.34.tar.xz
tar -xvf linux-5.4.34.tar
cd linux-5.4.34

对内核相关参数进行配置

make defconfig # Default configuration is based on 'x86_64_defconfig'
make menuconfig
# 打开debug相关选项
Kernel hacking --->
       Compile-time checks and compiler options --->
           [*] Compile the kernel with debug info
           [*] Provide GDB scripts for kernel debugging
 [*] Kernel debugging
# 关闭KASLR，否则会导致打断点失败
Processor type and features ---->
    [] Randomize the address of the kernel image (KASLR)

编译并测试内核是否能正常运行

make -j$(nproc)
qemu-system-x86_64 -kernel arch/x86/boot/bzImage

然后制作根文件系统

axel -n 20 https://busybox.net/downloads/busybox-1.31.1.tar.bz2
tar -jxvf busybox-1.31.1.tar.bz2
cd busybox-1.31.1

make menuconfig
记得要编译成静态链接，不用动态链接库。
Settings --->
    [*] Build static binary (no shared libs)
然后编译安装，默认会安装到源码目录下的 _install 目录中。
make -j$(nproc) && make install

制作内存根⽂件系统镜像：
mkdir rootfs
cd rootfs
cp ../busybox-1.31.1/_install/* ./ -rf
mkdir dev proc sys home
sudo cp -a /dev/{null,console,tty,tty1,tty2,tty3,tty4} dev/

然后制作init脚本

将init脚本⽂件放在根⽂件系统跟⽬录下（rootfs/init），添加如下内容到init⽂件。
#!/bin/sh
mount -t proc none /proc
mount -t sysfs none /sys
echo "Wellcome MengningOS!"
echo "--------------------"
cd home
/bin/sh
给init脚本添加可执⾏权限
chmod +x init

启动内核并执行init脚本

打包成内存根⽂件系统镜像(rootfs目录下)
find . -print0 | cpio --null -ov --format=newc | gzip -9 > ../rootfs.cpio.gz
测试挂载根⽂件系统，看内核启动完成后是否执⾏init脚本
qemu-system-x86_64 -kernel linux-5.4.34/arch/x86/boot/bzImage -initrd rootfs.cpio.gz

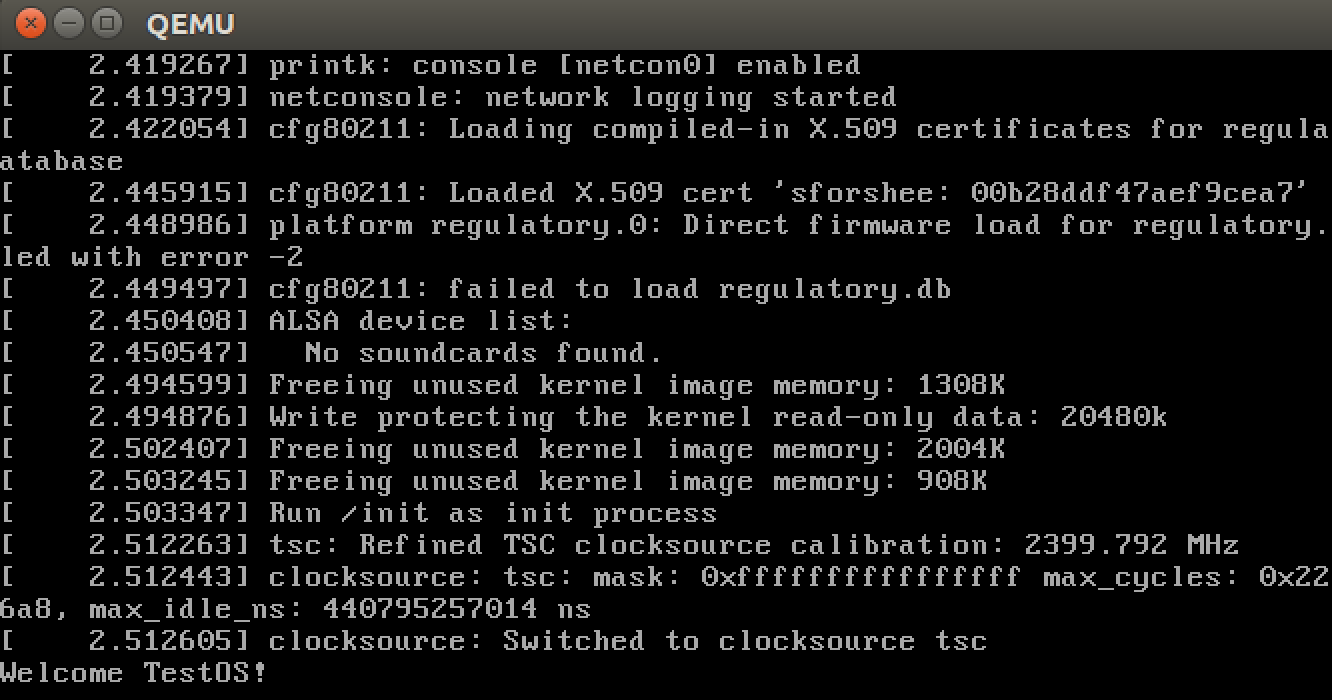

可以看到init已经被执行





四 系统调用探究

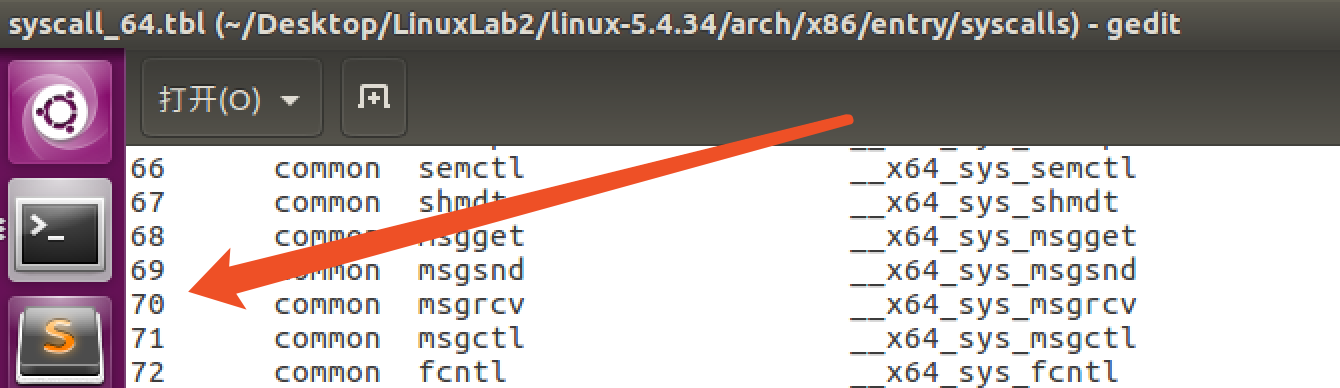

1.找到70号系统调用函数



 msgrcv函数用于从消息队列中读取msqid指定的消息。

2.测试代码编译（调试预处理）

1.首先安装GDB调试工具

如果系统自带该工具，建议先卸载再重新安装，并且修改其gdb/remote.c的文件,防止出现Remote 'g' packet reply is too long的问题。

具体的修改方法请参考如下链接：

http://blog.sina.com.cn/s/blog_79ba23780101rzk4.html

2.编写脚本用于进行代码调试

 编写测试代码test.c

int main()
{
    asm volatile(
    "movl $0x46,%eax\n\t" //使⽤EAX传递系统调⽤号70
    "syscall\n\t" //触发系统调⽤
    );
    return 0;
}

3.编译代码

使用gcc进行静态编译

gcc test.c -o test -static

4.重新制作根文件系统

find . -print0 | cpio --null -ov --format=newc | gzip -9 > ../rootfs.cpio.gz

3.使用GDB进行调试

1.首先启动qemu

qemu-system-x86_64 -kernel linux-5.4.34/arch/x86/boot/bzImage -initrd rootfs.cpio.gz -S -s -nographic -append "console=ttyS0"

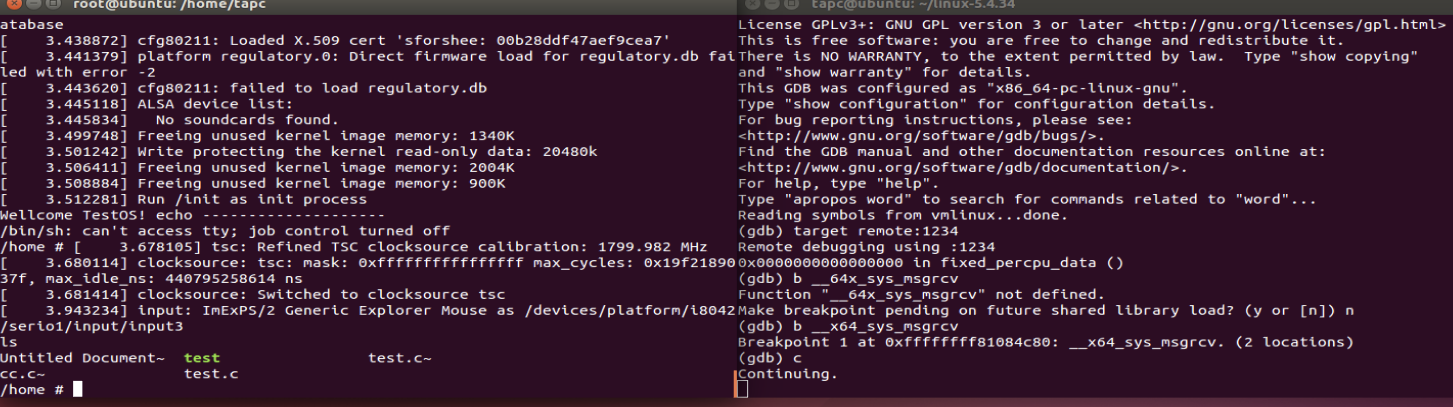

2.启动GDB工具并设置断点

cd linux-5.4.34
# 启动
gdb vmlinux
target remote:1234
# 在semctl调用处打断点
b __64x_sys_msgrcv

输入c执行下一步。

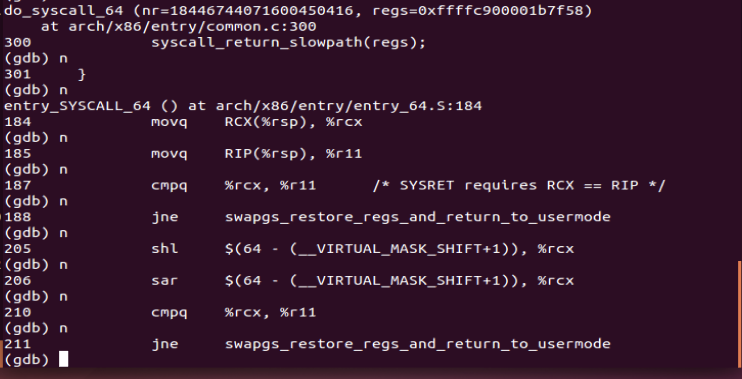

 通过下图可以看到，调用了do_syscall_64和entry_SYSCALL_64两个内核函数，分别表示获得系统调用号和进入系统调用。





 4.流程分析

syscall指令触发系统调用，通过MSR寄存器找到了中断函数入口，系统调用入口为entry_SYSCALL_64，其中使用了swapgs这一方法来快照式的保存现场，加快了系统调用，随后对一些相关寄存器进行压栈操作。

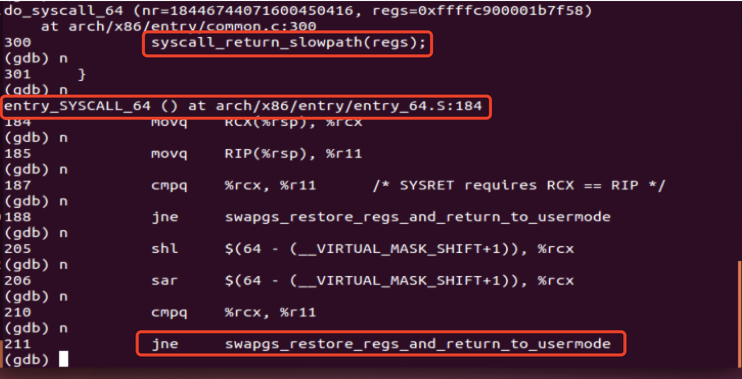

第一个框表示获取系统调用号。

第二个框表示进入系统调用。

第三个则是采取快照的方式现场，如堆栈信息。

五 实验总结

通过本次实验，了解了70号系统调用号__64_sys_msgrcv的使用，学习了对Linux内核进行断点调试的相关技巧，加深了对系统调用知识以及流程的理解。
