调用链总体介绍及skywalking相关内容总结

微服务调用链介绍

在微服务架构下，调用链跟踪包括前端到后端的调用链、单个服务内部方法之间的调用链、微服务之间的调用链、应用服务和数据库之间的调用链、应用服务和第三方服务中间的调用链，例如Redis，MQ。
调用链跟踪的作用有：定位多个微服务调用故障时哪个是故障点、性能分析、SQL分析、方法或服务调用合理性分析、调用逻辑和数据流分析。

常用调用链选型：
Zipkin是Twitter开源的调用链分析工具，目前基于springcloud sleuth得到了广泛的使用，特点是轻量，使用部署简单。
Pinpoint是韩国人开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多种插件，UI功能强大，接入端无代码侵入。
SkyWalking是本土开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多种插件，UI功能较强，接入端无代码侵入。目前已加入Apache孵化器。
CAT是大众点评开源的基于编码和配置的调用链分析，应用监控分析，日志采集，监控报警等一系列的监控平台工具。

类别	Zipkin	Pinpoint	SkyWalking	CAT
实现方式	拦截请求，发送（HTTP，mq）数据至zipkin服务	java探针，字节码增强	java探针，字节码增强	代码埋点（拦截器，注解，过滤器等
接入方式	基于linkerd或者sleuth方式，引入配置即可	javaagent字节码	javaagent字节码	代码侵入
agent到collector的协议	http,MQ	thrift	gRPC	http/tcp
OpenTracing	√	×	√	×
颗粒度	接口级	方法级	方法级	代码级
全局调用统计	×	√	√	√
traceid查询	√	×	√	×
报警	×	√	√	√
JVM监控	×	×	√	√
健壮度	**	*****	****	*****
数据存储	ES，mysql,Cassandra,内存	Hbase	ES，H2等	mysql,hdfs

参考文档：https://blog.csdn.net/u011177064/article/details/104383133

https://blog.csdn.net/weixin_45490875/article/details/98473180

本文主要介绍skywalking。

参考文档：https://www.cnblogs.com/cjsblog/p/14075486.html

一. skywalking安装

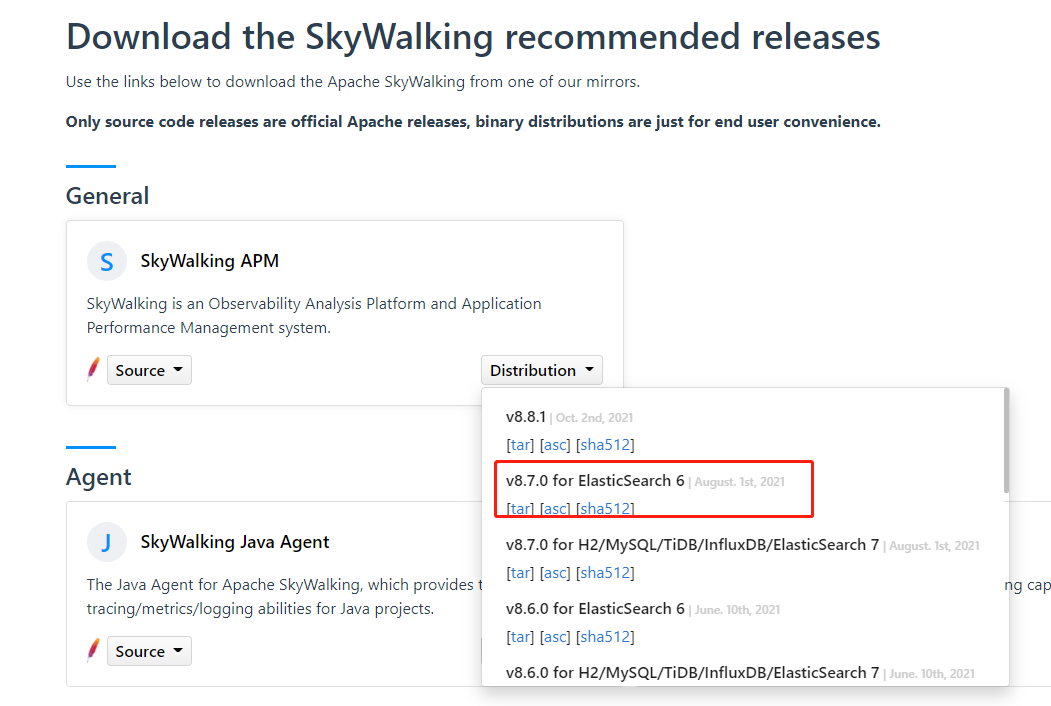

下载地址：https://skywalking.apache.org/downloads/

注意选择合适版本，本文用的是v8.7.0 for es6.tar
更改配置

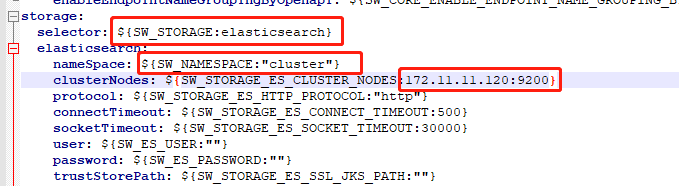

将存储方式由默认的“h2”改为“elasticsearch6（skywalking的安装包必须是for es6，否则会有报错）。SW_NAMESPACE必须与es的cluster_name相对应；SW_STORAGE_ES_CLUSTER_NODES中可以用逗号隔开多个地址。如下图所示：
启动

通过bin/oapService.sh启动Backend后端服务

通过bin/webappService.sh启动UI程序（可以通过修改webapp/webapp.yml，更改端口）

也可以通过bin/startup.sh可以同时启动backend和ui。通过http://ip:port访问Skywalking的可视化页面

二. agent的使用

java的agent技术会通过虚拟机（VM）接口在运行期更改代码，从而在不修改代码的情况下，对java应用上使用到的组件进行动态监控，获取运行数据发送到OAP上进行统计和存储。

Agent探针所有的文件在Skywalking的agent文件夹下。

修改探针中的应用名等配置项

修改配置文件./agent/config/agent.config中的agent.service_name=$

通过系统配置 -Dskywalking.agent.service_name、-Dskywalking.collector.backend_service

java -jar -javaagent:./agent/skywalking-agent.jar -Dskywalking.agent.service_name=my_service -Dskywalking.collector.backend_service=127.0.0.1:11800 -Duser.timezone=Asia/Shanghai -Xms1024M -Xmx1024M -XX:PermSize=512M -XX:MaxPermSize=1024M -XX:+HeapDumpOnOutOfMemoryError -XX:NewRatio=1 -XX:SurvivorRatio=30 -XX:+UseParallelGC -XX:+UseParallelOldGC my_service.jar

通过探针配置

-javaagent:/path/to/skywalking-agent.jar=[option1]=[value1],[option2]=[value2]
##如下：
-javaagent:/path/to/skywalking-agent.jar=agent.service_name=my_service
#如果配置中包含分隔符( , 或者 = ) , 就必须使用引号包裹起来
-javaagent:/path/to/skywalking-agent.jar=agent.ignore_suffix='.jpg,.jpeg'

通过系统环境变量

由于agent.service_name配置项如下所示：
```
# The service name in UI
agent.service_name=${SW_AGENT_NAME:Your_ApplicationName}
```
可以在环境变量中设置SW_AGENT_NAME的值来指定服务名。

注：探针配置 > 系统配置 >系统环境变量 > 配置文件中的值

使用Tomcat启动应用服务，则需要修改/apache-tomcat-8.5.47/bin/catalina.sh文件，在文件顶部添加：

CATALINA_OPTS="$CATALINA_OPTS -javaagent:/usr/local/skywalking/apache- skywalking-apm-bin/agent/skywalking-agent.jar"; export CATALINA_OPTS

对于springboot项目，如果是直接使用java -jar启动的话：

java -javaagent:/usr/local/skywalking/apache-skywalking-apm- bin/agent_boot/skywalking-agent.jar -Dserver.port=8082 -jar skywalking_springboot.jar &

三. 追踪相关

获取追踪id

添加maven依赖：

<dependency>
			<groupId>org.apache.skywalking</groupId>
			<artifactId>apm-toolkit-trace</artifactId>
			<version>8.7.0</version>
</dependency>

具体方法为TraceContext.traceId();

public String getTraceId(){
    //使当前链路报错，并且提示报错信息
    ActiveSpan.error(new RuntimeException("Test-Error-Throwable"));
    //打印info信息
    ActiveSpan.info("Test-Info-Msg");
    //打印debug信息
    ActiveSpan.debug("Test-debug-Msg");
    return TraceContext.traceId();
}

四. 过滤指定端点

将可选插件移动到插件包下：将agent中的 /agent/optional-plugins/apm-trace-ignore-plugin-8.7.0.jar 插件拷贝到

plugins目录中。

启动时添加参数：

##/exclude为要过滤掉的方法
#支持AntPath表达式：
#/path/* , /path/** , /path/?
#? 匹配任何单字符
#* 匹配0或者任意数量的字符
#** 匹配0或者更多的目录
-Dskywalking.trace.ignore_path=/exclude

五. 告警功能

默认的告警规则配置文件位于./config/alarm-settings.yml

规则中的参数属性如下：

属性	含义
metrics-name	oal脚本中的度量名称
threshold	阈值，与metrics-name和下面的比较符号相匹配
op	比较操作符，可以设定>,<,=
period	多久检查一次当前的指标数据是否符合告警规则，单位分钟
count	达到多少次后，发送告警消息
silence-period	在多久之内，忽略相同的告警消息
message	告警消息内容
include-names	本规则告警生效的服务列表

文件中webhooks可以配置告警产生时的调用地址。产生告警时会调用webhook接口，该接口必须是Post类型，同时接口参数使用RequestBody。

六. 日志功能

添加maven依赖：

<dependency>
			<groupId>org.apache.skywalking</groupId>
			<artifactId>apm-toolkit-logback-1.x</artifactId>
			<version>8.7.0</version>
</dependency>

在日志的配置文件logback-spring.xml中加入输出日志到skywalking的配置。其中的[%tid]表示追踪id

<appender name="skywalkinglog" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender">
		<encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
			<!--格式化输出：%d表示日期，%thread表示线程名，%-5level：级别从左显示5个字符宽度%msg：日志消息，%n是换行符
			<pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%thread] %-5level %logger{50}:%L - %msg%n</pattern>-->
			<layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
				<Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%tid] [%thread] %-5level %logger{36} -%msg%n</Pattern>
			</layout>
		</encoder>
	</appender>

<!-- 日志输出级别 -->
	<root level="INFO">
		<appender-ref ref="STDOUT" />
		<appender-ref ref="skywalkinglog"/>
	</root>

在./agent/config/agent.config文件中添加如下内容：

#skywalking服务器IP
plugin.toolkit.log.grpc.reporter.server_host=${SW_GRPC_LOG_SERVER_HOST:127.0.0.1}
plugin.toolkit.log.grpc.reporter.server_port=${SW_GRPC_LOG_SERVER_PORT:11800}
plugin.toolkit.log.grpc.reporter.max_message_size=${SW_GRPC_LOG_MAX_MESSAGE_SIZE:10485760}
plugin.toolkit.log.grpc.reporter.upstream_timeout=${SW_GRPC_LOG_GRPC_UPSTREAM_TIMEOUT:30}

通过以上步骤则可将日志输出到是skywalking ui界面的日志模块。

参考文章：https://skywalking.apache.org/docs/main/v8.7.0/en/setup/service-agent/java-agent/application-toolkit-logback-1.x/

https://www.jianshu.com/p/b5c41fa33264；https://blog.csdn.net/IUNIQUE/article/details/120844190
