流程图的定义

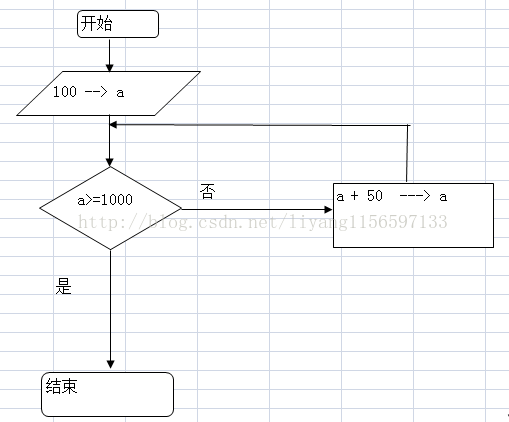

流程图是一个示意图，说明为获得一个问题的解决方案需执行的行为和操作顺序。通常在配置计算机解决方案的早期阶段，需要绘制流程图。流程图能促进程序员和业务人员之间的沟通。在问题的编程中流程图起到非常关键的作用，并在理解复杂和冗长问题的逻辑时非常有用。流程图一绘制好，用任何高级语言编写程序就相当容易了。我们经常看到流程图给人们解释程序的时候十分有帮助。因此可以说，流程图是更好地给复杂程序存档的必需品。
流程代表一系列满足特殊需要的逻辑操作行为。流程自然出现。流程可能没有规律，不固定或者充满问题。有一个团队调查了某个商务流程，发现了其中的不足。团队负责人的回复是此商业操作中没有流程。实际上，一个商业运营是不可能没有流程的。流程可能没有固定的形式，或者说调查者自身不能清晰感觉到流程的存在。
图，或者图表是一个流程中的部分规则和通用部分的书面的图形化描述。图表有利于沟通和集中注意力，并提供流程整合参考。
可以从流程总是伴随着商务或交易这样的定义来理解流程图。但不是所有的流程都适合用流程图来表示。可以用流程图表示的流程有固定的套路，而且流程的关键环节不会时常变化。
活动图的定义

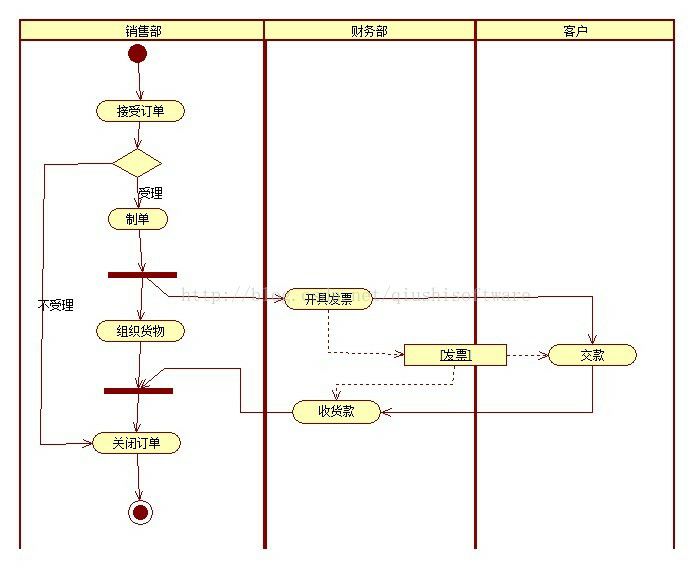

活动图(activity diagram，动态图)是阐明了业务用例实现的工作流程。业务工作流程说明了业务为向所服务的业务主角提供其所需的价值而必须完成的工作。业务用例由一系列活动组成，它们共同为业务主角生成某些工件。工作流程通常包括一个基本工作流程和一个或多个备选工作流程。工作流程的结构使用活动图来进行说明。
流程图与活动图的区别与联系：
区别：
一、流程图明确的指定了每个活动的先后顺序，而活动图描述活动所必要的工作顺序（最根本的区别）。活动图主要考虑业务的流程，体现actor与系统的交互行为。
二、流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环，各个处理之间有严格的顺序和时间关系；而活动图描述的则是对象活动的顺序关系所遵循的规则，它着重表现的是系统的行为，而非系统的处理过程。
三、活动图能够表示并发活动的情形，而流程图做不到。
四、活动图是面向对象的，而流程图是面向过程的。
联系：
活动图本质上是一个流程图，只是更加抽象。
这里要注意绘制活动图中的一个细节，如果是业务方面的执行失败，那么必须清晰表达出来，如果仅是系统异常，如断电，断网，提交失败等，都在活动图中，不进行体现。
