Spring MVC学习笔记 —— 01 Spring MVC的运行原理

一、MVC模式

　　MVC的全名是Model View Controller，是模型(Model)－视图(View)－控制器(Controller)的缩写，是一种设计模式。它是用一种业务逻辑、数据与界面显示分离的方法来组织代码，将众多的业务逻辑聚集到一个部件里面，在需要改进和个性化定制界面及用户交互的同时，不需要重新编写业务逻辑，达到减少编码的时间，提高代码复用性。

• 模型层（Model）：指从现实世界中抽象出来的对象模型，是应用逻辑的反应；它封装了数据和对数据的操作，是实际进行数据处理的地方（模型层与数据库才有交互）

• 视图层（View）：是应用和用户之间的接口，它负责将应用显示给用户和显示模型的状态。

• 控制器（Controller）：控制器负责视图和模型之间的交互，控制对用户输入的响应、响应方式和流程；它主要负责两方面的动作，一是把用户的请求分发到相应的模型，二是把模型的改变及时地反映到视图上。

　　使用MVC模型的目的：将这些对象、显示、控制分离以提高软件的的灵活性和复用性，MVC结构可以使程序具有对象化的特征，也更容易维护

二、什么是Spring MVC

　　Spring MVC是Spring Framework的一部分，是基于Java实现MVC的轻量级Web框架。Spring MVC主要由前端处理器DispatcherServlet，处理器映射器HandlerMapping，处理器适配器HandlerAdapter，控制器Controller，视图解析器ViewResolver，视图View组成，整个框架围绕DispatcherServlet所设计。

三、Spring MVC组件及运行原理解析

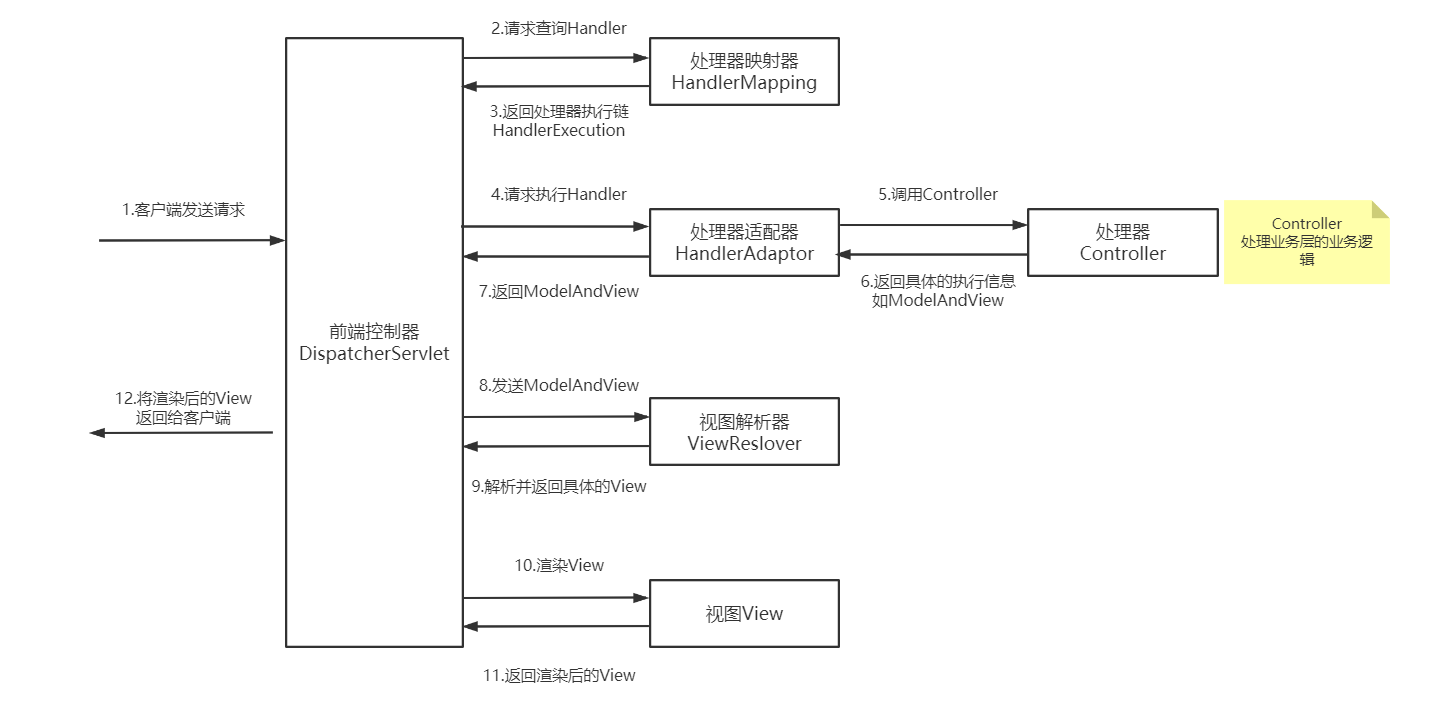

1.Spring MVC运行原理





1. 客户端通过web.xml文件找到前端控制器DispatcherServlet，发起请求(http)
2. DispatcherServlet通过springmvc-servlet.xml寻找到一个或者多个映射处理器HandlerMapping
3. HandlerMapping找到用于请求的处理器，返回处理器执行链HandlerExecution
4. HandlerExecution将解析后的信息传递给DispatcherServlet
5. DispatcherServlet通过处理器适配器HandlerAdapter调用处理器Controller处理业务层的业务
6. Controller执行完业务后返回ModelAndView，并将ModelAndView返回给HandlerAdapter，HandlerAdapter将ModelAndView返回给DispatcherServlet
7. DispatcherServlet将ModelAndView传给视图解析器ViewReslover，ViewReslover解析后返回具体视图View给DispatcherServlet
8. DispatcherServlet对View进行渲染后返回给客户端

 2.Spring MVC组件

　　1.前端控制器DispatcherServlet
　　作用：接收请求，响应结果，相当于转发器，中央处理器。有了 DispatcherServlet 减少了其它组件之间的耦合度。
　　用户请求到达前端控制器，它就相当于mvc模式中的c，DispatcherServlet 是整个流程控制的中心，由它调用其它组件处理用户的请求，DispatcherServlet 的存在降低了组件之间的耦合性。

　　2.处理器映射器HandlerMapping
　　作用：根据请求的url查找 Handler
　　HandlerMapping 负责根据用户请求找到 Handler 即处理器，Spring MVC提供了不同的映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。

　　3.处理器适配器HandlerAdapter
　　作用：按照特定规则（HandlerAdapter要求的规则）去执行Handler
　　通过HandlerAdapter对处理器进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理器进行执行。

　　4、处理器Handler
　　Handler 是继DispatcherServlet前端控制器的后端控制器，在DispatcherServlet的控制下Handler对具体的用户请求进行处理。
　　由于Handler涉及到具体的用户业务请求，所以一般情况需要工程师根据业务需求开发Handler。

　　5、视图解析器View Resolver
　　作用：进行视图解析，根据逻辑视图名解析成真正的视图（view）
　　View Resolver 负责将处理结果生成View视图，View Resolver 首先根据逻辑视图名解析成物理视图名即具体的页面地址，再生成View视图对象，最后对View进行渲染将处理结果通过页面展示给用户。 Spring MVC框架提供了很多的View视图类型，包括：jstlView、freemarkerView、pdfView等。
　　一般情况下需要通过页面标签或页面模版技术将模型数据通过页面展示给用户，需要由工程师根据业务需求开发具体的页面。

　　6、视图View(需要工程师开发jsp...)
　　View是一个接口，实现类支持不同的View类型
