HCIA学习笔记三十七：OSPF多区域配置

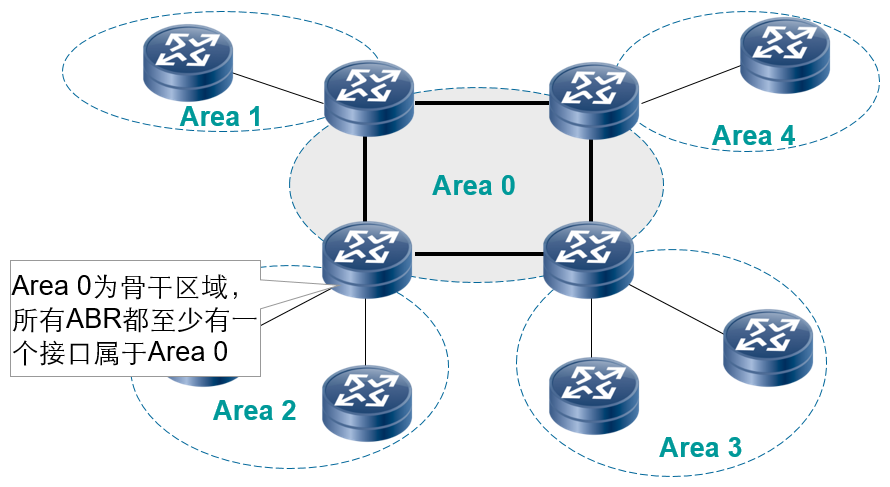

一、OSPF多区域

• OSPF多区域的作用：

1）避免骨干域过大，核心路由器压力过多。

2）每个区别内的LSA均只有自己区域内的，降低了域内的每个路由器的压力。

3）3类LSA和路由聚合可以有效减少或避免某区域内的路由变化对整网带来路由震荡。



二、OSPF多区域配置实验

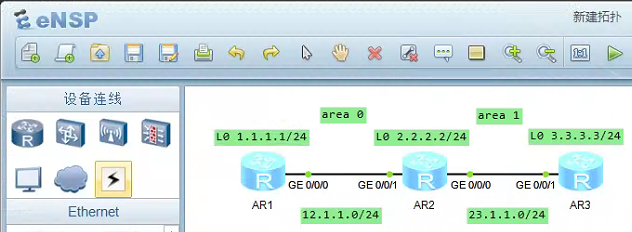

>>>沿用上一节的实验拓扑及配置，让AR1和AR2的连接放在Area 0里面，AR2和AR3的连接放在Area 1里面。这样，AR2就成了区域边界路由器ABR。

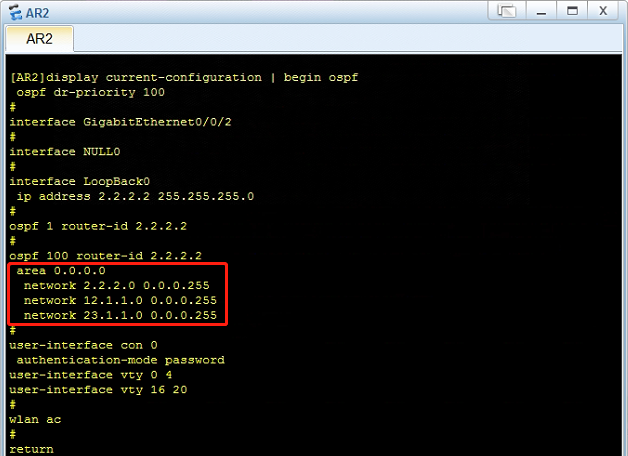

2.1、查看AR2的abr-summary命令

display current-configuration | begin ospf

2.2、配置

1）把AR2上的23.1.1.0网段通告到Area 1里面：

AR2：

[AR2]ospf 100
[AR2-ospf-100]area 0
[AR2-ospf-100-area-0.0.0.0]undo network 23.1.1.0 0.0.0.255
[AR2-ospf-100-area-0.0.0.0]q
[AR2-ospf-100]area 1
[AR2-ospf-100-area-0.0.0.1]net 23.1.1.0 0.0.0.255

2）重新配置AR3：

AR3：

[AR3]undo ospf 100
Warning: The OSPF process will be deleted. Continue? [Y/N]:y
[AR3]display current-configuration | b ospf

[AR3]ospf 100 router-id 3.3.3.3
[AR3-ospf-100]area 1
[AR3-ospf-100-area-0.0.0.1]net 3.3.3.0 0.0.0.255
[AR3-ospf-100-area-0.0.0.1]net 23.1.1.0 0.0.0.255

2.3、验证

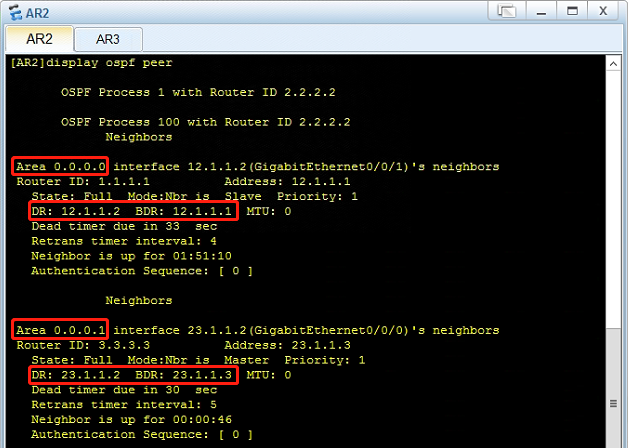

• 在各个路由器上查看邻居状态，如AR2：

[AR2]display ospf peer

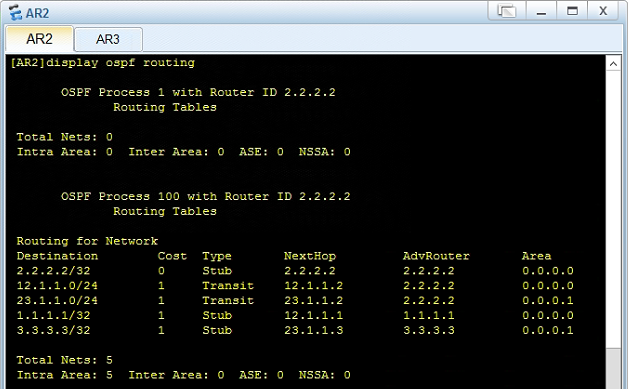

• 在各个路由器上查看OSPF路由表的信息，如AR2：

[AR2]display ospf routing

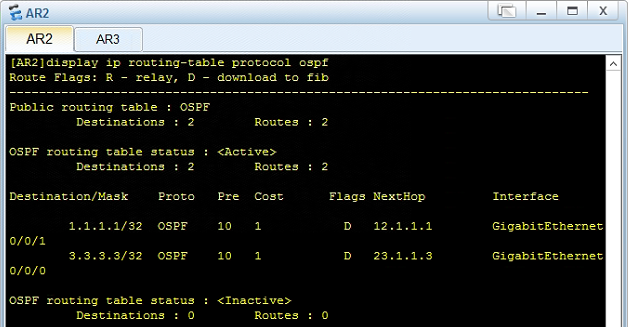

• 查看学到的所有形式路由表，如AR2：

[AR2]display ip routing-table protocol ospf
