HCIA学习笔记三十二：静态路由的备份

一、备份前言

• 上一节的负载分担实验，路由器A和B接了两根线（链路1和链路2），同时配置了两条静态路由来实现负载均衡。假如要实现平时只跑链接1，而链路2作为备份，当链路1失效时自动切换到链路2，该如何实现呢？答案是可以利用路由优先级来实现。

二、备份示例

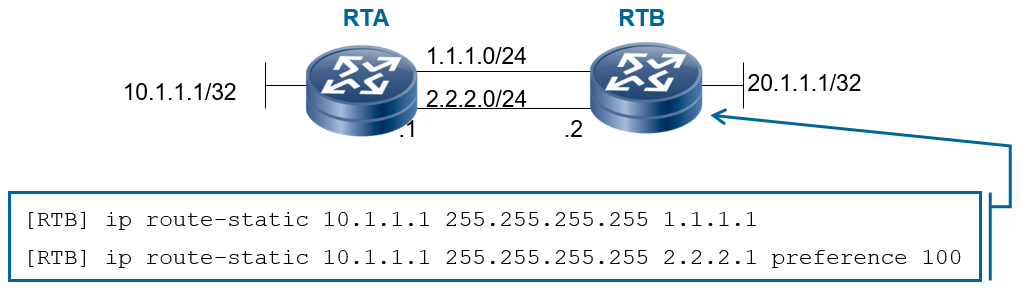

• 在路由器B上配置到达路由器A的10.1.1.1网段的备份路由。

三、路由优先级（Preference）

• VRP缺省的路由优先级如下表：

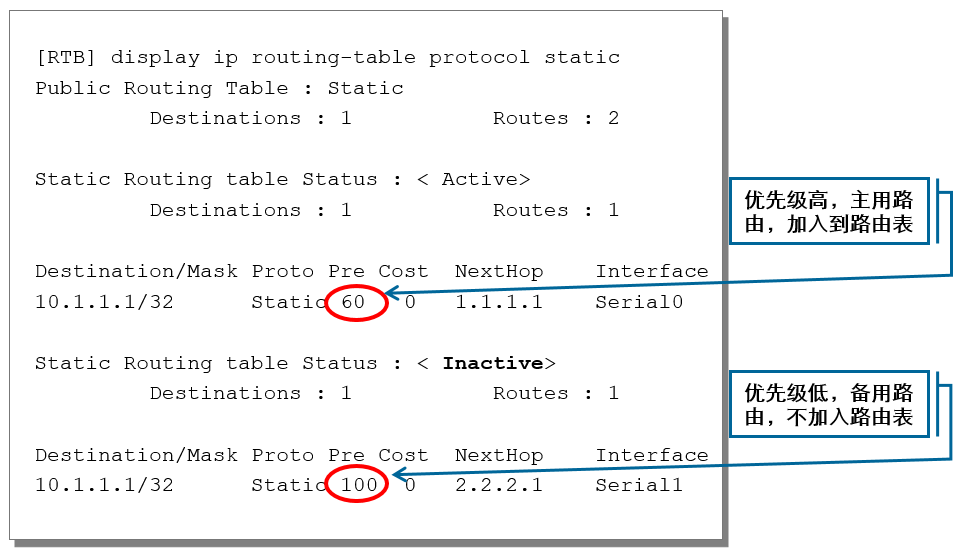

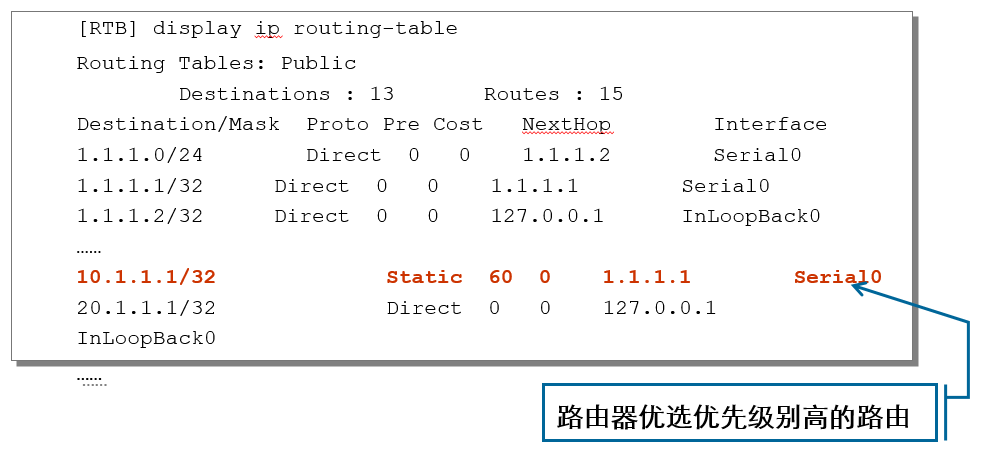

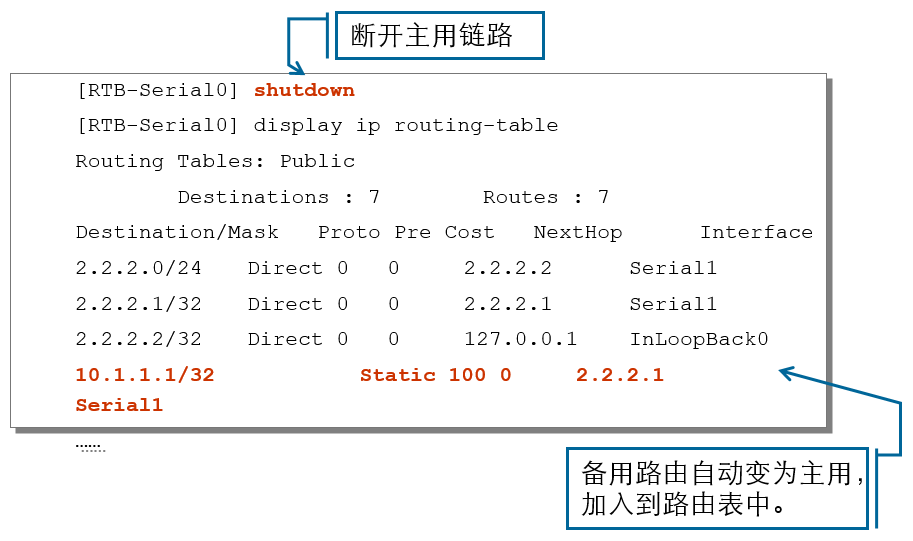

四、备份示意图

五、备份实验

5.1、拓扑图

• 分别在路由器中拖出2台AR2220、终端中拖出2台PC机，然后选择设备连线，点击Copper进行设备接线，完成后开启设备。之后，分别将PC1/2的IP地址配置为192.168.1.2/24、192.168.2.2/24，网关分别配置为192.168.1.1、192.168.2.1。

5.2、配置

 AR1：

<Huawei>system-view
[Huawei]sysname AR1

/*配置路由端口的IP地址*/
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip add 192.168.1.1 24
[AR1-GigabitEthernet0/0/0]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 12.1.1.1 24
[AR1-GigabitEthernet0/0/1]int g0/0/2
[AR1-GigabitEthernet0/0/2]ip add 21.1.1.1 24

[AR1-GigabitEthernet0/0/2]q
[AR1]display current-configuration  | include static
[AR1]display ip routing-table

[AR1]ip route-static 192.168.2.0 255.255.255.0 12.1.1.2　　--配置目标网段的静态路由，下一跳为直连端口的IP地址。
[AR1]ip route-static 192.168.2.0 24 21.1.1.2 preference 100    --静态路由的优先级默认是60，把优先级调大，即达到备份路由的目的。

AR2：

<Huawei>system-view
[Huawei]sysname AR2

/*配置路由端口的IP地址*/
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip add 192.168.2.1 24
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip add 12.1.1.2 24
[AR2-GigabitEthernet0/0/1]int g0/0/2
[AR2-GigabitEthernet0/0/2]ip add 21.1.1.2 24

[AR2-GigabitEthernet0/0/2]q
[AR2]display current-configuration  | include static
[AR2]display ip routing-table

[AR2]ip route-static 192.168.1.0 24 12.1.1.1　　--配置目标网段的静态路由，下一跳为直连端口的IP地址。
[AR2]ip route-static 192.168.1.0 24 21.1.1.1 preference 100    --静态路由的优先级默认是60，把优先级调大，即达到备份路由的目的。

5.3、测试

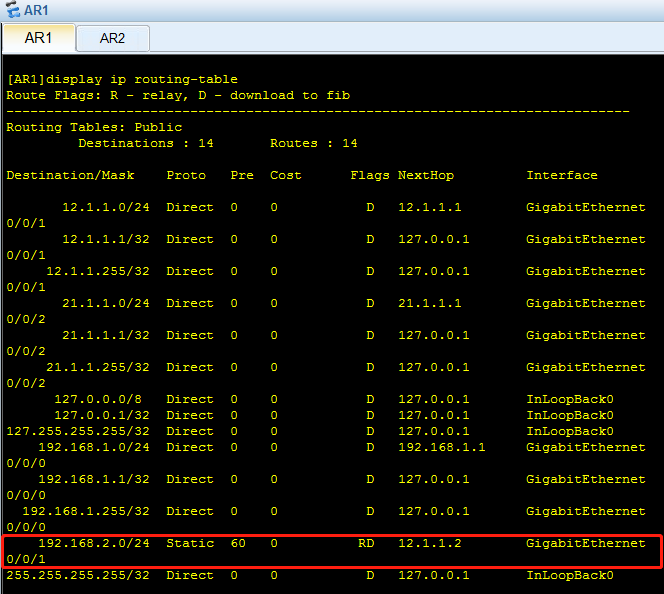

1）查看AR1路由表：

[AR1]display ip routing-table

可以看到，现在访问AR2路由（192.168.2.0）只有一条静态路由，优先级：60，端口：G0/0/1。

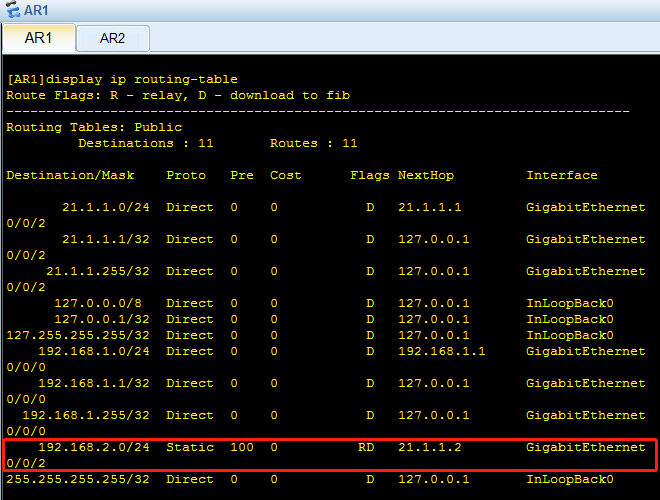

2）关闭端口G0/0/1，再来看AR1路由表：

[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]shutdown
[AR1-GigabitEthernet0/0/1]q
[AR1]display ip routing-table

可以看到，静态路由的备份链路已经启动了，优先级：100，端口：G0/0/2。

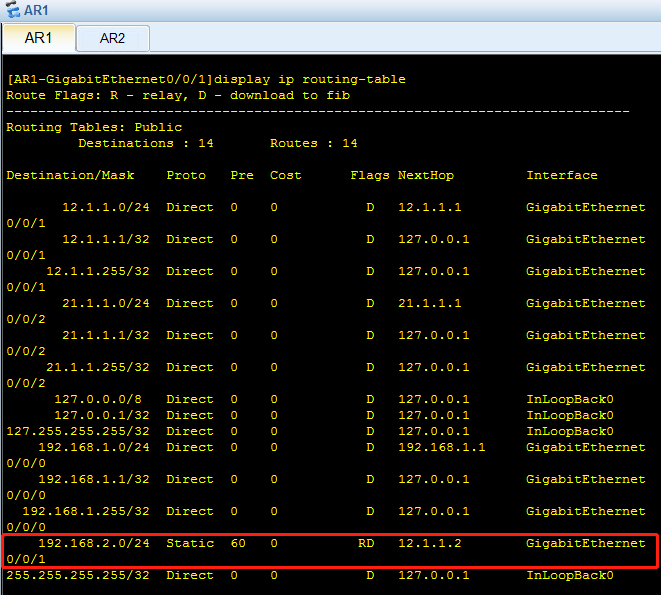

3）启动端口G0/0/1，再来看AR1路由表：

[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]undo shutdown
[AR1-GigabitEthernet0/0/1]display ip routing-table

可以看到，静态路由的备份链路已经不见了，此时只有一条静态路由，优先级：60，端口：G0/0/1。
