技术日记240307

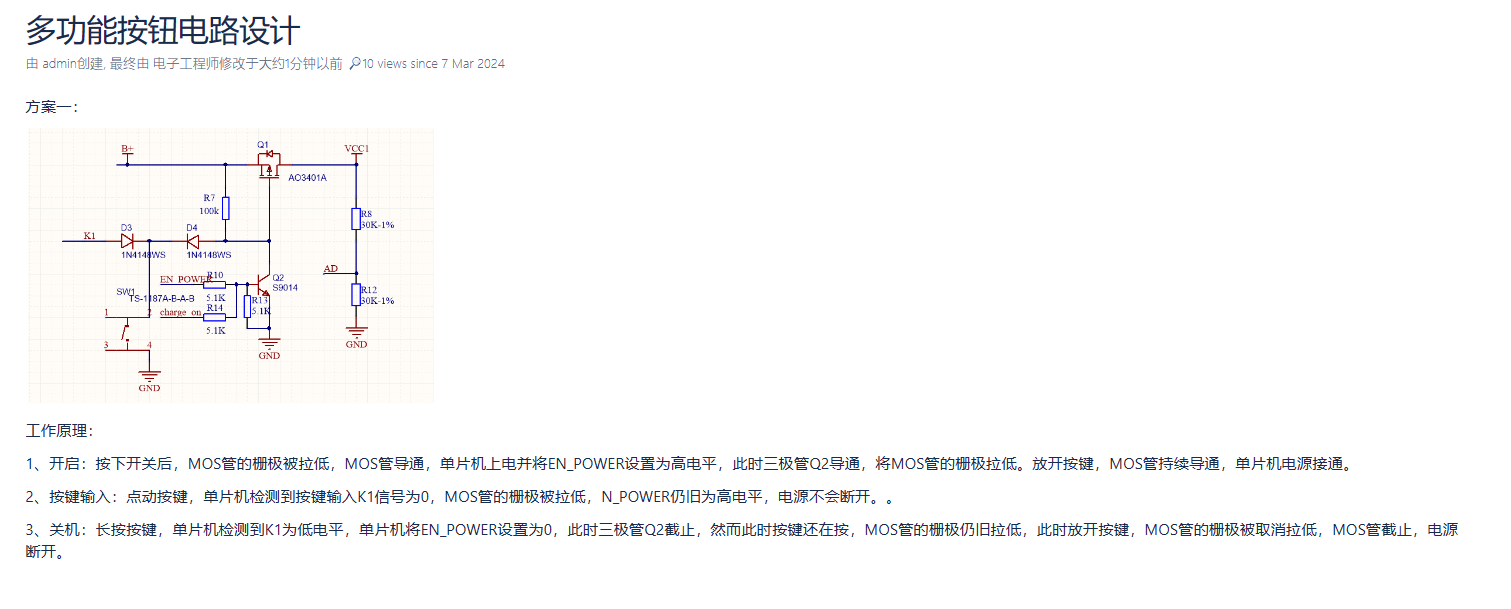

多功能按键电路设计（电源开启，电源断开，按键输入）：
https://m.elecfans.com/article/2247436.html

两个二极管反向串联的作用：
https://wenku.baidu.com/view/325da8513286bceb19e8b8f67c1cfad6185fe94e.html?wkts=1709774761083&bdQuery=%E4%B8%A4%E4%B8%AA%E4%BA%8C%E6%9E%81%E7%AE%A1%E5%8F%8D%E5%90%91%E4%B8%B2%E8%81%94
ESP32C3最小系统板设计：
https://blog.csdn.net/weixin_42328389/article/details/121224411

血压计电路设计：
无线模块 + MCU方案

设计目标
国家标准误差≤ ±5mmHg = 0.67kPa

质量较好的血压计 ≤ ±3mmHg = 0.4kPa

单位换算
760mmHg=1.01325×10^5Pa=100kPa=0.1MPa=1Bar

1mmHg＝1 * 4/30 kPa ＝0.133kPa

1psi=6.894757kPa=0.0689476bar

传感器选型
人体正常血压范围

   高压 90-140 mmHg （12kPa-18.7kPa）

   低压60-90 mmHg  （8-12kPa）

人体异常情况血压范围

   高压：临床上可以看到收缩压高达280mmHg

             280mmHg=37.3 kPa

   低压：40mmHg=5.3 kPa

传感器参数

传感器≥37.3kPa，根据厂家提供的传感器规格，选用40kPa 传感器,型号为：GZP160-040S

非线性（20kPa ≤ 压力量程）± 0.15%FS

40kPa * 0.15/100=0.06kPa

零点温度系数 ± 0.02%FS/℃

40kPa * 0.02/100=0.008kPa

满量程输出40kPa时传感器电压 60-90mV ，典型值是75mV

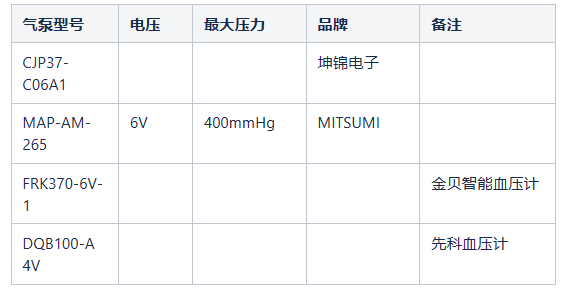

气泵选型

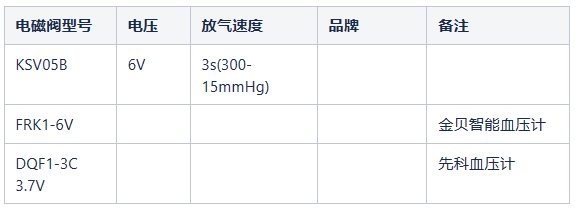

电磁阀选型

XC6108C28AMR Torex(特瑞仕) 丝印 C8A 2.8V LDO

控制电磁阀、LED选用NPN三极管： SS8050

控制气泵选用NPN三极管：MMBT2222 耐压30V,电流600mA JSMSEMI(杰盛微)

MMBT2222三极管由 PNP三极管驱动（SS8550）

单运放选型：COS8551TRA

双运放选型：COS8552MR

MCU：STM32G030C8T6
