实验4 汇编应用编程和c语言程序反汇编分析

实验结论

实验任务1

编程：在屏幕中间分别显示绿色、绿底红色、白底蓝色的字符串'welcome to masm!'。

源码如下：

assume cs:code,ds:data
data segment
     db 'welcome to masm!'
     db 00000010B      ;黑底绿字
     db 00100100B      ;绿底红字
     db 01110001B      ;白底蓝字
data ends;

stack segment stack
     db 128 dup(0)
stack ends

code segment
start:    mov ax,stack
            mov ss,ax
            mov sp,128

            mov bx,data
            mov ds,bx

            mov bx,0B800H
            mov es,bx

            mov si,0
            mov di,160*11+32*2
            mov bx,16
            mov dx,0
            mov cx,3  ;循环3次，输出三行

m:        push bx
            push cx
            push si
            push di

            mov cx,16
            mov dh,ds:[bx] ;用dh存放颜色属性

s:         mov dl,ds:[si] ;dl存放数据
            mov es:[di],dx
            add di,2
            inc si
            loop s

            pop di
            pop si
            pop cx
            pop bx
            add di,160 ;实现换行
            inc bx ;bx改变一个字节
            loop m

            mov ax,4c00h
            int 21h
code ends
end start

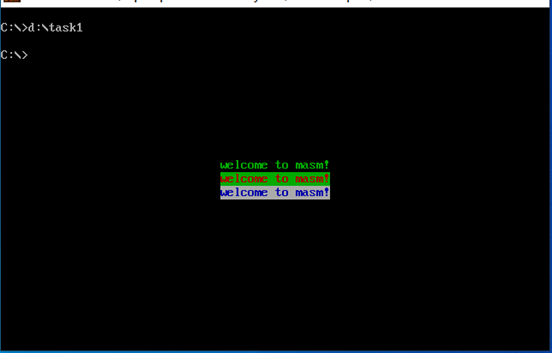

结果截图展示：

实验任务2

编写子程序 printStr，实现以指定颜色在屏幕上输出字符串、调用它完成字符串输出。

源码如下：

assume cs:code, ds:data
data segment
    str db 'try', 0
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset str
    mov al, 2
    call printStr

    mov ah, 4ch
    int 21h

printStr:
    push bx
    push cx
    push si
    push di

    mov bx, 0b800H
    mov es, bx
    mov di, 0
s:  mov cl, [si]
    mov ch, 0
    jcxz over
    mov ch, al
    mov es:[di], cx
    inc si
    add di, 2
    jmp s

over:
    pop di
    pop si
    pop cx
    pop bx
    ret

code ends
end start

汇编运行结果如图：

对源程序做如下修改：

把line3改为:   str db 'another try', 0

把line12改为：  mov al, 4

再次汇编、运行程序，观察运行结果。

问： line19-22, line36-39，这组对称使用的push、pop，这样用的目的是什么？

答：暂存对应寄存器的内容以便于子程序运行完毕后进行恢复。

问：line30的功能是什么？

答：将字符和对应颜色的信息存储到显存中。

实验任务3

使用任意文本编辑器，录入汇编源程序task3.asm。

assume cs:code, ds:data
data segment
        x dw 1984
        str db 16 dup(0)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov ax, x
        mov di, offset str
        call num2str

        mov ah, 4ch
        int 21h

num2str:
        push ax
        push bx
        push cx
        push dx

        mov cx, 0
        mov bl, 10
s1:
        div bl
        inc cx
        mov dl, ah
        push dx
        mov ah, 0
        cmp al, 0
        jne s1
s2:
        pop dx
        or dl, 30h
        mov [di], dl
        inc di
        loop s2

        pop dx
        pop cx
        pop bx
        pop ax

        ret
code ends
end start

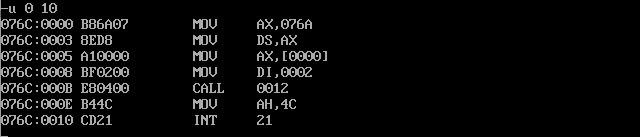

在debug中使用u命令反汇编

使用g命令执行到line15(程序退出之前)

使用d命令查看数据段内容

对task3.asm源代码进行修改、完善，把task2.asm中用于输出以0结尾的字符串的子程序加进来，实现对转换后的字符串进行输出。

assume cs:code, ds:data
data segment
        x dw 1984
        str db 16 dup(0)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov ax, x
        mov di, offset str
        call num2str
        mov si, offset str
        call  shuchu

        mov ah, 4ch
        int 21h

num2str:
        push ax
        push bx
        push cx
        push dx

        mov bx,0b800h
        mov es,bx
        mov cx, 0
        mov bl, 10
s1:
        div bl
        inc cx
        mov dl, ah
        push dx
        mov ah, 0
        cmp al, 0
        jne s1
s2:
        pop dx
        or dl, 30h
        mov [di], dl
        inc di
        loop s2

        pop dx
        pop cx
        pop bx
        pop ax

        ret
shuchu :
        push ax
        push bx
        push cx
        push dx

        mov bx, 0b800H
        mov es, bx
        mov di, 0
        mov al,2
s:
        mov cl, [si]
        mov ch, 0
        jcxz over
        mov ch, al
        mov es:[di], cx
        inc si
        add di, 2
        jmp s

over:
        pop di
        pop si
        pop cx
        pop bx
        ret
code ends
end start

把task3.asm源代码中，line3中整数改成0~2559之间的任意数值，运行测试，观察结果。

实验任务4

使用任意文本编辑器，录入汇编源程序task4.asm。

assume cs:code, ds:data
data segment
        str db 80 dup(?)
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov si, 0

s1:
        mov ah, 1
        int 21h
        mov [si], al
        cmp al, '#'
        je next
        inc si
        jmp s1
next:
        mov cx, si
        mov si, 0
s2:     mov ah, 2
        mov dl, [si]
        int 21h
        inc si
        loop s2

        mov ah, 4ch
        int 21h
code ends
end start

汇编、链接、运行程序，输入一个字符串并以#结束（比如，2020, bye#)观察运行结果。

问：line12-19实现的功能是？

答：利用int 21h的1号子功能来实现若输入的不是#则入栈操作。

问：line21-27实现的功能是？

答：利用int 21h的2号子功能循环依次输出之前入栈的字符。

实验任务5

在visual studio集成环境中，编写一个简单的包含有函数调用的c程序。代码如下：

#include <stdio.h>
int sum(int, int);
int main()
{
    int a = 2, b = 7, c;
    c = sum(a, b);
    return 0;
}
int sum(int x, int y)
{
    return (x + y);
}

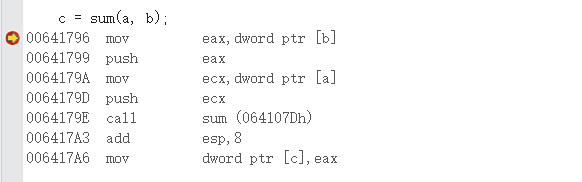

在line7设置断点，在调试模式下，查看反汇编代码：

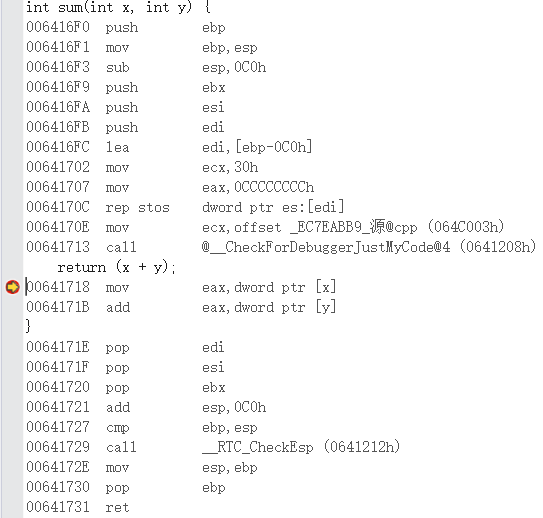

在line13设置断点，在调试模式下，查看反汇编代码：



高级语言的参数传递是通过寄存器实现的

这里可以看到b先入栈然后是a，所以是从右往左入栈

先将参数b 的值存入寄存器eax,再压入堆栈,再将参数a 的值存入寄存器ecx,再压入堆栈。

通过call命令调用sum函数，返回值通过eax寄存器带回。
