实验3 多个段的汇编源程序编写与调试

实验结论

实验任务1

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

代码功能逐行解释：
        mov cx, 5             //设置循环次数为5次
        mov si, 0             //设置偏移量，这是设置数据段ds的偏移地址
        mov di, 0f00h         //设置es的偏移地址
s:      mov al, [si]          //将ds:[si]一个字节的内容存入al
        and al, 0dfh          //将字母大写
        mov es:[di], al       //将al里的数据存入附加段里面去，这里存入的是数据信息
        mov al, [5+si]        //将ds:[5+si]存入al
        mov es:[di+1], al     //再次存入到附加段里面去
        inc si                //si自加
        add di, 2             //附加段的偏移地址加2，移动一个字的单位
        loop s                //循环

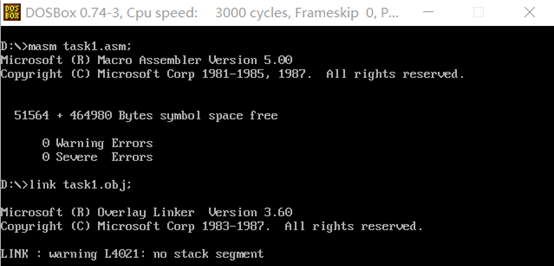

使用masm、link对task1.asm进行汇编、链接

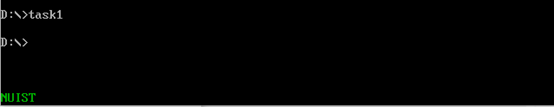

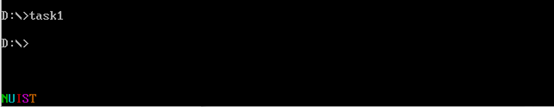

执行task1.exe后，屏幕上出现如下图像：





使用debug工具对程序进行测试，执行到程序返回前，即line27之前，观察结果。





修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果

db 5 dup(2) --> 改成: db 2,3,4,5,6





这里的数值作用是代表的颜色信息。

实验任务2

task2.asm代码：

 assume cs:code,ds:data
 data segment
     db 23,50,66,71,35
 data ends
 code segment
 start:
     mov ax,data
     mov ds,ax
     mov cx,5
     mov bx,0
s:  mov ah,0
     mov al,ds:[bx]
     mov dl,10
     div dl

     mov ds:[5],al
     mov ds:[6],ah
     mov ah,2
     mov dl,ds:[5]
     add dl,30h
     int 21h
     mov ah,2
     mov dl,ds:[6]
     add dl,30h
     int 21h
     mov dl,32
     int 21h
     inc bx
     loop s

     mov ax,4c00h
     int 21h
code ends
end start

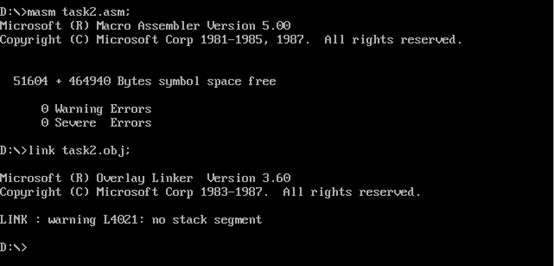

使用masm、link工具对task2.asm进行汇编和链接





执行task2.exe，运行结果显示如下：

成功输出五个数

实验任务3

task3.asm源代码：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h
code ends
end start

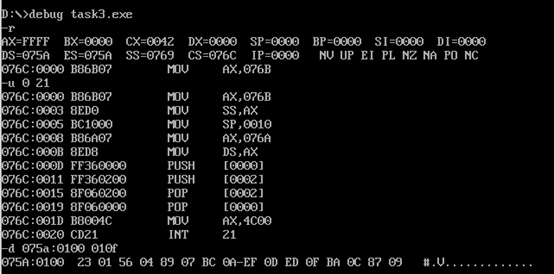

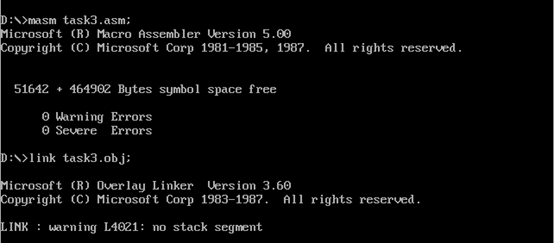

使用masm、link工具对task3.asm进行汇编和链接

①CPU执行程序，程序返回前，data段中的数据：0123H, 0456H, 0789H, 0ABCH, 0DEFH, 0FEDH, 0CBAH, 0987H





②CPU执行程序，程序返回前，cs=076CH，ss=076BH，ds=076AH

③设程序加载后，code段的段地址为X，则data段的段地址为X-2,stack段的段地址为X-1

实验任务4

task4.asm源代码：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

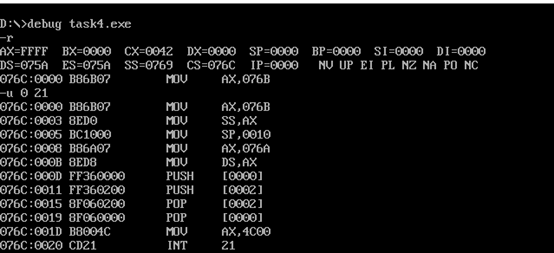

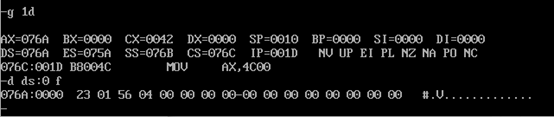

①CPU执行程序，程序返回前，data段中的数据为0123H，0456H，0......









②CPU执行程序，程序返回前，可以得出cs=076CH,ss=076BH，ds=076AH，而ds里的数据没有发生变化

③设程序加载后，code段的段地址为X，则data段的段地址为X-2,stack段的段地址为X-1

④如果段中的数据占N个字节，则程序加载后，该段实际占有的空间为（floor（N/16）+1）*16。

最少占用16个字节，然后以16的倍数增加，16 32 48

实验任务5

task5.asm源代码：

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

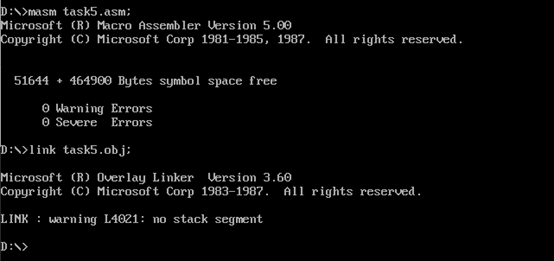

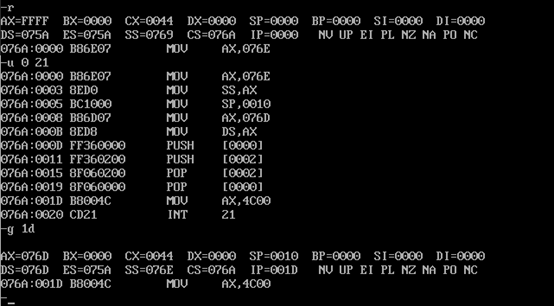

对task5.asm进行汇编和链接

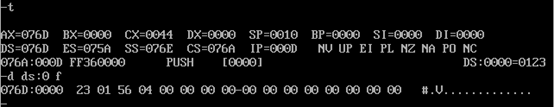

①CPU执行程序，程序返回前，data段中的数据为0123H ，0456H





②CPU执行程序，程序返回前，cs=076AH,ss=076EH，ds=076DH

查看ds里的数据没有发生变化





③设程序加载后，code段的段地址为X，则data段的段地址为X+3,stack段的段地址为X+4

实验任务6

只有第三个程序能够正确执行。将“end start”改为“end”数据段与栈段的数据当作程序运行出错，

而第三个程序的 data 段与 stack 段处于 code 之后，默认执行的起点就是 code 段的内容，能够正确执行。

实验任务7

task7.asm源代码：

assume cs:code
a segment
  db 1,2,3,4,5,6,7,8
a ends
b segment
  db 1,2,3,4,5,6,7,8
b ends
c segment
  db 8 dup(0)
c ends
code segment
start:
        mov ax,a
        mov ds,ax
        mov si,0
        mov cx,9
s:      mov ax,0
        mov al,[si]
        add al,[si+16]
        mov [si+32],al
        inc si
        loop s
        mov ah,4ch
        int 21h
code ends
end start

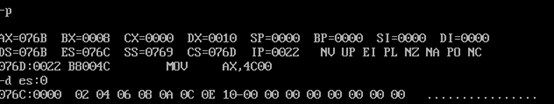

将c1段地址给es，查看es结果，已经完成相加：

实验任务8

assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends
b segment
  dw 8 dup(0)
b ends
code segment
start:
        mov ax,b
        mov ss,ax
        mov sp,10h
        mov ax,a
        mov ds,ax
        mov si,0
        mov cx,9
s:      push ds:[si]
        add si,2
        loop s
        mov ah,4ch
        int 21h
code ends
end start

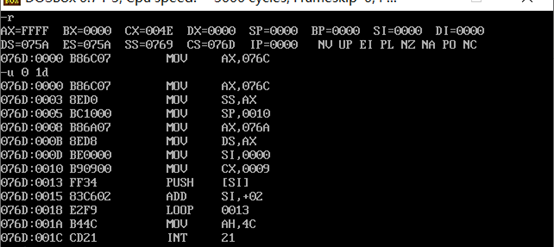

先反汇编，再输出结果：

可以看到，已完成逆序存储
