30N03DF-ASEMI“30V全能选手”30N03DF

编辑：ll

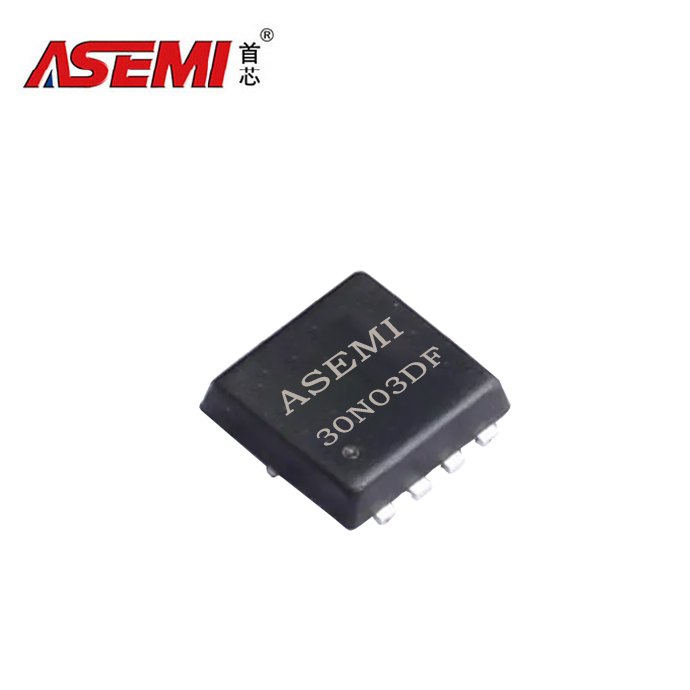

30N03DF-ASEMI“30V全能选手”30N03DF

型号：30N03DF

沟道：NPN

品牌：ASEMI

封装：PDFN3*3-8L

批号：最新

导通内阻：13.0mΩ

漏源电流：30A

漏源电压：30V

引脚数量：8

特性：N沟道MOS管

工作温度：-55℃~150℃

作为沟槽工艺的典型代表，30N03DF 的核心优势在于精准匹配 30V 场景的性能需求，实现 “耐压升级不升损耗”：​

低阻高效核心：采用高单元密度沟槽技术，在 4.5V 栅极电压下，导通电阻（RDS (ON)）典型值仅 8mΩ，配合 30A 连续 drain 电流承载能力，使 24V 转 5V 电源模块的 I²R 损耗降低 25%—— 这意味着车载快充的温升可控制在 45℃以内，无需额外散热片。​

宽压驱动兼容：栅极阈值电压低至 1.2V（典型值），4.5V 即可稳定驱动，完美适配 3.7V 锂电池到 24V 工业电源的各类系统，省去驱动芯片的同时，兼容单片机直接控制，简化电路设计。​

工业级可靠保障：结温范围覆盖 - 55℃至 150℃，通过 100% 雪崩能量测试，虽单脉冲雪崩能量为 39mJ，但其 90A 脉冲电流承载能力，能轻松应对电机启停、电容放电等冲击场景。​

二、场景延伸：从消费电子到工业设备的全链路适配​

30V 耐压的精准定位，让 30N03DF 突破了 20V 器件的应用边界，在多领域实现 “一颗器件适配多场景”：

车载低压系统：作为新能源汽车 12V 辅助电源的负载开关，30V 耐压提供充足安全冗余，8mΩ 低导通电阻使电源转换效率提升至 92% 以上，配合 DFN3030-8L 封装的小体积优势，适配车载 PCB 的高密度布局需求。​

工业控制场景：在 24V 伺服系统的驱动回路中，30A 大电流冗余可应对电机启动的冲击电流，36ns 的关断延迟比传统器件快 15%，提升设备响应速度的同时，降低机械磨损风险。​

消费电子快充：在 20W GaN 快充头的同步整流电路中，其低栅极电荷（典型值 8.4nC）特性减少开关损耗，使快充效率提升 3%，且 DFN 封装比传统 TO-252 封装节省 30% PCB 面积，适配小型化设计趋势。

电池保护领域：凭借 30V 耐压与低导通电阻，成为 18650锂电池组保护板的理想选择，能有效防止过压过流损伤，延长电池循环寿命。
