50N03DF-ASEMI主流负载王者！50N03DF

编辑：LL

50N03DF-ASEMI主流负载王者！50N03DF

型号：50N03DF

品牌：ASEMI

沟道：NPN

封装：PDFN3*3-8L

漏源电流：50A

漏源电压：30V

RDS(on):5.5mΩ

批号：最新

引脚数量：8

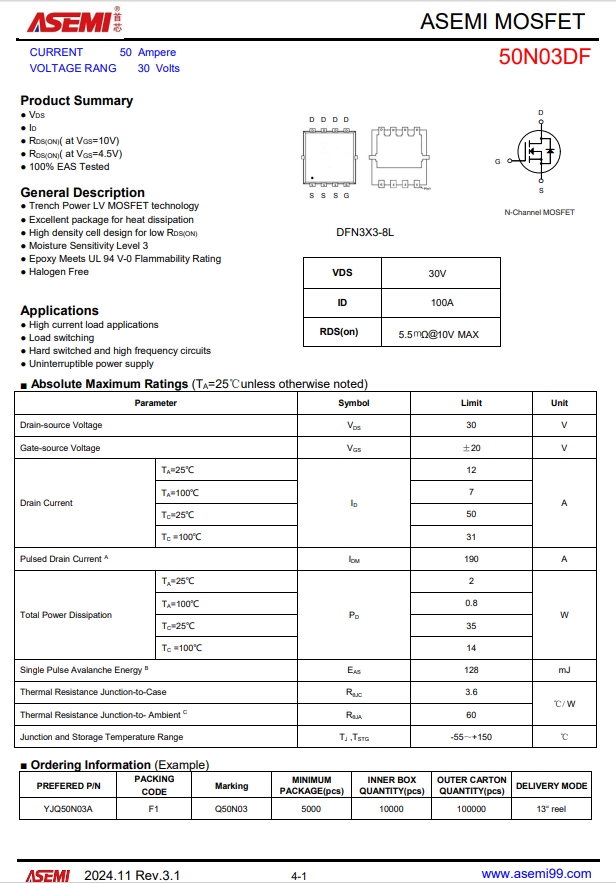

封装尺寸：如图

特性：N沟道MOS管

工作结温：-55℃~150℃

一、被忽略的电路痛点：小空间里的 “功率困局”​

做电源设计的工程师都懂这种无奈：明明计算好功率余量，实际装机却发现 MOS 管要么体积太大卡 PCB，要么小封装扛不住大电流。某电动工具厂商曾反馈，前代产品用 TO-252 封装 MOS 管，仅器件就占去电池仓 15% 空间，散热片更是让结构设计雪上加霜。​

直到 HXY50N03DF 的出现，这个矛盾有了破局方案。这款 N 沟道中低压 MOS 管采用DFN3X3-8L 超小封装，3mm×3mm 的面积仅相当于两枚硬币重叠，却藏着 50A 连续电流的硬核实力。​

二、参数拆解：为什么它能成为 “紧凑电路救星”​

1. 功率密度颠覆认知​

耐压与电流：30V 额定电压适配绝大多中低压场景，50A 连续漏极电流轻松应对电机驱动、电源转换等大负载需求，脉冲电流更是能短时承载 180A 峰值。​

导通损耗控制：10V 驱动下导通电阻低至 10mΩ，比同封装竞品平均低 20%，满负载时功耗可控制在 37.5W 以内，配合 PCB 敷铜就能实现高效散热。​

2. 设计友好度拉满​

超小封装优势：DFN3X3-8L 封装的无引脚设计减少寄生参数，8 个引脚优化电流分布，在无人机电源模块等高密度布局中，能节省 40% 以上器件空间。​

宽温稳定运行：从 - 55℃的严寒环境到 + 175℃的高温工况均能稳定工作，远超汽车电子常用的 - 40℃~+150℃标准，极端场景可靠性更有保障。​

3. 隐性成本优势凸显​

参考价仅 0.3612 元的同时，还通过低栅极电荷（9.8nC@4.5V）降低驱动损耗，配合快速开关特性，使 DC-DC 转换器效率提升至 94% 以上，间接降低散热方案成本。​

三、实测验证：这些场景它能 “无缝接管”​

1. 电池管理系统（BMS）​

在 12V 锂电池充放电测试中，50N03DF 作为主开关管，实现 30A 充电电流下温度仅上升 28℃，比同规格 TO-220 封装 MOS 管低 15℃，且无需额外散热片。某便携式储能厂商采用后，BMS 模块厚度从 12mm 压缩至 8mm，整机重量减轻 200g。​

2. 低压电机驱动​

驱动 24V 直流电机时，其 10mΩ 导通电阻带来的损耗可忽略不计，电机启停响应速度提升 10%，在电动螺丝刀等手持设备中，能明显改善 “启动迟滞” 问题。​

3. 紧凑电源转换​

在 1U 服务器辅助电源中，替代原有的 TDSON-8 封装 MOS 管后，电源模块体积缩小 30%，且在 20kW 高功率密度场景下，连续运行 48 小时无异常。
