AO3402-ASEMI电机驱动开关专用AO3402

编辑：LL

AO3402-ASEMI电机驱动开关专用AO3402

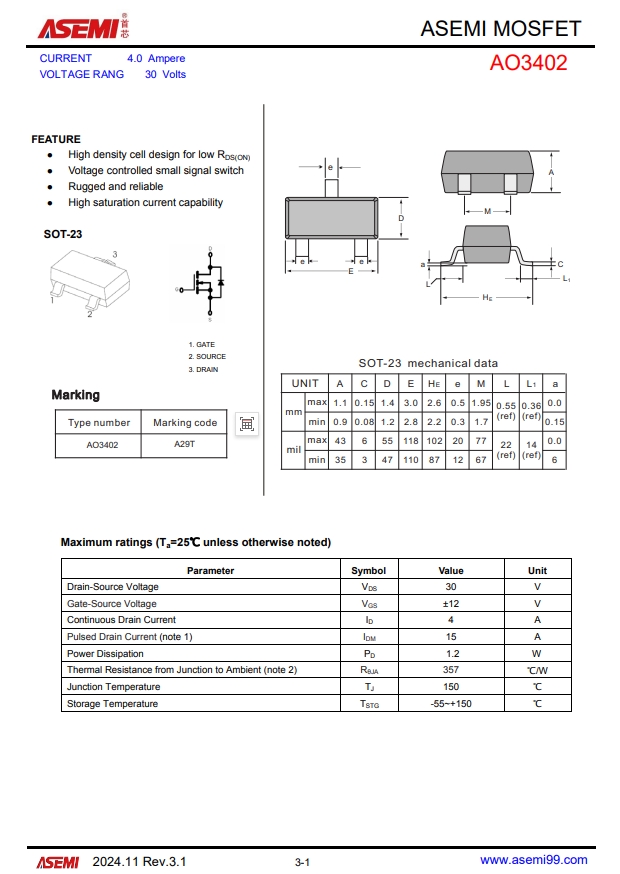

型号：AO3402

品牌：ASEMI

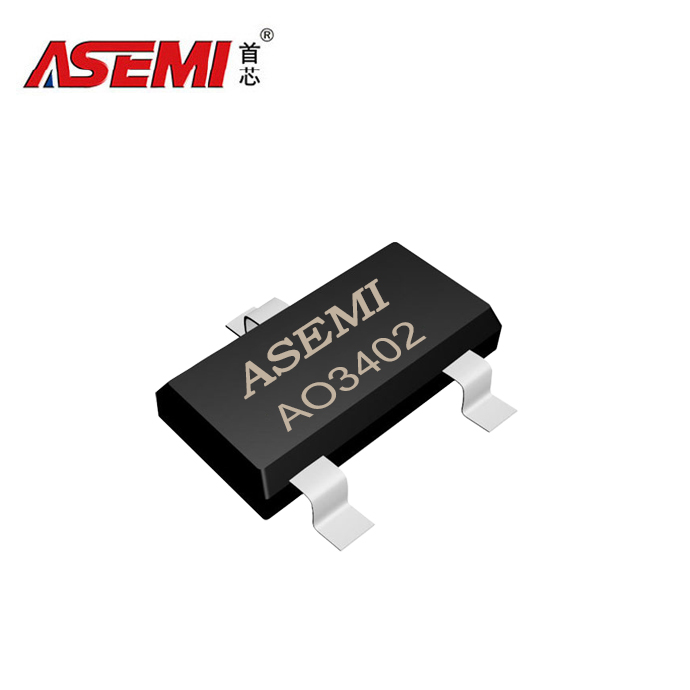

封装：SOT-23

漏源电流：4A

漏源电压：30V

RDS(on):5.0Ω

批号：最新

引脚数量：3

封装尺寸：如图

特性：N沟道MOS管

工作结温：-55℃~150℃

AO3402 的核心竞争力，在于参数与实际应用场景的高度契合。它采用业界通用的 SOT-23 封装，三引脚结构紧凑小巧，仅占用 PCB 板上几平方毫米的空间，无论是智能手表主板这类微型设备，还是多模块集成的工业控制板，都能轻松融入布局，彻底摆脱 “空间不够用” 的设计焦虑。在电气参数上，-30V 的额定电压与 - 6.5A 的漏极电流，精准覆盖中低压场景的核心需求，从蓝牙音箱电源控制到小型电机驱动电路，都能稳定胜任，无需频繁更换型号调试。​

二、核心性能深析：低耗与快速的 “性能双优”​

评判 MOS 管性能，导通电阻和开关速度是两大核心指标，而 AO3402 在这两方面都表现亮眼。在 10V 栅极电压条件下，其导通电阻低至 20mΩ-35mΩ，远优于同类型部分产品，这意味着电流通过时的能量损耗大幅降低，不仅能提升电路整体效率，还能有效控制元件发热。有实测数据显示，在 4A 负载电流持续工作 1.5 小时后，AO3402 的温升仅 15℃左右，即便在密闭的设备外壳内，也能保持稳定运行。​

快速的开关响应能力，让 AO3402 在动态控制场景中脱颖而出。它的导通延迟仅 5.8ns，关断延迟低至 38ns，配合 6.2nC 的低栅极电荷，能精准捕捉 PWM 调制信号的细微变化。无论是 LED 灯条的渐变调光，还是小型水泵的转速精准控制，都能实现无卡顿、无波动的平滑调节，避免了因开关延迟导致的控制误差。此外，AO3402 具备 - 55℃至 150℃的超宽工作温度范围，无论是在寒冷的户外环境，还是高温的汽车电子舱内，都能稳定发挥性能，适配多场景恶劣工况。​

三、全领域应用：从消费电子到工业场景的 “多面手”​

AO3402 的高适配性，已在多个领域落地验证。在消费电子领域，它是蓝牙耳机充电盒的 “能量管家”，通过精准控制充电电流，既保证了电池快速充电，又能有效防止过充过放，延长电池使用寿命；在智能手环等可穿戴设备中，其低功耗特性帮助设备降低待机能耗，让续航时间进一步提升。​

在工业控制场景，AO3402 同样表现出色。在小型 PLC（可编程逻辑控制器）中，它作为信号放大与开关元件，能稳定传输控制信号，确保生产线设备的精准动作；在安防监控设备的电源模块里，它通过高效的电压转换，为摄像头提供稳定供电，避免因电压波动导致的画面卡顿或设备停机。​

对于电子创客和 DIY 爱好者来说，AO3402 更是性价比之选。解锁丰富应用：既能作为 DIY 小型无人机的电机驱动开关，实现电机启停与转速调节；也能搭建简易的电源保护电路，为实验设备提供安全保障。
