4N70-ASEMI开关电源核心组件4N70

编辑：ll

4N70-ASEMI开关电源核心组件4N70

型号：4N70

品牌：ASEMI

封装：ITO-220AB

批号：最新

引脚数量：3

特性：N沟道MOS管

工作温度：-55℃~150℃

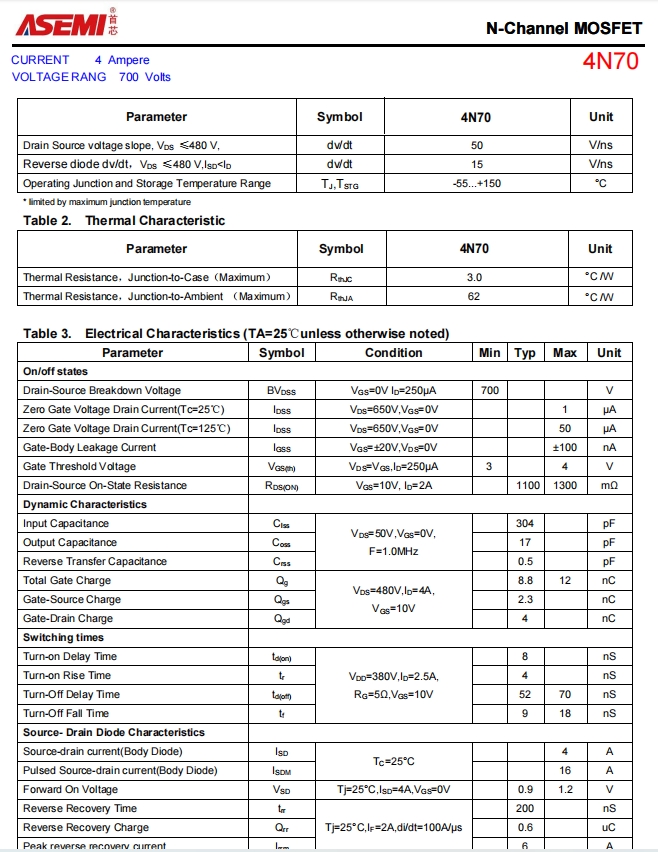

4N70 MOS 管属于 N 沟道增强型 MOSFET（金属氧化物半导体场效应晶体管），采用先进的平面型技术制造。这种技术极大地优化了器件的性能，使其具备出色的稳定性与可靠性。其漏极 - 源极电压（VDS）高达 700V，能够轻松应对高压应用环境，为各类高压设备的稳定运行提供坚实保障。而 ±30V 的栅极 - 源极电压（VGS），则为精确控制电流提供了广阔的操作空间。​

在导通电阻（RDS (ON)）方面，当 VGS = 10V 时，4N70 MOS 管仅为 2600mΩ，低导通电阻意味着在电流通过时，产生的功耗极小，有效提升了能源利用效率，降低了设备运行成本与发热问题。同时，它的最大漏极电流（ID）可达 4A，足以满足多种中等功率需求的电路应用。​

4N70 MOS 管的工作原理基于电场对半导体中载流子的控制。在栅极未施加电压时，漏极与源极之间的导电沟道处于关闭状态，电流无法通过。而当在栅极施加正向电压且达到一定阈值时，栅极下方的半导体表面会形成反型层，从而形成导电沟道，使得漏极与源极之间能够导通电流。通过精确调节栅极电压的大小，工程师可以精准控制漏极电流的强弱，实现对电路的高效控制。这种以电压控制电流的特性，赋予了 4N70 MOS 管快速的开关速度，能够在短时间内实现导通与截止状态的切换，极大地提高了电路的响应速度与工作效率。​

凭借其出色的性能，4N70 MOS管在多个领域展现出强大的应用潜力。在高压电源开关电路中，如工业电源和电网连接设备，它担任着电压调节与开关控制的关键角色。无论是工业生产中的大型设备，还是复杂的电网系统，4N70 MOS管都能确保设备稳定运行，优化能源利用效率，减少能源损耗。​

在新能源领域，如风力发电和太阳能发电系统的变频器和逆变器中，4N70 MOS 管作为高压开关和电源管理器件，发挥着不可替代的作用。它助力能源的高效转换，确保将不稳定的新能源转化为稳定的电能，并顺利接入电网，为可持续能源的发展贡献力量。​

在工业自动化控制系统中，例如 PLC 控制器和电动机驱动器，4N70 MOS 管用于高压开关和电力分配。它保障了设备的高效运行，延长了设备使用寿命，在工业生产中，稳定的电力控制是确保生产流程顺畅、提高生产效率的基础，4N70 MOS 管正是实现这一目标的得力助手。​

在通信领域，基站和通信网络设备的电源管理单元离不开 4N70 MOS 管。它负责高压开关和稳定电压控制，即使在复杂多变的工作环境下，也能确保通信设备的可靠性和稳定性，保障信息的顺畅传输，让人们的沟通不受阻碍。​

随着电动汽车的普及，电动车充电器和电动汽车的电源控制模块也成为 4N70 MOS 管的重要应用场景。它作为高压开关元件，实现了高效能的电力管理和快速充电功能，为电动汽车的发展注入了强大动力，让电动汽车的使用更加便捷、高效。
