40N50-ASEMI开关电源专用40N50

编辑：ll

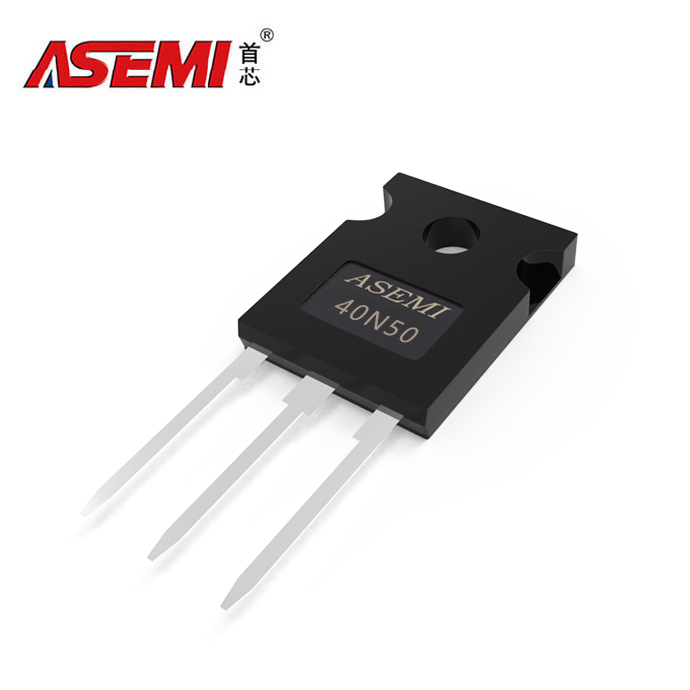

40N50-ASEMI开关电源专用40N50

型号：40N50

品牌：ASEMI

封装：TO-247

批号：最新

最大漏源电流：40A

漏源击穿电压：500V

RDS（ON）Max：0.11Ω

引脚数量：3

沟道类型：N沟道MOS管、高压MOS管

漏电流：ua

特性：N沟道MOS管、场效应管

工作温度：-55℃~150℃

在高压大电流的电力电子系统中，40N50系列MOS管凭借其优异的耐压能力、低导通损耗和快速开关特性，成为工业电源、新能源设备及汽车电子领域的关键元件。其技术参数与设计优化充分匹配现代高功率场景需求，为系统高效稳定运行提供可靠保障。

一、核心参数与性能亮点

40N50系列MOS管以精准的电气参数定义行业标杆：

‌高耐压与大电流承载‌：漏源电压达500V‌，连续漏极电流为40A‌，脉冲电流可达160A‌，支持瞬态大功率负载与高冲击电流场景。

‌低导通损耗设计‌：导通电阻低至0.085Ω，部分型号如ASE40N50SH在TO-247封装下保持0.1Ω内阻‌，显著降低功率损耗并提升系统效率。

‌快速动态响应‌：栅极电荷典型值155nC‌5，输入电容5800pF‌，优化开关速度并减少高频应用中的能量损耗‌。

‌极端环境适应性‌：支持-55℃至+150℃工作温度范围‌，通过100%雪崩击穿测试‌，确保高可靠性运行。

二、典型应用场景与方案优势

40N50系列MOS管在以下领域展现卓越性能：

‌工业电源与新能源系统‌

作为开关电源（SMPS）核心器件，支持500V级AC-DC转换与功率因数校正（PFC）‌，适配光伏逆变器与储能变流器。

低内阻设计减少能量损耗，提升太阳能MPPT控制器效率‌。

‌汽车电子与电机控制‌

用于H桥驱动电路，支持20W有刷直流电机控制，如汽车车窗防夹系统‌，耐受8-18V宽电压输入与10A额定电流‌。

集成短路保护、过温保护等功能，增强车载设备安全性‌。

‌高频电源与工业设备‌

适配电子灯镇流器与高功率LED驱动‌，支持高频开关（达数百kHz）场景。

在电磁阀控制与工业电机驱动中，耐受频繁启停与脉冲负载冲击‌。
