US5M-ASEMI贴片快恢复二极管US5M

编辑：ll

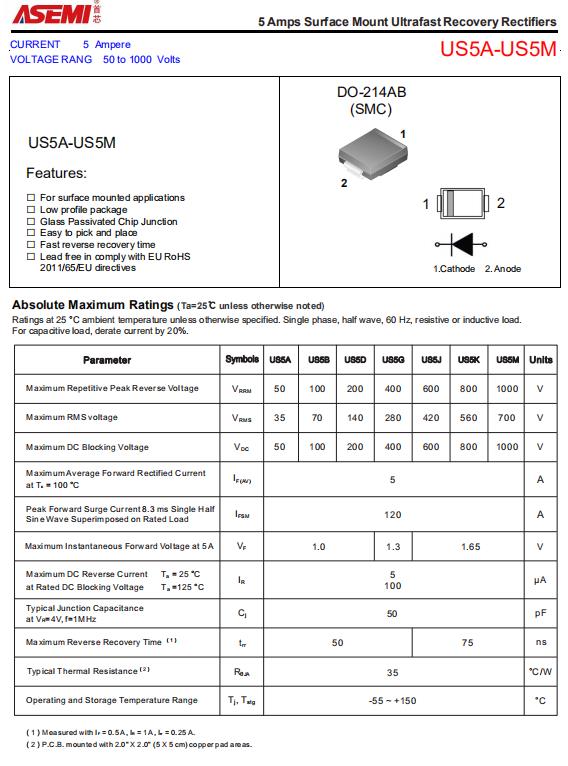

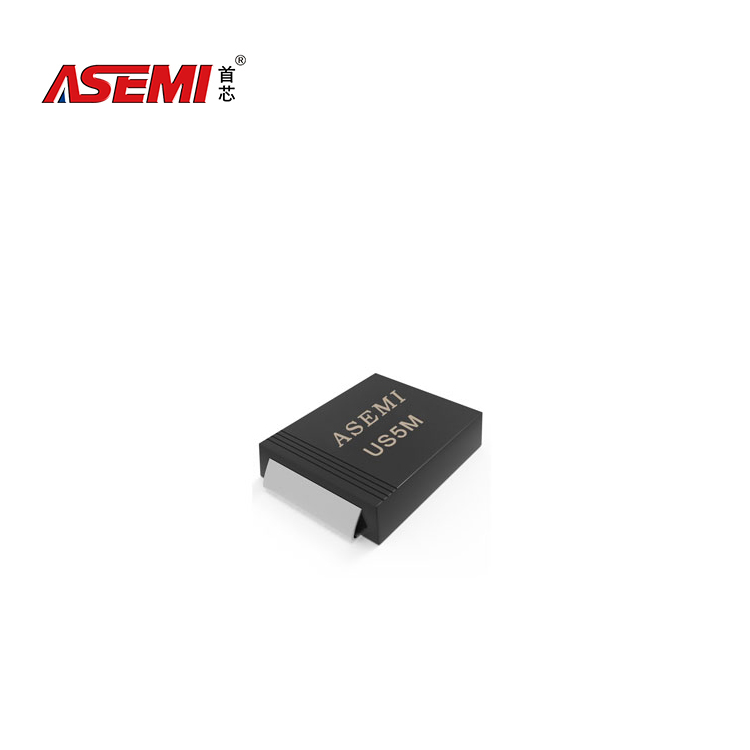

US5M-ASEMI贴片快恢复二极管US5M

型号：US5M

品牌：ASEMI

封装：SMC

电流：5A

电压：1000V

恢复时间：50ns

正向电压：

引脚数量：2

芯片个数：1

芯片尺寸：102MIL

漏电流：10uA

特性：贴片快恢复二极管

工作温度：-55~+150℃

快恢复二极管的反向恢复时间：

快恢复二极管的反向恢复时间（tr）的定义：电流通过零点由正向转换到规定低值的时间间隔。它是衡量高频续流及整流器件性能的重要技术指标。反向恢复电流的波形如图1所示。IF为正向电流，IRM为最大反向恢复电流。Irr为反向恢复电流，通常规定Irr=0.1IRM。当t≤t0时，正向电流I=IF。当t>t0时，由于整流器件上的正向电压突然变成反向电压，因此正向电流迅速降低，在t=t1时刻，I=0。然后整流器件上流过反向电流IR，并且IR逐渐增大；在t=t2时刻达到最大反向恢复电流IRM值。此后受正向电压的作用，反向电流逐渐减小，并在t=t3时刻达到规定值Irr。从t2到t3的反向恢复过程与电容器放电过程有相似之处。

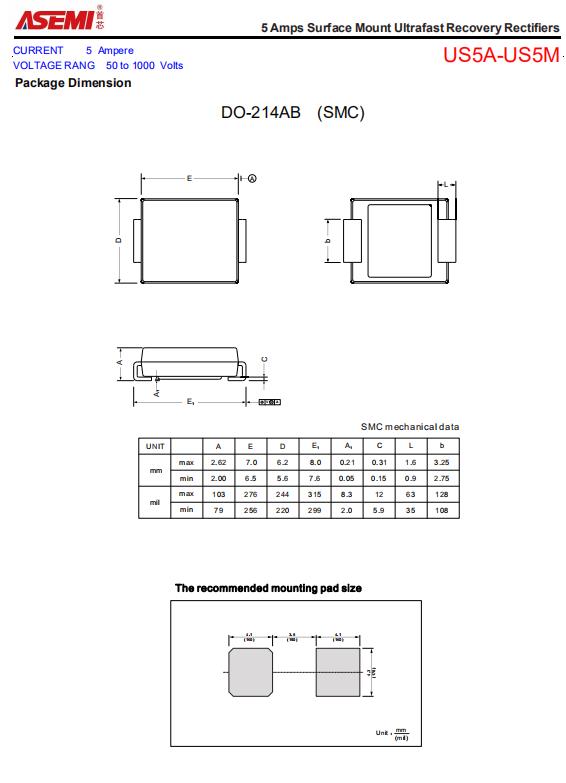

 ASEMI全系列封装图



ASEMI半导体厂家-强元芯电子专业经营分离式元器件，主要生产销售整流桥系列封装（DB、WOB、BR、KBPC、KBP、KBPM、GBU、GBL、KBL、KBJ、KBU）；整流模块（MDS、MTC、MDQ、QLF、SQLF）；汽车整流子（25A～50A STD&TVS Button、Cell、MUR）；肖特基二极管TO-220（MBR10100、10150、20100、20150、20200、30100、30200全塑封半塑封）；肖特基TO-3P/247，整流二极管(STD、FR、HER、SF、SR、TVS、开关管、稳压管)；玻璃钝化（GPP）六英寸晶圆等，各种封装参数在ASEMI官网都有详细介绍。
