MUR560D-ASEMI高效贴片快恢复二极管

编辑：ll

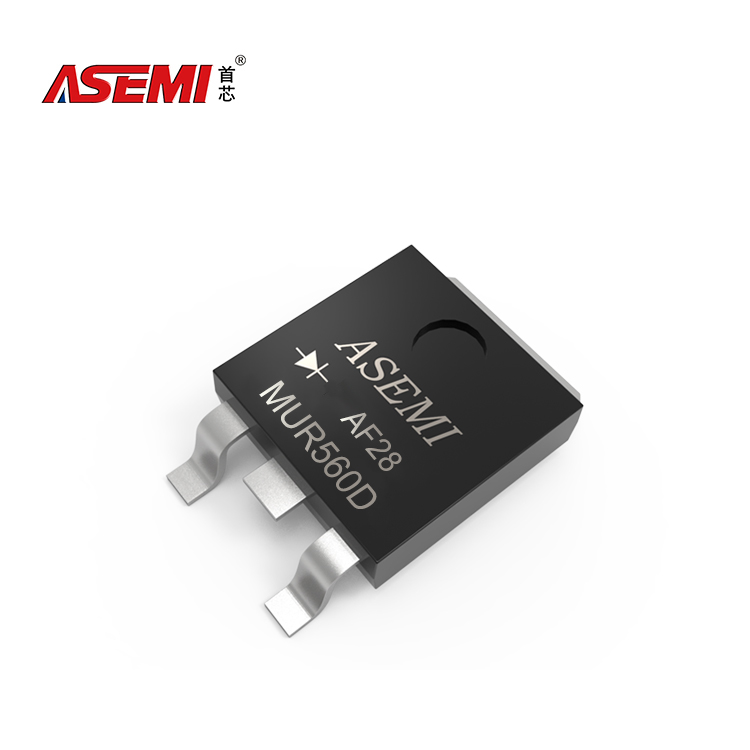

MUR560D-ASEMI高效贴片快恢复二极管

型号：MUR560D

品牌：ASEMI

封装：TO-252

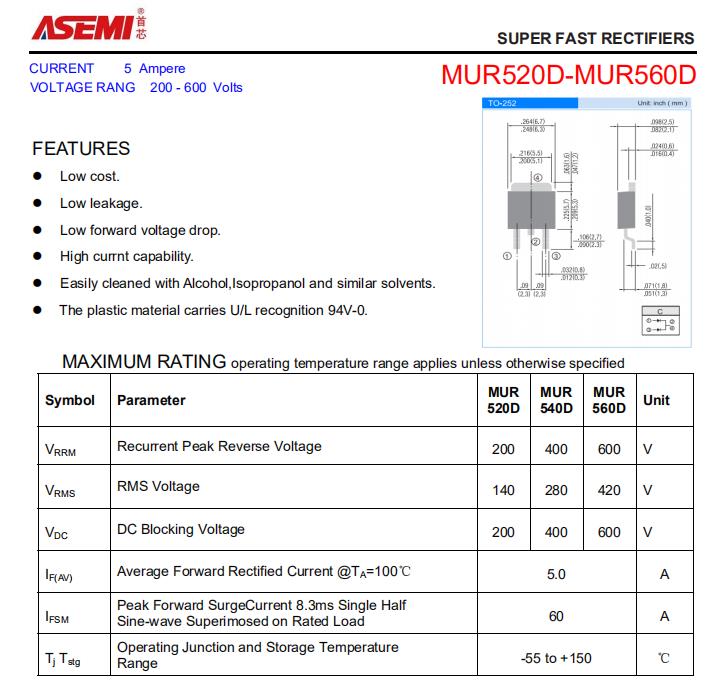

电性参数5A 600V

正向电流：5A

反向耐压：600V

恢复时间：50ns

引脚数量：4

芯片个数：1

芯片尺寸：

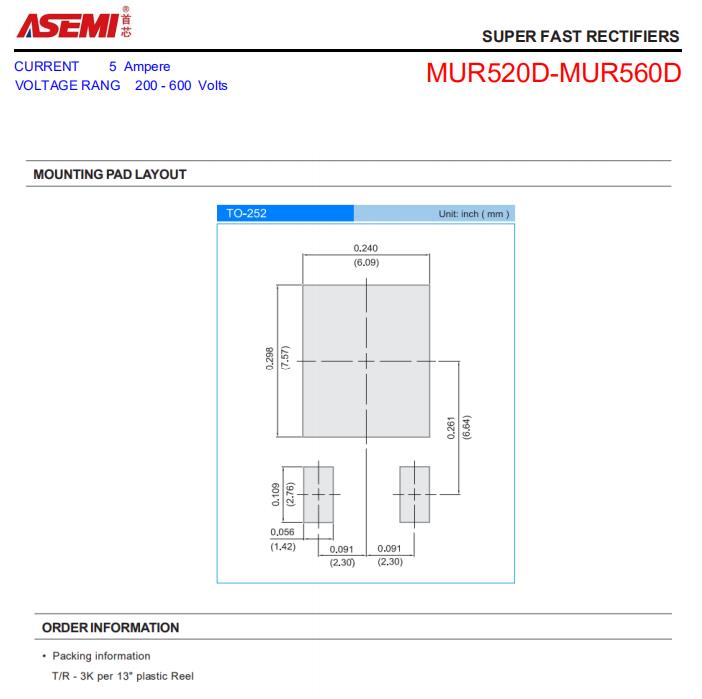

封装尺寸：如图

特性：贴片快恢复二极管

浪涌电流：

工作温度：-40℃~+170℃

快恢复二极管的特点：

快恢复二极管的内部结构与普通二极管不同，它是在P型、N型硅材料中间增加了基区I，构成P-I-N硅片。由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还降低了瞬态正向压降，使管子能承受很高的反向工作电压。快恢复二极管的反向恢复时间一般为几百纳秒，正向压降约为0.6V，正向电流是几安培至几千安培，反向峰值电压可达几百到几千伏。超快恢复二极管的反向恢复电荷进一步减小，使其trr可低至几十纳秒。20A以下的快恢复及超快恢复二极管大多采用TO-220封装形式。从内部结构看，可分成单管、对管（亦称双管）两种。对管内部包含两只快恢复二极管，根据两只二极管接法的不同，又有共阴对管、共阳对管之分。

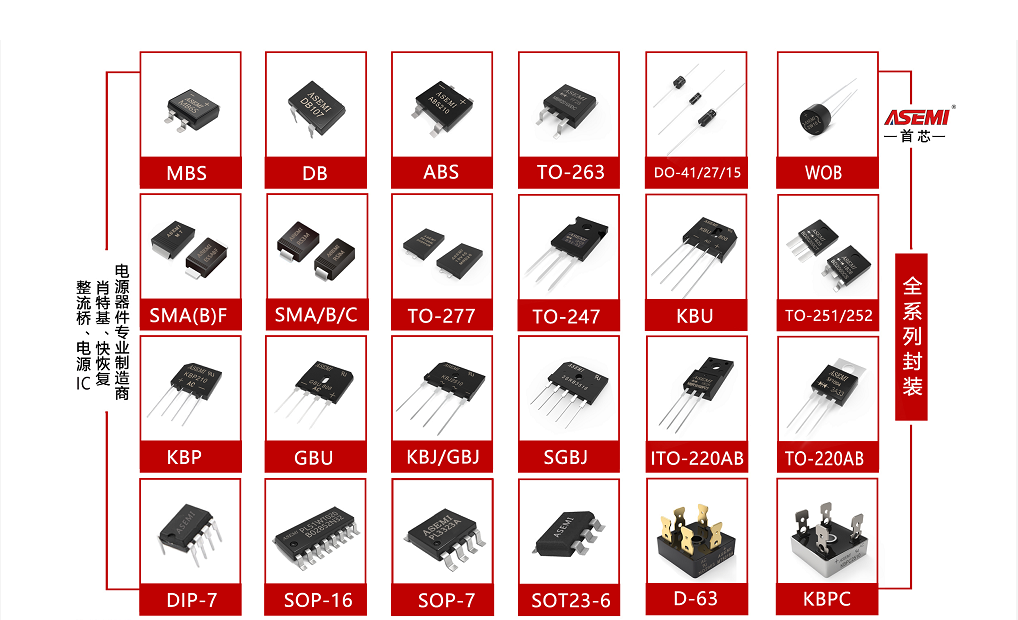

 ASEMI全系列封装图
