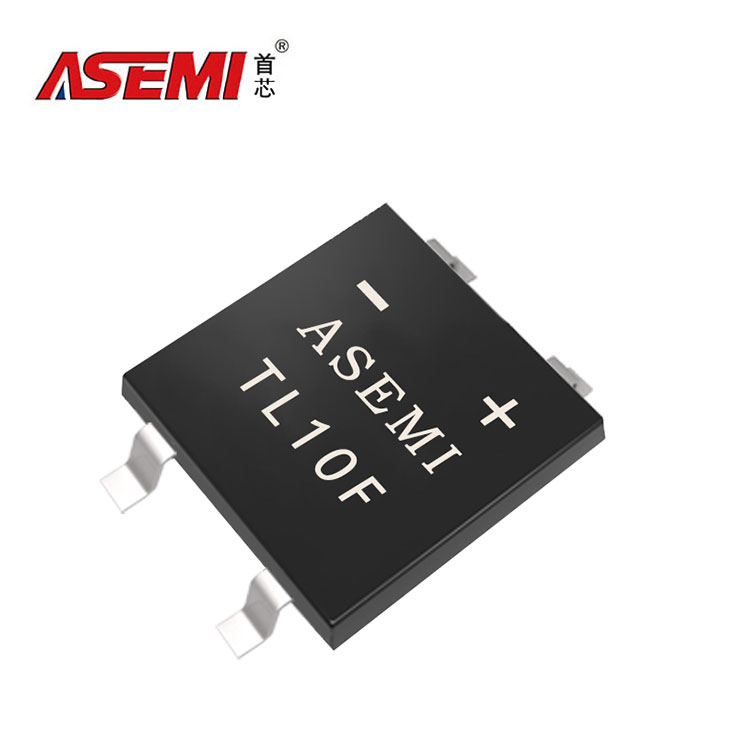

TL10F-ASEMI迷你贴片桥堆TL10F

型号：TL10F

品牌：ASEMI

封装：TLF-4

电性参数1A 1000V

正向电流：1A

反向耐压：1000V

恢复时间：

引脚数量：4

芯片个数：4

芯片尺寸：50MIL

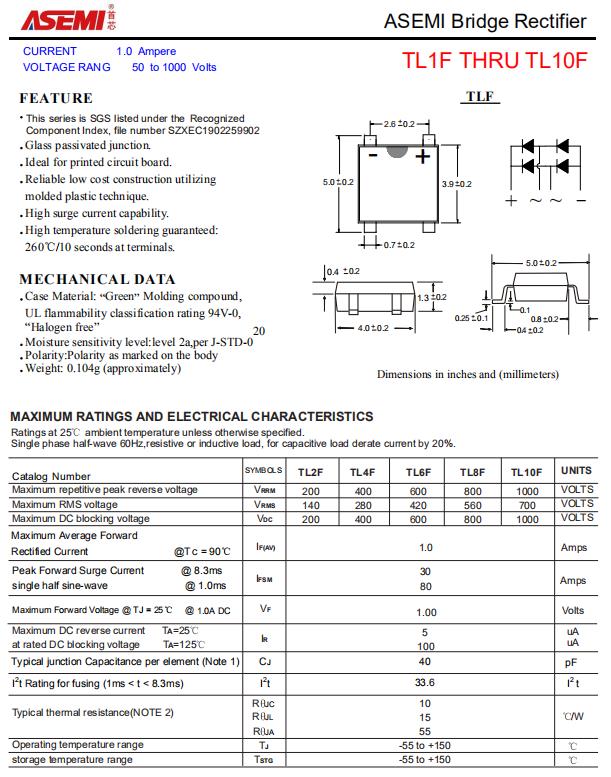

封装尺寸：如图

特性：贴片整流桥

浪涌电流：30A

工作温度：-50℃~+150℃

整流桥：

整流桥在电路中也是非常常见的一种器件，特别是220V供电的设备中，由于220V是交流电，我们一般使用的电子器件是弱电，所以需要降压整流。整流桥的工作原理，它是由四个二极管组成，对交流电进行整流为直流电。整流桥的选型也是至关重要的，后级电流如果过大，整流桥电流小，这样就会导致整流桥发烫严重。
