TBM410-ASEMI迷你贴片整流桥4A 1000V

编辑：ll

TBM410-ASEMI迷你贴片整流桥4A 1000V

型号：TBM410

品牌：ASEMI

封装：TBM-4

电性参数4A 1000V

正向电流：4A

反向耐压：1000V

引脚数量：4

芯片个数：4

芯片尺寸：

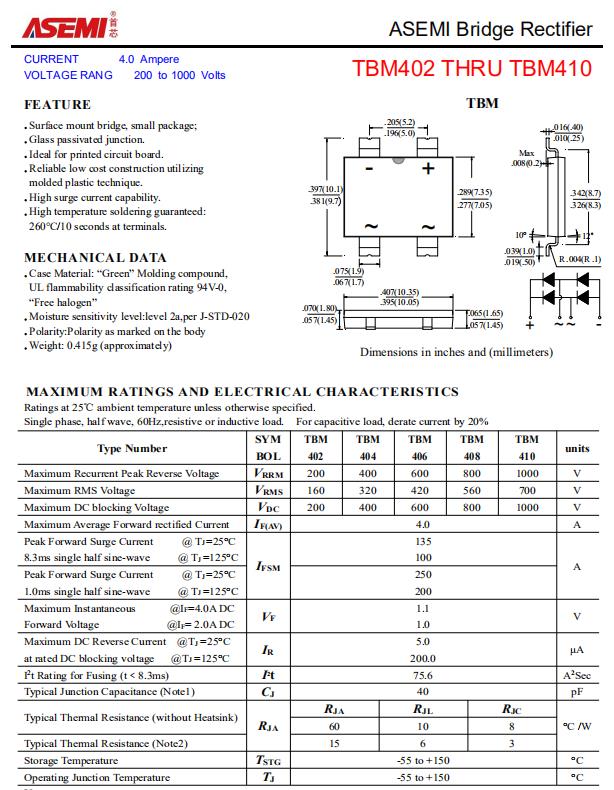

封装尺寸：如图

特性：小贴片、小电流

浪涌电流：

工作温度：-55~+150℃

产品描述

贴片整流桥，泛指迷你贴片桥，以ASEMI桥堆TBM410为例：您会看到桥堆上有四个引脚，分别位于本体的左右端，桥堆本体上标有“+”和“-”两个符号，这两个符号所对应的两个引脚，就是正极和负极的输出端，分别连接电路中的正极和负极。那么另外两个引脚则是输入端，属于交流端，交流端不分正负极。
