实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

（一）基本要求

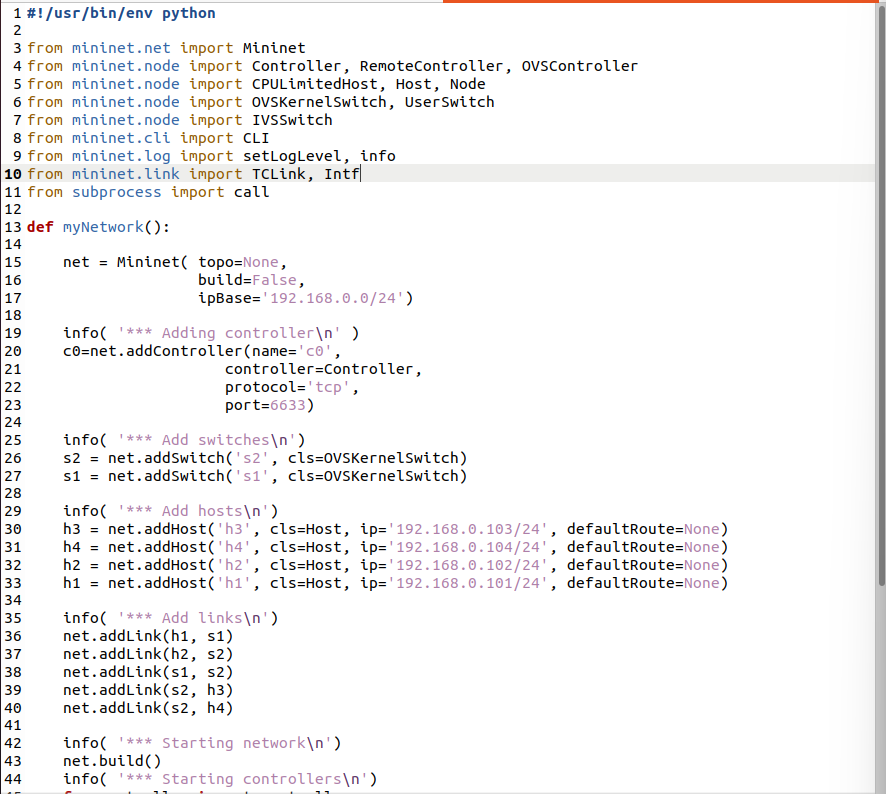

拓扑文件

wireshark抓包的结果

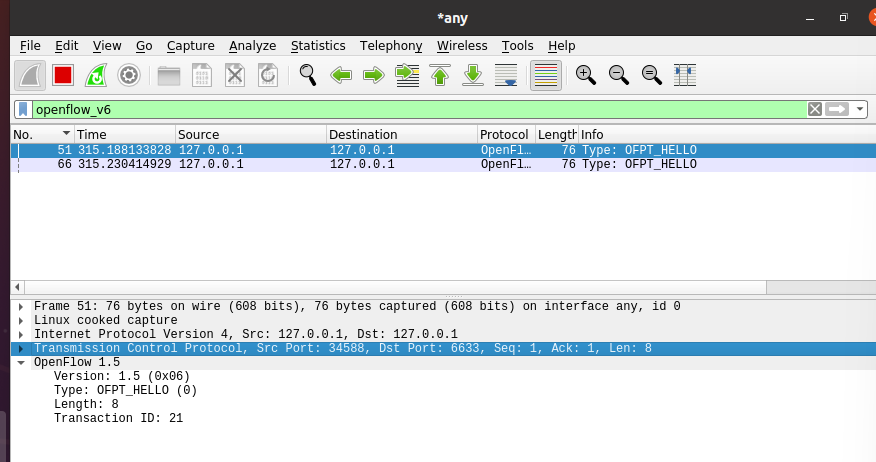

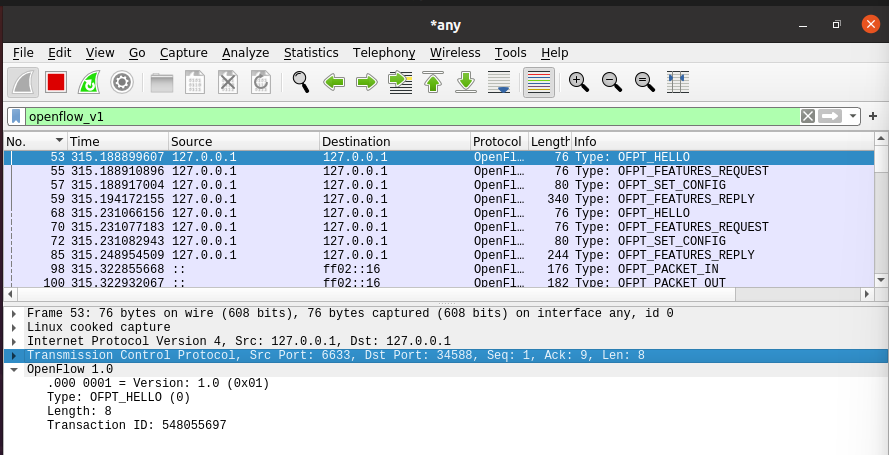

OFPT_HELLO
控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机34588端口

交换机34588端口（我最高能支持OpenFlow 1.5） ---> 控制器6633端口

双方建立连接，并使用OpenFlow 1.0

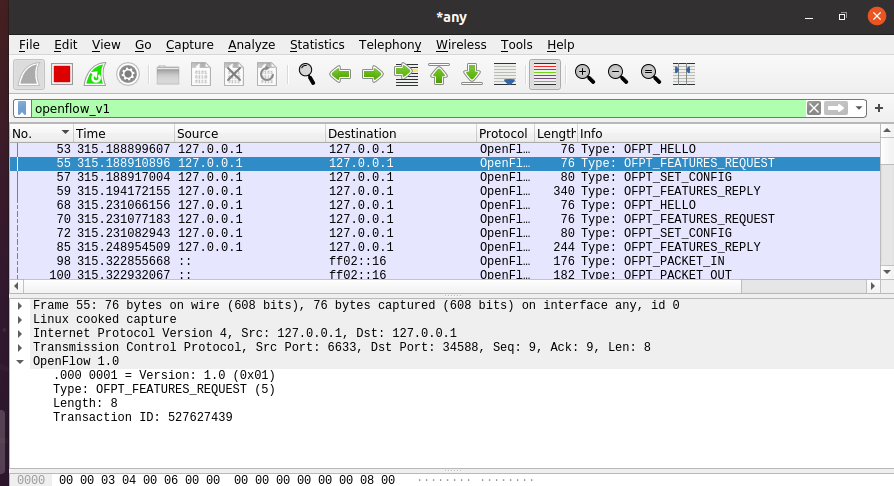

FEATURES_REQUEST
控制器6633端口（我需要你的特征信息） ---> 交换机34588端口

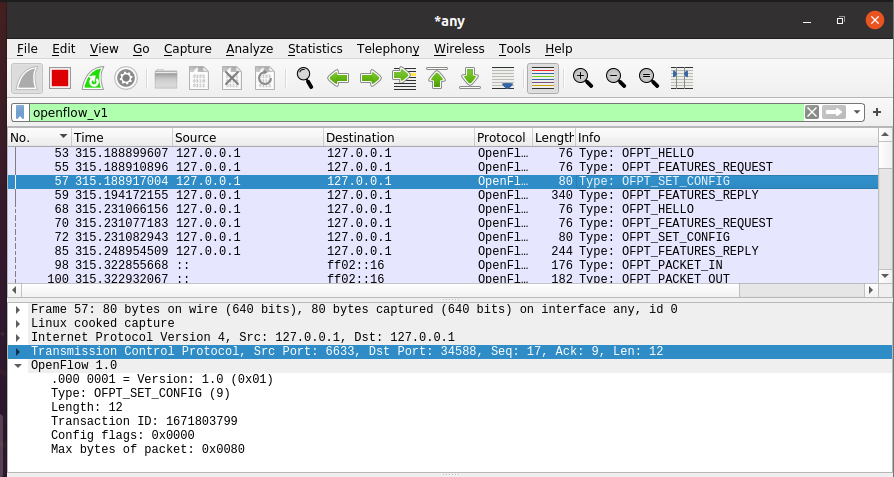

Set Config
控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） --->交换机34588端口

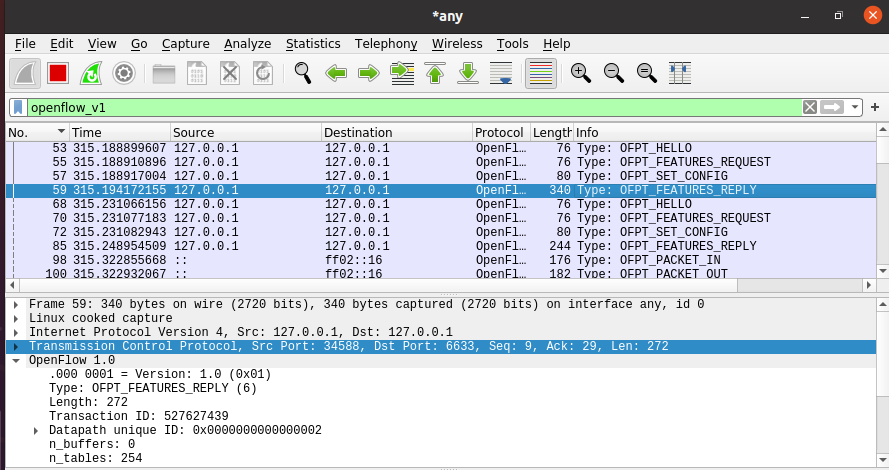

Features Reply
交换机34588端口（这是我的特征信息，请查收） ---> 控制器6633端口

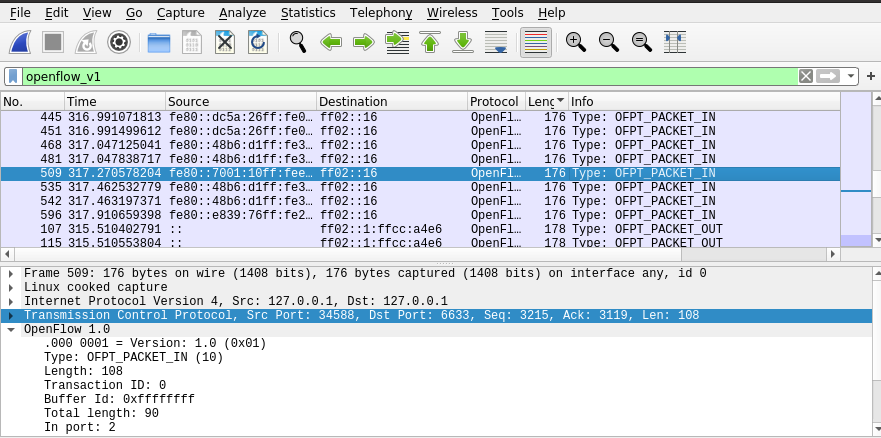

Packet_in

交换机34588端口（有数据包进来，请指示）--- 控制器6633端口

Packet_out
控制器6633端口（请按照我给你的action进行处理） ---> 交换机34588端口

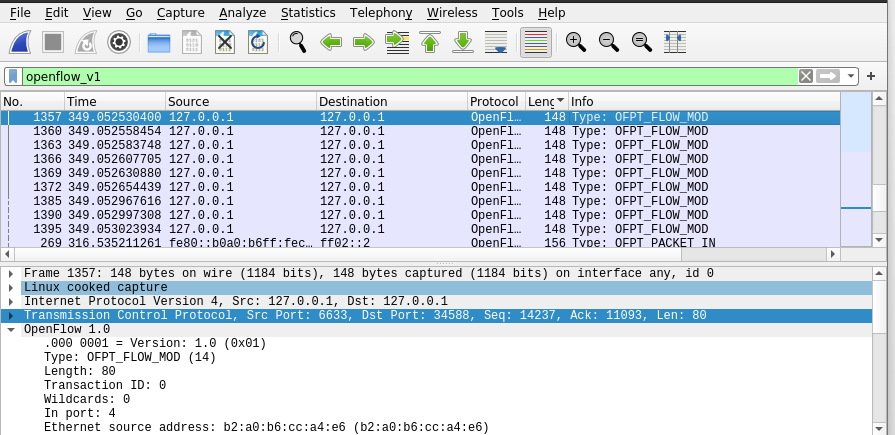

Flow_mod
控制器通过6633端口向交换机34588端口、交换机46194端口下发流表项，指导数据的转发处理

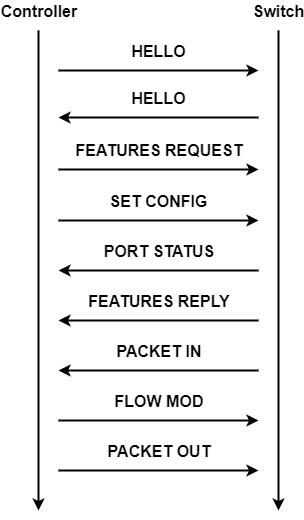

OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图

交换机与控制器建立通信时是使用TCP协议还是UDP协议？

使用的是TCP协议

（二）进阶要求

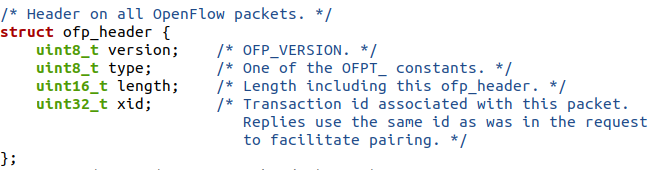

hello


FEATURES_REQUEST
feature_request的结构与hello一致

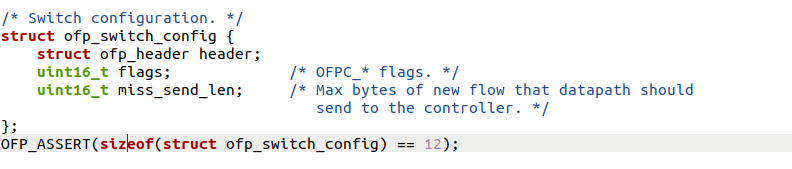

SET_CONFIG

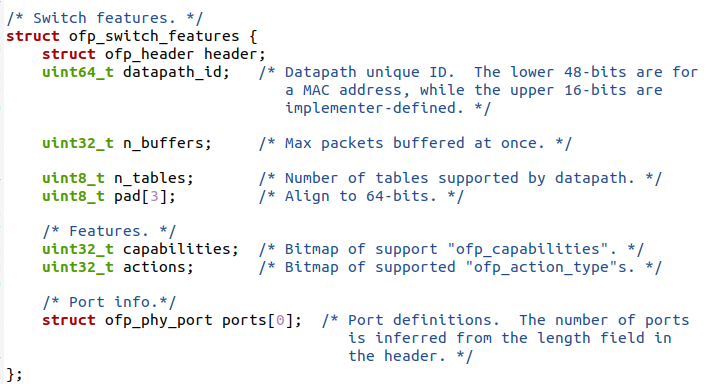

FEATURES_REPLY

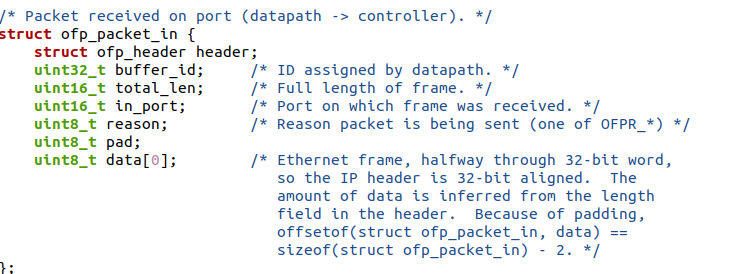

PACKET_IN

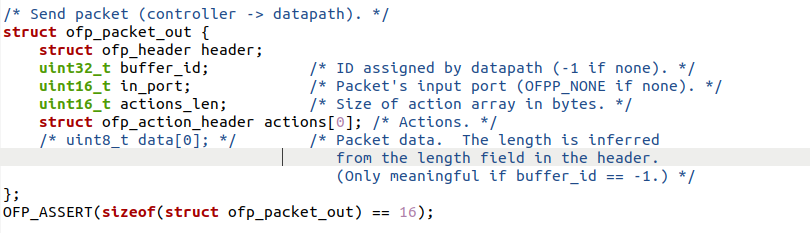

PACKET_OUT

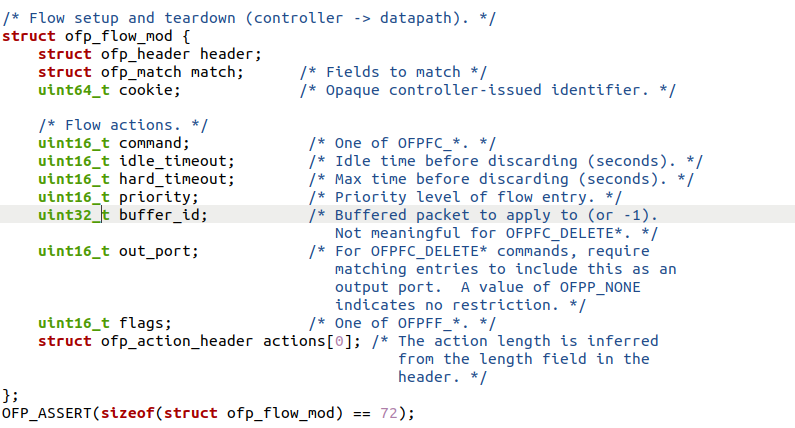

FLOW_MOD

（三）、个人总结

1.本次实验难度比较低，按照pdf文档一步步做便可完成，但是我一开始没有在数据抓包里找到HELLO，然后找到方法：先启动wireshark，再执行python文件，然后执行pingall命令。
2.这次试验学会了如何用过滤器更快地找到所需要的数据包，学会了在过滤器中输入“openflow_v1”和“openflow_v4”进行数据包过滤，通过抓包解析工具，分析OpenFlow的通信机制，了解OpenFlow的数据结构定义。
